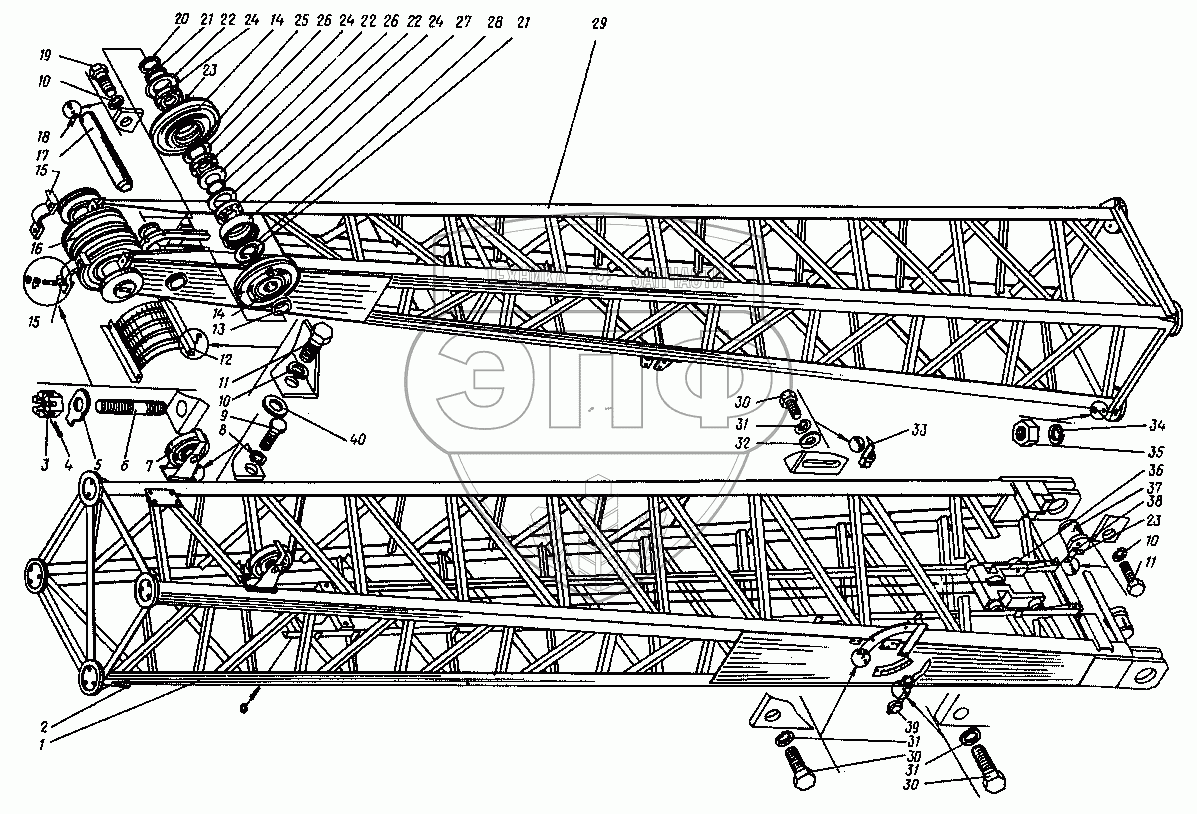

Каталог запасных частей к технике: КМЗ 1 Мая КДЭ-163. Стела. (23-15000)
1
2
3
4
5
6
7
8
9
10
10
10
11
11
12
13
14
14
15
15
16
17
18
19
20
21
21
22
22
22
23
23
24
24
24
25
26
26
27
28
29
30
30
30
31
31
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 23-15020 | Секция стрелы нижняя | Нет на складе | |
| 2 | 7798 | Болт М12х25 | Нет на складе | |
| 3 | 5918 | Гайка М12 | Нет на складе | |
| 4 | 397 | Шплинт 3,2х32 | Нет на складе | |
| 5 | 33 | Шайба стопорная 13 | Нет на складе | |
| 6 | 11769 | Шпилька AM16х200/44 | Нет на складе | |
| 7 | 23-16040 | Ролик поддерживающий | Нет на складе | |
| 8 | 6402 | Шайба 12.65Г | Нет на складе | |
| 9 | 7798 | Болт М12х25 | Нет на складе | |
| 10 | 6402 | Шайба 12.65Г | Нет на складе | |
| 11 | 7798 | Болт М12х25 | Нет на складе | |
| 12 | 23-15040-02 | Ограждение | Нет на складе | |
| 13 | 4-15040-27 | Втулка монтажная | Нет на складе | |
| 14 | 4-13010-29 | Блок | Нет на складе | |
| 15 | 23-15030-02А | Крышка подшипника | Нет на складе | |
| 16 | 23-15040 | Головка стрелы | Нет на складе | |
| 17 | 23-15040-32 | Ось | Нет на складе | |
| 18 | 6119 | Оседержатель | Нет на складе | |
| 19 | 7798 | Болт М12х25 | Нет на складе | |
| 20 | 23-15040-29 | Кольцо монтажное | Нет на складе | |
| 21 | 4-15040-12А | Втулка | Нет на складе | |
| 22 | Н-18040-26 | Крышка | Нет на складе | |
| 23 | 19853 | Масленка 1.2Кд.6 | Нет на складе | |
| 24 | 8338 | Подшипник 317 | Нет на складе | |
| 25 | Н-18040-08 | Кольцо пружинное | Нет на складе | |
| 26 | Н-18040-16 | Кольцо распорное | Нет на складе | |
| 27 | 4-15040-10А | Ролик | Нет на складе | |
| 28 | 4-15040-11А | Кольцо | Нет на складе | |
| 29 | 23-15030 | Секция стрелы верхняя | Нет на складе | |
| 30 | 7798 | Болт М12х25 | Нет на складе | |
| 31 | 6402 | Шайба 12.65Г | Нет на складе | |
| 32 | 11371 | Шайба 12 | Нет на складе | |
| 33 | 23-15080 | Упор стреловой | Нет на складе | |
| 34 | 6402 | Шайба 12.65Г | Нет на складе | |
| 35 | 5915 | Гайка М8 | Нет на складе | |
| 36 | 23-15070 | Успокоитель грейфера | Нет на складе | |
| 37 | 23-15010-04 | Валик | Нет на складе | |
| 38 | 6119 | Оседержатель | Нет на складе | |
| 39 | 23-15050 | Указатель грузоподъемности | Нет на складе | |
| 40 | 17-15040-13 | Шайба | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
