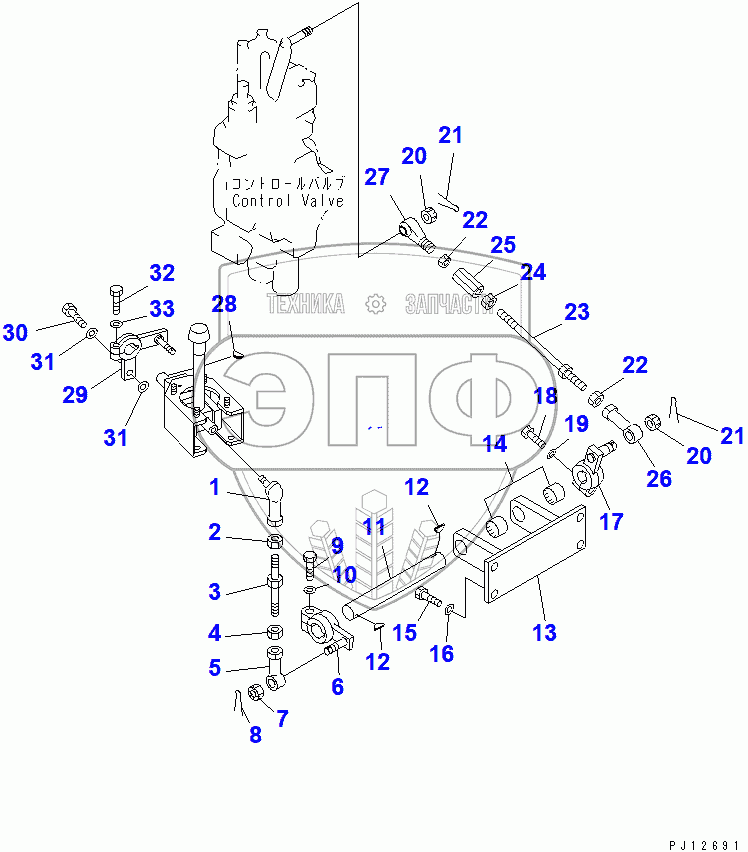

Каталог запасных частей к технике: Komatsu D85A-21. RIPPER CONTROL LINKAGE (35001-)
/196.gif)
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
20
21
21
22
22
23
24
25
26
27
28
29
31
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 195-61-45420 | END, ROD | Нет на складе | |
| 2 | 01582-11210 | NUT | Нет на складе | |
| 3 | 04248-31212 | ROD | Нет на складе | |
| 4 | 01508-21207 | NUT | Нет на складе | |
| 5 | 04250-91265 | END, ROD | Нет на складе | |
| 6 | 154-78-45170 | LEVER | Нет на складе | |
| 7 | 01593-11210 | NUT | Нет на складе | |
| 8 | 04050-13020 | PIN, COTTER | Нет на складе | |
| 9 | 01010-51245 | BOLT | Нет на складе | |
| 10 | 01643-31232 | WASHER | Нет на складе | |
| 11 | 154-78-45160 | SHAFT | Нет на складе | |
| 12 | 04010-00732 | KEY | Нет на складе | |
| 13 | 154-78-45150 | BRACKET | Нет на складе | |
| 14 | 195-61-34140 | BEARING | Нет на складе | |
| 15 | 01010-51230 | BOLT | Нет на складе | |
| 16 | 01643-31232 | WASHER | Нет на складе | |
| 17 | 154-78-45170 | LEVER | Нет на складе | |
| 18 | 01010-51245 | BOLT | Нет на складе | |
| 19 | 01643-31232 | WASHER | Нет на складе | |
| 20 | 01593-11210 | NUT | Нет на складе | |
| 21 | 04050-13020 | PIN, COTTER | Нет на складе | |
| 22 | 01582-11210 | NUT | Нет на складе | |
| 23 | 04248-31222 | ROD | Нет на складе | |
| 24 | 01508-21207 | NUT | Нет на складе | |
| 25 | 176-76-27550 | JOINT | Нет на складе | |
| 26 | 04250-81265 | END, ROD | Нет на складе | |
| 27 | 04252-21269 | END, ROD | Нет на складе | |
| 28 | 04010-00519 | KEY | Нет на складе | |
| 29 | 154-78-45110 | LEVER | Нет на складе | |
| 30 | 01010-51025 | BOLT | Нет на складе | |
| 31 | 01643-31032 | WASHER | Нет на складе | |
| 32 | 01010-50830 | BOLT | Нет на складе | |
| 33 | 01643-30823 | WASHER | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
