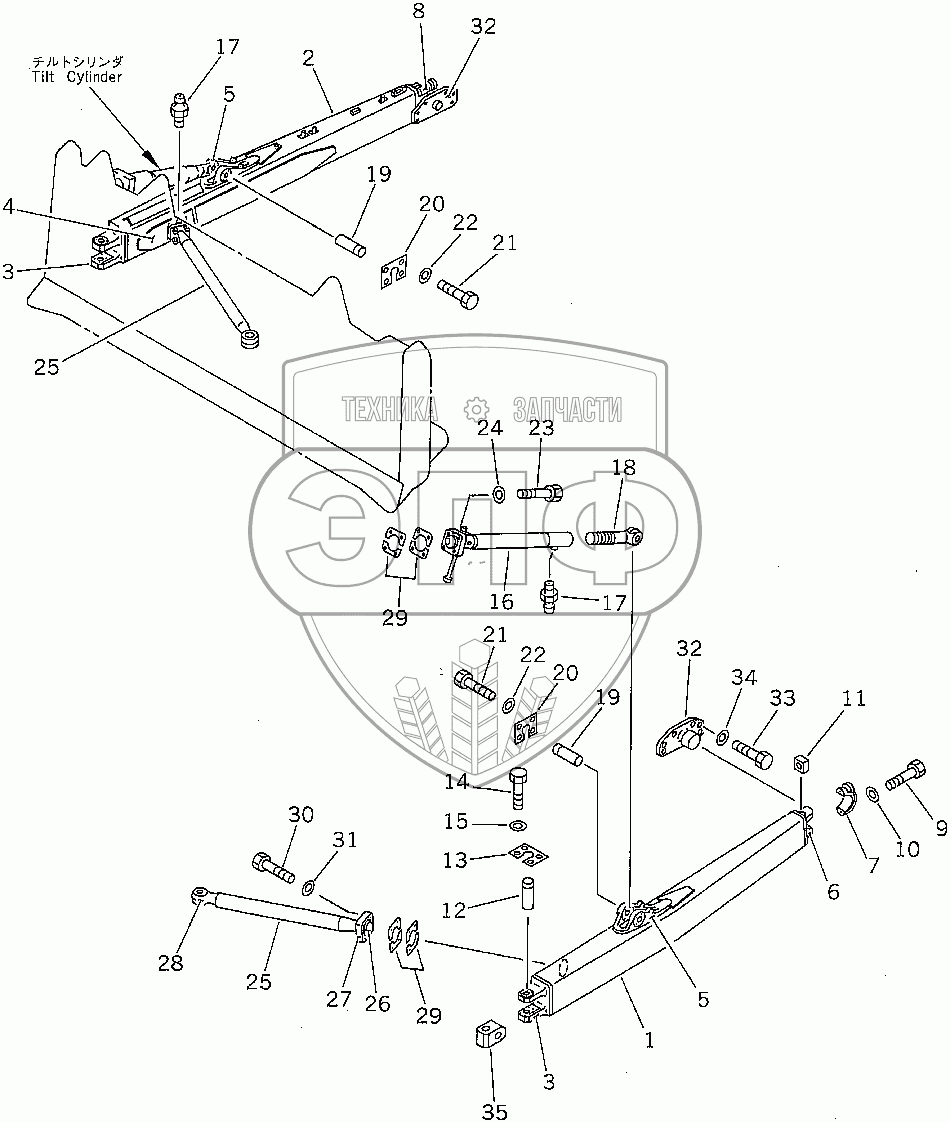

Каталог запасных частей к технике: Komatsu D85A-21. STRAIGHT TILT FRAME (35001-)
/208.gif)
1
2
3
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
19
20
20
21
21
22
22
23
24
25
25
26
27
28
29
29
30
31
32
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| G-1 | 154-71-X1200 | FRAME GROUP, STRAIGHT TILT | Нет на складе | |
| 154-71-00081 | 154-71-00081 | FRAME ASSY, L.H. | Нет на складе | |
| 154-71-00092 | 154-71-00092 | FRAME ASSY, R.H. | Нет на складе | |
| 1 | FRAME,L.H. | FRAME, L.H. | Нет на складе | |
| 2 | FRAME,R.H. | FRAME, R.H. | Нет на складе | |
| 3 | 154-71-22231 | BRACKET | Нет на складе | |
| 4 | 154-71-31510 | BRACKET, L.H. | Нет на складе | |
| 154-71-31610 | 154-71-31610 | BRACKET, R.H. | Нет на складе | |
| 5 | 175-71-31650 | BRACKET, L.H. | Нет на складе | |
| 154-71-31580 | 154-71-31580 | BRACKET,R.H. (WELDED) | Нет на складе | |
| 150-70-00240 | 150-70-00240 | BRACKET ASSY | Нет на складе | |
| 154-71-00130 | 154-71-00130 | BRACKET ASSY, R.H. | Нет на складе | |
| 6 | BRACKET (WELDED) | BRACKET (WELDED) | Нет на складе | |
| 7 | CAP | CAP | Нет на складе | |
| 8 | 154-71-31470 | SEAT, R.H. | Нет на складе | |
| 9 | 154-71-31420 | BOLT | Нет на складе | |
| 10 | 01643-32780 | WASHER | Нет на складе | |
| 11 | 170-70-13141 | NUT | Нет на складе | |
| 12 | 154-71-22470 | PIN | Нет на складе | |
| 13 | 175-71-21330 | PLATE, LOCK | Нет на складе | |
| 14 | 01010-51435 | BOLT | Нет на складе | |
| 15 | 01643-31445 | WASHER | Нет на складе | |
| G-2 | 154-71-X1300 | ARM AND BRACE GROUP | Нет на складе | |
| 154-81-00054 | 154-81-00054 | BRACE ASSY | Нет на складе | |
| 154-81-00054 | 154-81-00054 | BRACE ASSY | Нет на складе | |
| 16 | 154-71-22371 | BRACE | Нет на складе | |
| 17 | 07020-00000 | FITTING, GREASE | Нет на складе | |
| 18 | 154-71-21531 | SCREW | Нет на складе | |
| 19 | 154-71-21290 | PIN | Нет на складе | |
| 20 | 175-71-21330 | PLATE, LOCK | Нет на складе | |
| 21 | 01010-51435 | BOLT | Нет на складе | |
| 22 | 01643-31445 | WASHER | Нет на складе | |
| 23 | 01010-52490 | BOLT | Нет на складе | |
| 24 | 01643-32460 | WASHER | Нет на складе | |
| 25 | 154-71-31221 | ARM | Нет на складе | |
| 26 | 154-71-22332 | BALL | Нет на складе | |
| 27 | 154-71-22340 | CAP | Нет на складе | |
| 28 | 154-71-22362 | JOINT | Нет на складе | |
| 29 | 150-71-00017 | SHIM ASSY | Нет на складе | |
| SHIM, 2.3MM | SHIM, 2.3MM | SHIM, 2.3MM | Нет на складе | |
| SHIM, 1.0MM | SHIM, 1.0MM | SHIM, 1.0MM | Нет на складе | |
| SHIM, 0.5MM | SHIM, 0.5MM | SHIM, 0.5MM | Нет на складе | |
| 30 | 01010-52490 | BOLT | Нет на складе | |
| 31 | 01643-32460 | WASHER | Нет на складе | |
| G-3 | 154-71-X1400 | TRANION GROUP | Нет на складе | |
| 32 | 154-70-13214 | TRUNNION | Нет на складе | |
| 154-70-32230 | 154-70-32230 | BALL, STUD | Нет на складе | |
| 33 | 01010-52250 | BOLT | Нет на складе | |
| 34 | 01643-32260 | WASHER | Нет на складе | |
| 35 | 154-71-22261 | JOINT | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
