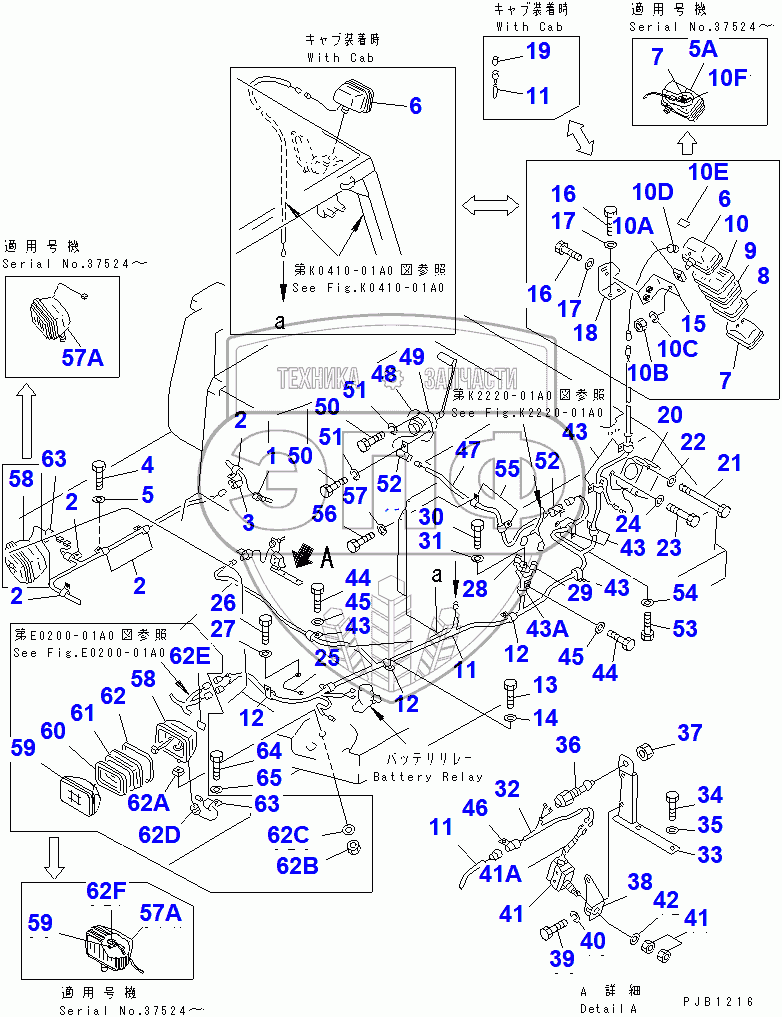

Каталог запасных частей к технике: Komatsu D85A-21. ELECTRICAL SYSTEM (3/3)
/29.gif)
1
2
2
2
2
3
4
5
5A
5A
5A
6
6
7
7
8
9
10
10A
10B
10C
10D
10E
10F
11
11
11
12
12
12
13
14
15
16
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
41
41A
42
43
43
43
43
43A
44
44
45
45
46
47
48
49
50
50
51
51
52
52
53
54
55
56
57
57A
57A
57A
57A
57A
57A
58
58
59
59
60
61
62
62A
62B
62C
62D
62E
62F
63
63
64
65
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 7861-91-3440 | SENSOR,HYDRAULIC OIL TEMPERATURE | Нет на складе | |
| G-1 | 154-06-X1140 | BACK-UP LAMP GROUP | Нет на складе | |
| 2 | 08036-11214 | CLIP | Нет на складе | |
| 3 | 195-06-41810 | CLIP | Нет на складе | |
| 4 | 01010-81220 | BOLT | Нет на складе | |
| 5 | 01643-31232 | WASHER | Нет на складе | |
| 5A | 17A-06-17941 | LAMP ASS'Y | Нет на складе | |
| 5A | 17A-06-17940 | LAMP ASS'Y | Нет на складе | |
| 5A | 23S-05-28210 | LAMP ASS'Y | Нет на складе | |
| 6 | 203-06-56160 | HOUSING | Нет на складе | |
| 7 | 17A-06-17970 | BULB, 70W,70W | Нет на складе | |
| 22W-06-12170 | 22W-06-12170 | BULB | Нет на складе | |
| 8 | 203-06-56180 | RING | Нет на складе | |
| 9 | 22W-06-12290 | CUSHION | Нет на складе | |
| 10 | 203-06-56190 | RING | Нет на складе | |
| 10A | 22W-06-12160 | SEAT | Нет на складе | |
| 10B | 01582-11411 | NUT | Нет на складе | |
| 10C | 22W-06-12150 | WASHER | Нет на складе | |
| 10D | 09415-01008 | CAP | Нет на складе | |
| 10E | 23S-05-28220 | PLATE, NAME | Нет на складе | |
| 10F | 17A-06-17980 | SLEEVE | Нет на складе | |
| 11 | 154-06-41171 | WIRING HARNESS | Нет на складе | |
| 12 | 08036-01814 | CLIP | Нет на складе | |
| 13 | 01010-81220 | BOLT | Нет на складе | |
| 14 | 01643-31232 | WASHER | Нет на складе | |
| 15 | 154-06-41350 | BRACKET | Нет на складе | |
| 16 | 01010-81235 | BOLT | Нет на складе | |
| 17 | 01643-31232 | WASHER | Нет на складе | |
| 18 | 154-06-41340 | BRACKET | Нет на складе | |
| 19 | 195-06-41740 | PLUG | Нет на складе | |
| 20 | 08164-00000 | BUZZER | Нет на складе | |
| 21 | 01010-80895 | BOLT | Нет на складе | |
| 22 | 01643-30823 | WASHER | Нет на складе | |
| 23 | 01010-81020 | BOLT | Нет на складе | |
| 24 | 01643-31032 | WASHER | Нет на складе | |
| 25 | 08028-15011 | WIRE | Нет на складе | |
| 26 | 01010-81016 | BOLT | Нет на складе | |
| 27 | 01643-31032 | WASHER | Нет на складе | |
| 28 | 195-06-41830 | CLIP | Нет на складе | |
| 29 | 195-06-41840 | CLIP | Нет на складе | |
| 30 | 01010-81220 | BOLT | Нет на складе | |
| 31 | 01643-31232 | WASHER | Нет на складе | |
| 32 | 154-06-41220 | WIRING HARNESS | Нет на складе | |
| 33 | 175-06-38561 | BRACKET | Нет на складе | |
| 34 | 01010-81035 | BOLT | Нет на складе | |
| 35 | 01643-31032 | WASHER | Нет на складе | |
| 36 | 08074-70000 | SWITCH, BACK-UP ALARM | Нет на складе | |
| 37 | 01583-11811 | NUT | Нет на складе | |
| 38 | 175-06-38810 | BRACKET | Нет на складе | |
| 39 | 01010-80820 | BOLT | Нет на складе | |
| 40 | 01602-20825 | WASHER, SPRING | Нет на складе | |
| 41 | 195-06-26260 | SWITCH | Нет на складе | |
| 41A | 175-895-4251 | TAPE | Нет на складе | |
| 42 | 01643-31445 | WASHER | Нет на складе | |
| 43 | 08036-01014 | CLIP | Нет на складе | |
| 43A | 08036-01814 | CLIP | Нет на складе | |
| 44 | 01010-81220 | BOLT | Нет на складе | |
| 45 | 01643-31232 | WASHER | Нет на складе | |
| 46 | 195-06-41820 | CLIP | Нет на складе | |
| 47 | 154-06-41210 | WIRING HARNESS | Нет на складе | |
| 48 | 21T-06-25670 | SENSOR,FUEL | Нет на складе | |
| 49 | 07000-12085 | O-RING | Нет на складе | |
| 50 | 01010-81025 | BOLT | Нет на складе | |
| 51 | 01602-21030 | WASHER, SPRING | Нет на складе | |
| 52 | 195-06-41820 | CLIP | Нет на складе | |
| 53 | 01010-81220 | BOLT | Нет на складе | |
| 54 | 01643-31232 | WASHER | Нет на складе | |
| 55 | 175-06-36130 | CLAMP | Нет на складе | |
| 56 | 01010-81220 | BOLT | Нет на складе | |
| 57 | 01643-31232 | WASHER | Нет на складе | |
| 57A | 17A-06-17941 | LAMP ASS'Y | Нет на складе | |
| 57A | 17A-06-17940 | LAMP ASS'Y | Нет на складе | |
| 57A | 23S-05-28210 | LAMP ASS'Y | Нет на складе | |
| 58 | 203-06-56160 | HOUSING | Нет на складе | |
| 59 | 17A-06-17970 | BULB, 70W,70W | Нет на складе | |
| 22W-06-12170 | 22W-06-12170 | BULB | Нет на складе | |
| 60 | 203-06-56180 | RING | Нет на складе | |
| 61 | 22W-06-12290 | CUSHION | Нет на складе | |
| 62 | 203-06-56190 | RING | Нет на складе | |
| 62A | 22W-06-12160 | SEAT | Нет на складе | |
| 62B | 01582-11411 | NUT | Нет на складе | |
| 62C | 22W-06-12150 | WASHER | Нет на складе | |
| 62D | 09415-01008 | CAP | Нет на складе | |
| 62E | 23S-05-28220 | PLATE, NAME | Нет на складе | |
| 62F | 17A-06-17980 | SLEEVE | Нет на складе | |
| 63 | 08036-11214 | CLIP | Нет на складе | |
| 64 | 01010-81220 | BOLT | Нет на складе | |
| 65 | 01643-31232 | WASHER | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
