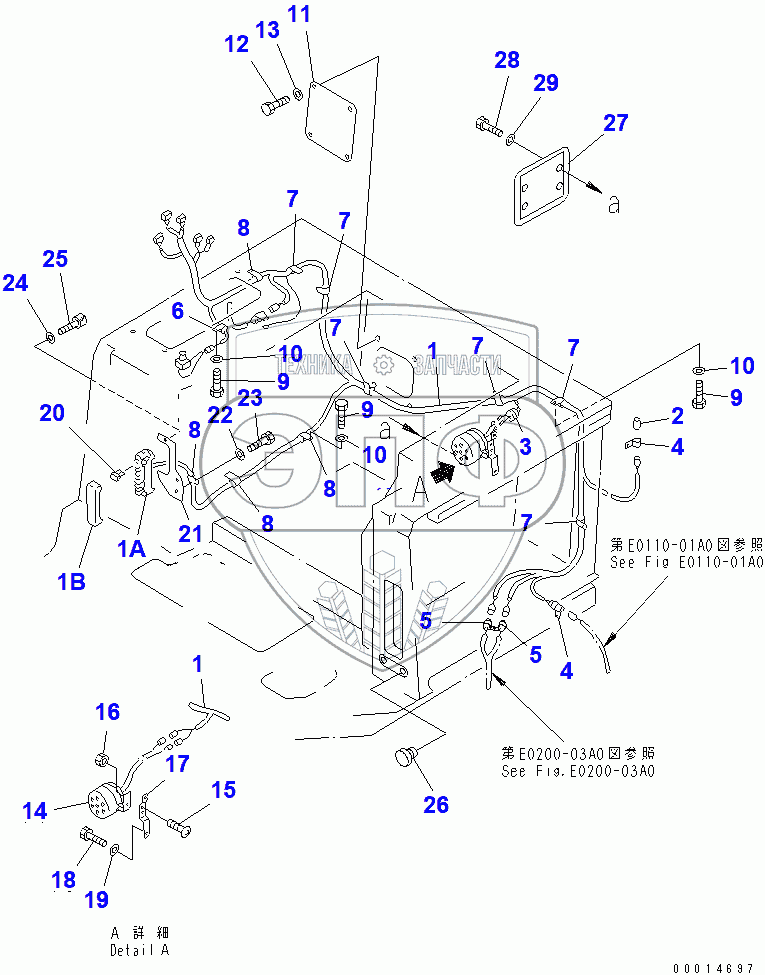

Каталог запасных частей к технике: Komatsu D85A-21. FLOOR FRAME WIRING
/209.gif)
1
1
1A
1B
2
3
4
4
5
5
6
7
7
7
7
7
7
8
8
8
8
9
9
9
10
10
10
12
13
14
15
16
17
18
19
20
21
22
23
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 154-06-41232 | WIRING HARNESS | Нет на складе | |
| 1A | 195-Z11-2280 | BODY | Нет на складе | |
| 1B | 195-Z11-2290 | COVER | Нет на складе | |
| 2 | 207-06-31360 | CONNECTOR | Нет на складе | |
| 3 | 144-874-7520 | GROMMET | Нет на складе | |
| 4 | 195-06-41830 | CLIP | Нет на складе | |
| 5 | 195-06-41840 | CLIP | Нет на складе | |
| 6 | 08036-01014 | CLIP | Нет на складе | |
| 7 | 08036-02514 | CLIP | Нет на складе | |
| 8 | 08036-01814 | CLIP | Нет на складе | |
| 9 | 01010-81220 | BOLT | Нет на складе | |
| 10 | 01643-31232 | WASHER | Нет на складе | |
| 11 | 195-06-41610 | COVER | Нет на складе | |
| 12 | 01010-81025 | BOLT | Нет на складе | |
| 13 | 01643-31032 | WASHER | Нет на складе | |
| 14 | 175-06-61430 | BUZZER,CAUTION | Нет на складе | |
| 15 | 01220-40516 | SCREW | Нет на складе | |
| 16 | 01580-10504 | NUT | Нет на складе | |
| 17 | 195-06-41410 | PLATE | Нет на складе | |
| 18 | 01010-80616 | BOLT | Нет на складе | |
| 19 | 01602-20619 | WASHER, SPRING | Нет на складе | |
| 20 | 205-06-73180 | FUSE, 15A | Нет на складе | |
| 21 | 154-06-41270 | PLATE | Нет на складе | |
| 22 | 01643-31232 | WASHER | Нет на складе | |
| 23 | 01010-81225 | BOLT | Нет на складе | |
| 24 | 01641-20508 | WASHER | Нет на складе | |
| 25 | 01252-30518 | BOLT | Нет на складе | |
| 26 | 203-54-32260 | STOPPER | Нет на складе | |
| 27 | 154-54-46230 | COVER | Нет на складе | |
| 28 | 01010-80620 | BOLT | Нет на складе | |
| 29 | 01643-30623 | WASHER | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
