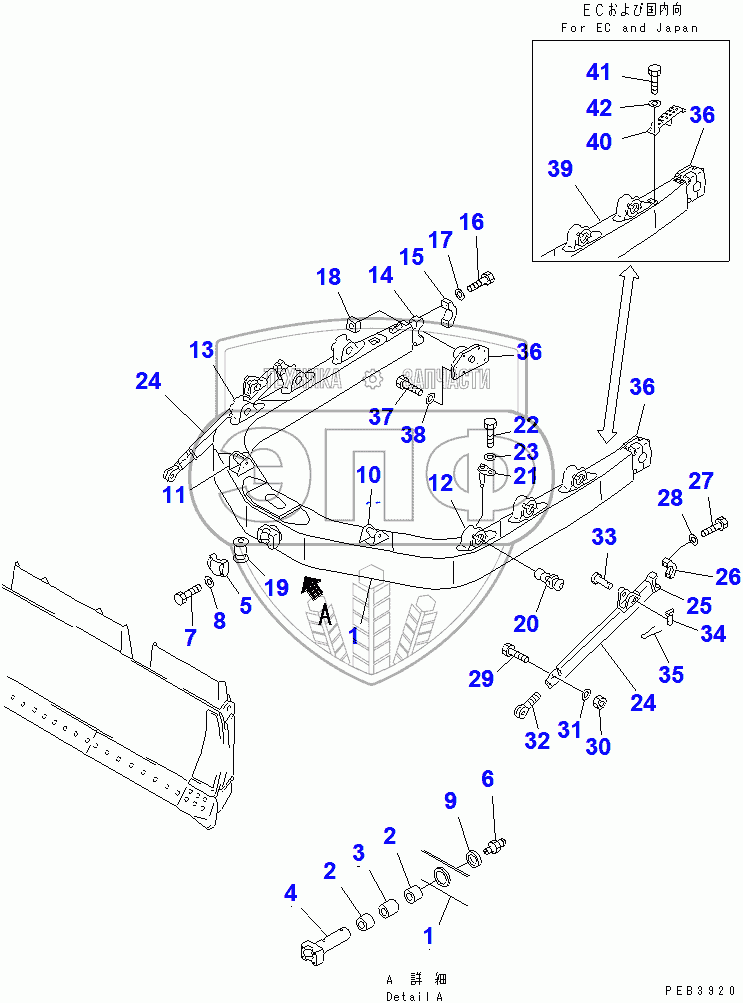

Каталог запасных частей к технике: Komatsu D85A-21. MECHANICAL ANGLE POWER TILT FRAME
/469.gif)
1
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
27
28
29
30
31
32
33
34
35
36
36
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| G-1 | 154-70-X2210 | C-FRAME GROUP | Нет на складе | |
| 154-70-00400 | 154-70-00400 | C-FRAME ASSY | Нет на складе | |
| 1 | C-FRAME | C-FRAME | Нет на складе | |
| 2 | 154-70-16190 | BUSHING | Нет на складе | |
| 3 | 154-70-16260 | SPACER | Нет на складе | |
| 4 | 154-70-16161 | SHAFT | Нет на складе | |
| 5 | 154-70-16170 | CAP | Нет на складе | |
| 6 | 07020-00000 | FITTING, GREASE | Нет на складе | |
| 7 | 01010-62290 | BOLT | Нет на складе | |
| 8 | 01643-32260 | WASHER | Нет на складе | |
| 9 | 154-70-16180 | COLLAR | Нет на складе | |
| 10 | 154-70-41240 | BRACKET, L.H. | Нет на складе | |
| 11 | 154-70-41250 | BRACKET, R.H. | Нет на складе | |
| 12 | 154-70-13134 | BRACKET, L.H. | Нет на складе | |
| 13 | 154-70-13124 | BRACKET, R.H. | Нет на складе | |
| 150-70-00240 | 150-70-00240 | BRACKET ASSY | Нет на складе | |
| 14 | BRACKET (WELDED) | BRACKET (WELDED) | Нет на складе | |
| 15 | CAP | CAP | Нет на складе | |
| 16 | 154-71-31420 | BOLT | Нет на складе | |
| 17 | 01643-32780 | WASHER | Нет на складе | |
| 18 | 170-70-13141 | NUT | Нет на складе | |
| 19 | 154-70-16210 | BALL | Нет на складе | |
| 20 | 175-70-22141 | SHAFT | Нет на складе | |
| 21 | 154-70-19181 | PIN | Нет на складе | |
| 22 | 01010-61420 | BOLT | Нет на складе | |
| 23 | 205-06-62270 | WASHER | Нет на складе | |
| G-2 | 154-70-X2220 | ARM GROUP | Нет на складе | |
| 154-70-00282 | 154-70-00282 | ARM ASSY | Нет на складе | |
| 24 | ARM | ARM | Нет на складе | |
| 154-70-00291 | 154-70-00291 | CAP ASSY | Нет на складе | |
| 25 | BRACKET (WELDED) | BRACKET (WELDED) | Нет на складе | |
| 26 | CAP | CAP | Нет на складе | |
| 27 | 01010-62095 | BOLT | Нет на складе | |
| 28 | 01643-32060 | WASHER | Нет на складе | |
| 29 | 01010-61880 | BOLT | Нет на складе | |
| 30 | 01580-11815 | NUT | Нет на складе | |
| 31 | 01643-31845 | WASHER | Нет на складе | |
| 32 | 175-70-22160 | JOINT | Нет на складе | |
| 33 | 150-70-13411 | PIN | Нет на складе | |
| 34 | 170-70-12240 | PIN | Нет на складе | |
| 35 | 04050-04025 | PIN, COTTER | Нет на складе | |
| G-3 | 154-71-X1230 | TRUNNION GROUP | Нет на складе | |
| 36 | 154-70-13214 | TRUNNION | Нет на складе | |
| 37 | 01010-62250 | BOLT | Нет на складе | |
| 38 | 01643-32260 | WASHER | Нет на складе | |
| 39 | 154-70-45230 | FRAME | Нет на складе | |
| 40 | 154-71-31630 | PLATE | Нет на складе | |
| 41 | 01010-81220 | BOLT | Нет на складе | |
| 42 | 01643-31232 | WASHER | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
