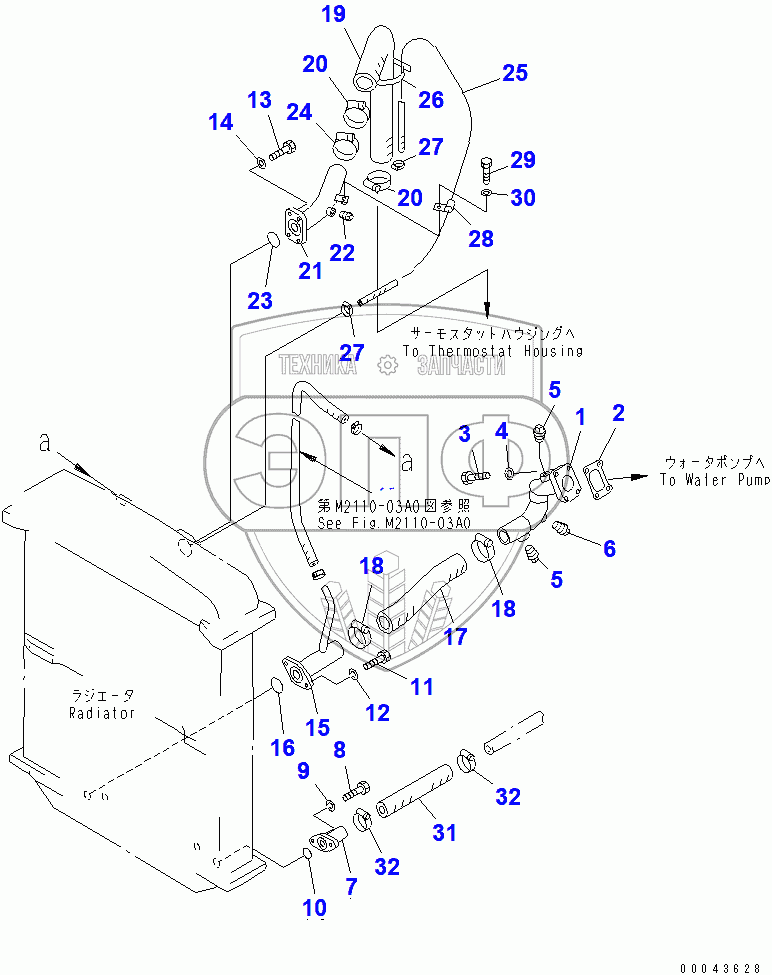

Каталог запасных частей к технике: Komatsu D85A-21. RADIATOR PIPING (37822-)
/12.gif)
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
20
20
21
22
23
24
25
26
27
27
28
29
30
31
32
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 154-03-00191 | 154-03-00191 | TUBE ASS'Y | Нет на складе | |
| 1 | 154-03-31380 | TUBE | Нет на складе | |
| 2 | 154-03-31571 | GASKET | Нет на складе | |
| 3 | 01010-81035 | BOLT | Нет на складе | |
| 4 | 01643-31032 | WASHER | Нет на складе | |
| 5 | 07042-30415 | PLUG | Нет на складе | |
| 6 | 07042-30108 | PLUG | Нет на складе | |
| 7 | 154-03-31550 | TUBE | Нет на складе | |
| 8 | 01010-81235 | BOLT | Нет на складе | |
| 9 | 01602-21236 | WASHER, SPRING | Нет на складе | |
| 10 | 07000-63045 | O-RING | Нет на складе | |
| 11 | 01010-81235 | BOLT | Нет на складе | |
| 12 | 01602-21236 | WASHER, SPRING | Нет на складе | |
| 13 | 01010-81240 | BOLT | Нет на складе | |
| 14 | 01643-31232 | WASHER | Нет на складе | |
| 15 | 154-03-31560 | TUBE | Нет на складе | |
| 16 | 07000-62060 | O-RING | Нет на складе | |
| 17 | 154-03-31321 | HOSE | Нет на складе | |
| 18 | 07289-00070 | CLAMP | Нет на складе | |
| 19 | 154-03-31331 | HOSE | Нет на складе | |
| 20 | 07289-00070 | CLAMP | Нет на складе | |
| 21 | TUBE | TUBE | Нет на складе | |
| 22 | 07042-30108 | PLUG | Нет на складе | |
| 23 | 07000-42070 | O-RING | Нет на складе | |
| 24 | 07289-00070 | CLAMP | Нет на складе | |
| 25 | 154-03-31350 | HOSE | Нет на складе | |
| 26 | 08034-00536 | BAND | Нет на складе | |
| 27 | 07281-00197 | CLAMP | Нет на складе | |
| 28 | 08036-01814 | CLIP | Нет на складе | |
| 29 | 01010-81220 | BOLT | Нет на складе | |
| 30 | 01643-31232 | WASHER | Нет на складе | |
| 31 | 154-03-31530 | HOSE | Нет на складе | |
| 32 | 07281-00609 | CLAMP | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
