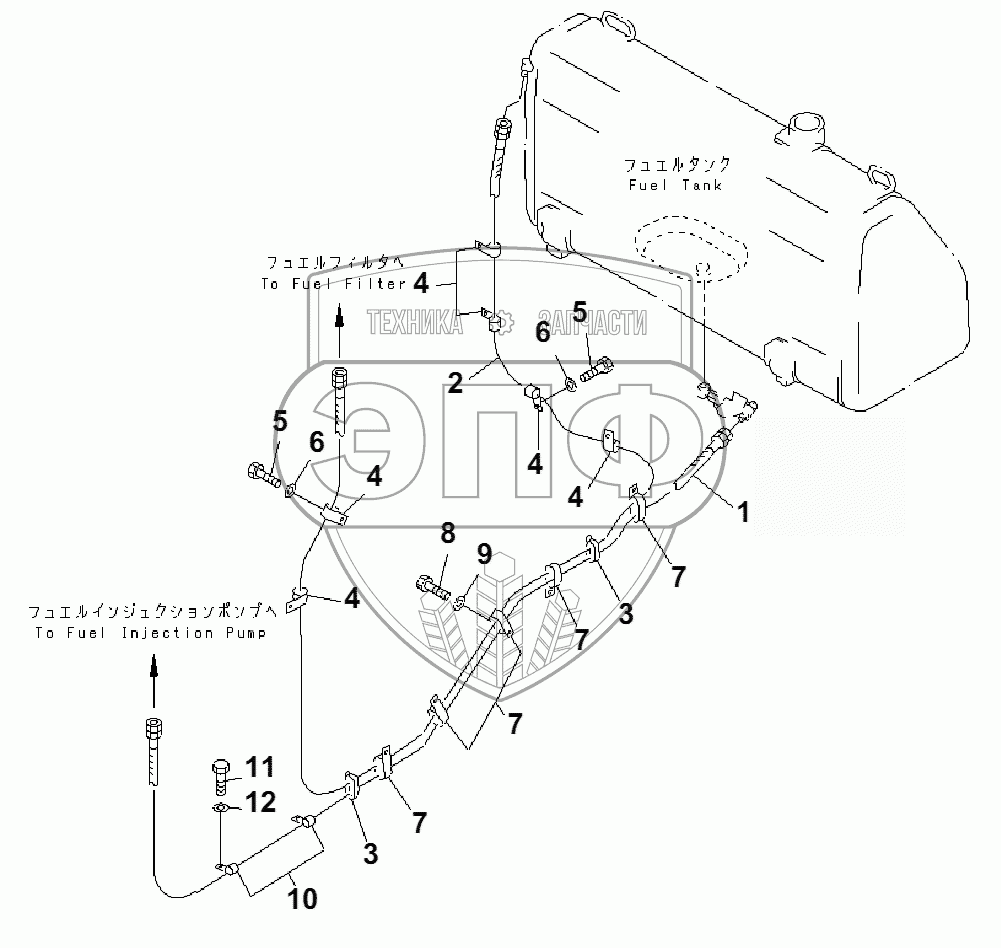

Каталог запасных частей к технике: Komatsu D85A-21B. FUEL PIPING(35001-)
/12.gif)
1
2
3
3
4
4
4
4
4
5
5
6
6
7
7
7
7
8
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 07102-20427 | HOSE | Нет на складе | |
| 2 | 07102-20339 | HOSE | Нет на складе | |
| 3 | 08034-00519 | BAND | Нет на складе | |
| 4 | 08036-01814 | CLIP | Нет на складе | |
| 5 | 01010-51220 | BOLT | Нет на складе | |
| 6 | 01643-31232 | WASHER | Нет на складе | |
| 7 | 141-06-11220 | CLIP | Нет на складе | |
| 8 | 01010-51225 | BOLT | Нет на складе | |
| 9 | 01643-31032 | WASHER | Нет на складе | |
| 10 | 140-06-18440 | CLIP | Нет на складе | |
| 11 | 01010-51220 | BOLT | Нет на складе | |
| 12 | 01643-31232 | WASHER | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
