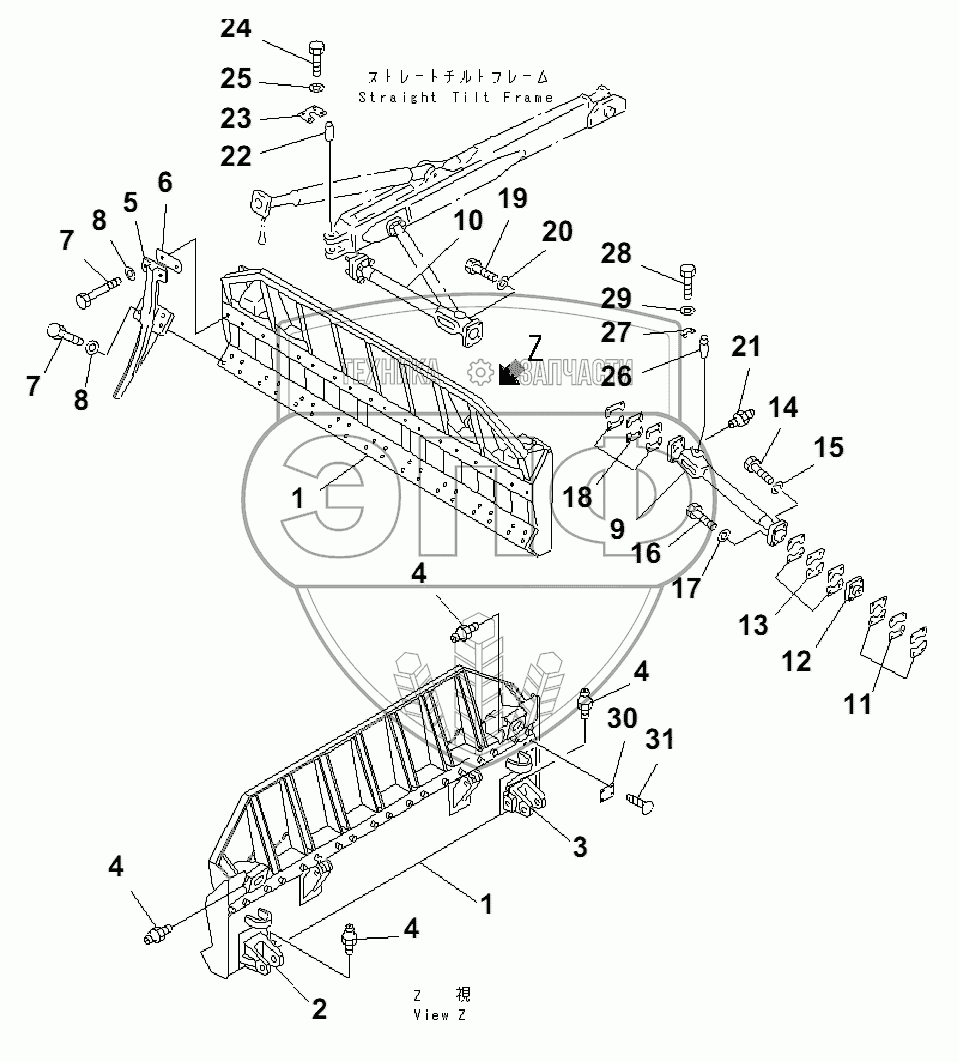

Каталог запасных частей к технике: Komatsu D85A-21B. STRAIGHT RAKE BLADE(35001-)
/168.gif)
1
1
2
3
4
4
4
4
5
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 154-93-11113 | FRAME | Нет на складе | |
| 2 | 154-93-13411 | BRACKET, L.H. | Нет на складе | |
| 3 | 154-93-13421 | BRACKET, R.H. | Нет на складе | |
| 4 | 07020-00000 | FITTING, GREASE | Нет на складе | |
| 5 | 150-93-11170 | TEETH | Нет на складе | |
| 6 | 150-93-11140 | SHIM | Нет на складе | |
| 7 | 150-93-11150 | BOLT | Нет на складе | |
| 8 | 01643-32780 | WASHER | Нет на складе | |
| 9 | 154-71-31191 | ARM, L.H. | Нет на складе | |
| 10 | 154-71-31211 | ARM, R.H. | Нет на складе | |
| 11 | 150-71-00017 | SHIM ASSY | Нет на складе | |
| 11 | SHIM | SHIM | Нет на складе | |
| 11 | SHIM | SHIM | Нет на складе | |
| 11 | SHIM | SHIM | Нет на складе | |
| 12 | 154-71-31270 | CAP | Нет на складе | |
| 13 | SHIM | SHIM | Нет на складе | |
| 13 | SHIM | SHIM | Нет на складе | |
| 13 | 154-71-00140 | SHIM ASSY | Нет на складе | |
| 13 | SHIM | SHIM | Нет на складе | |
| 14 | 01010-51270 | BOLT | Нет на складе | |
| 15 | 01602-21236 | WASHER, SPRING | Нет на складе | |
| 16 | 01011-52420 | BOLT | Нет на складе | |
| 17 | 01643-32460 | WASHER | Нет на складе | |
| 18 | 175-71-00302 | SHIM ASSY | Нет на складе | |
| 18 | SHIM | SHIM | Нет на складе | |
| 18 | SHIM | SHIM | Нет на складе | |
| 18 | SHIM | SHIM | Нет на складе | |
| 19 | 01010-32490 | BOLT | Нет на складе | |
| 20 | 01643-32460 | WASHER | Нет на складе | |
| 21 | 07020-00000 | FITTING, GREASE | Нет на складе | |
| 22 | 154-71-22470 | PIN | Нет на складе | |
| 23 | 175-71-21330 | PLATE, LOCK | Нет на складе | |
| 24 | 01010-51435 | BOLT | Нет на складе | |
| 25 | 01643-31445 | WASHER | Нет на складе | |
| 26 | 154-71-22480 | PIN | Нет на складе | |
| 27 | 154-71-22490 | PLATE, LOCK | Нет на складе | |
| 28 | 01010-51435 | BOLT | Нет на складе | |
| 29 | 01643-31445 | WASHER | Нет на складе | |
| 30 | 09601-00835 | PLATE, NAME | Нет на складе | |
| 31 | 04418-13060 | SCREW | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
