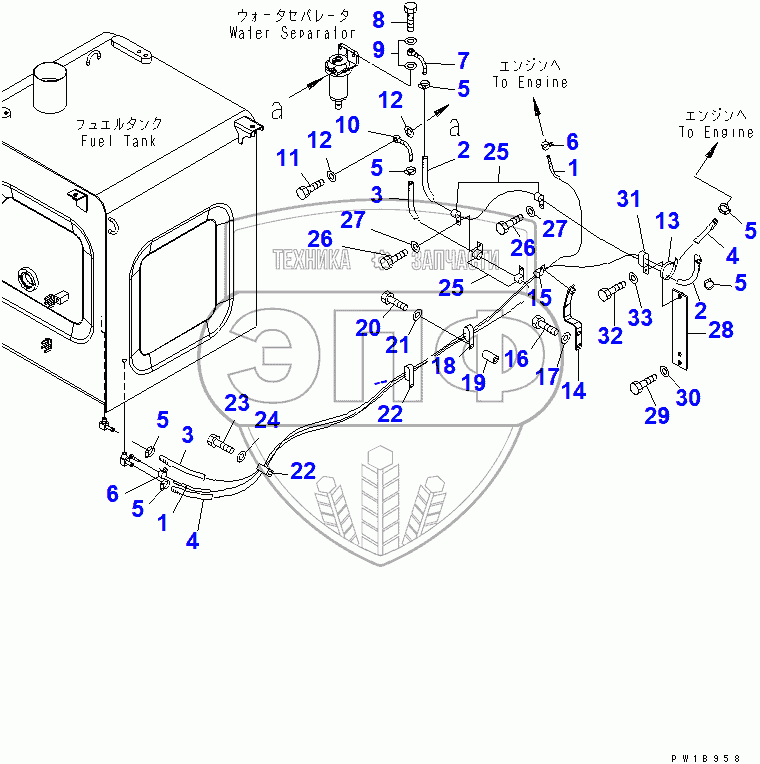

Каталог запасных частей к технике: Komatsu PC220-7. FUEL PIPING(#60001-60282)
1
1
2
2
3
3
4
4
5
5
5
5
5
5
6
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
25
26
26
27
27
28
28
29
29
30
31
32
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 07270-50424 | TUBE | Нет на складе | |
| 2 | 07288-01017 | HOSE | Нет на складе | |
| 3 | 07288-01028 | HOSE | Нет на складе | |
| 4 | 07288-01029 | HOSE | Нет на складе | |
| 5 | 07281-00197 | CLAMP | Нет на складе | |
| 6 | 07285-00080 | CLIP | Нет на складе | |
| 7 | 203-04-56150 | JOINT | Нет на складе | |
| 8 | 07206-31014 | BOLT | Нет на складе | |
| 9 | 07005-01412 | SEAL, WASHER | Нет на складе | |
| 10 | 22U-04-21170 | JOINT | Нет на складе | |
| 11 | 07206-31014 | BOLT | Нет на складе | |
| 12 | 07005-01412 | SEAL, WASHER | Нет на складе | |
| 13 | 08034-20536 | BAND | Нет на складе | |
| 14 | 20Y-04-31120 | BRACKET | Нет на складе | |
| 15 | 04434-52312 | CLIP | Нет на складе | |
| 16 | 01010-81225 | BOLT | Нет на складе | |
| 17 | 01643-31232 | WASHER | Нет на складе | |
| 18 | 04435-51912 | CLIP | Нет на складе | |
| 19 | 154-979-1480 | COLLAR | Нет на складе | |
| 20 | 01010-81275 | BOLT | Нет на складе | |
| 21 | 01643-31232 | WASHER | Нет на складе | |
| 22 | 04435-51912 | CLIP | Нет на складе | |
| 23 | 01010-81225 | BOLT | Нет на складе | |
| 24 | 01643-31232 | WASHER | Нет на складе | |
| 25 | 04434-51912 | CLIP | Нет на складе | |
| 26 | 01010-81225 | BOLT | Нет на складе | |
| 27 | 01643-31232 | WASHER | Нет на складе | |
| 28 | 20Y-04-31161 | BRACKET | Нет на складе | |
| 28 | 20Y-04-31160 | BRACKET | Нет на складе | |
| 29 | 01010-81235 | BOLT | Нет на складе | |
| 29 | 01010-81225 | BOLT | Нет на складе | |
| 30 | 01643-31232 | WASHER | Нет на складе | |
| 31 | 04435-51812 | CLIP | Нет на складе | |
| 32 | 01010-81235 | BOLT | Нет на складе | |
| 32 | 01010-81225 | BOLT | Нет на складе | |
| 33 | 01643-31232 | WASHER | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
