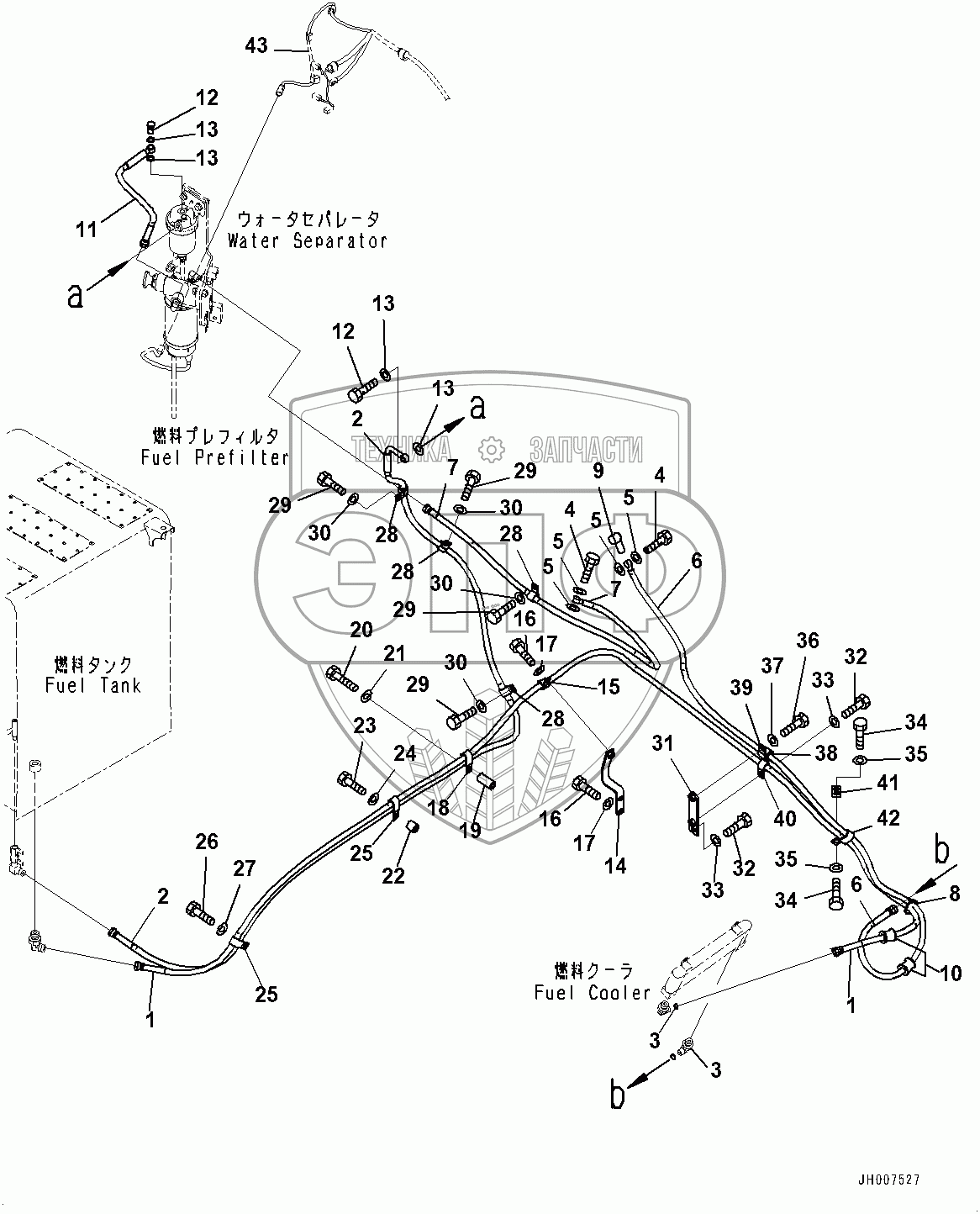

Каталог запасных частей к технике: Komatsu PC220LC-8MO. Fuel Piping, Piping (#100027-)
1
1
2
2
3
3
4
4
5
5
5
5
6
6
7
7
8
9
10
11
12
12
13
13
13
13
14
15
16
16
17
17
18
19
20
21
22
23
24
25
25
26
27
28
28
28
28
29
29
29
29
30
30
30
30
31
32
32
33
33
34
34
35
35
36
37
38
39
40
41
42
43
43
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 2762-00335 | Hose 1 100001-100001 | Нет на складе | |
| 2 | 0Y-04-41530 | Hose 1 100001-100026 | Нет на складе | |
| 3 | 2896-11009 | O-ring 2 100001-100001 | Нет на складе | |
| 4 | 7206-30812 | Bolt, Joint 2 100001-100001 | Нет на складе | |
| 5 | 7005-01212 | Seal, Washer 4 100001-100001 | Нет на складе | |
| 6 | 0Y-04-43111 | Hose 1 100001-100001 | Нет на складе | |
| 7 | 0Y-04-41373 | Hose 1 100001-100001 | Нет на складе | |
| 8 | 8034-20519 | Band 1 100001-100001 | Нет на складе | |
| 9 | 0Y-03-24340 | Cap 1 100001-100001 | Нет на складе | |
| 10 | 98-06-53560 | Cushion 2 100001-100001 | Нет на складе | |
| 11 | 0Y-04-41540 | Hose 1 100001-100026 | Нет на складе | |
| 12 | 7206-31014 | Bolt, Joint 2 100001-100026 | Нет на складе | |
| 13 | 7005-01412 | Seal, Washer 4 100001-100026 | Нет на складе | |
| 14 | 0Y-04-41321 | Bracket 1 100001-100001 | Нет на складе | |
| 15 | 4434-51912 | Clip 1 100001-100001 | Нет на складе | |
| 16 | 1010-81225 | Bolt 3 100001-100001 | Нет на складе | |
| 17 | 1643-31232 | Washer 3 100001-100001 | Нет на складе | |
| 18 | 4435-51812 | Clip 1 100001-100001 | Нет на складе | |
| 19 | 54-979-1480 | Collar 1 100001-100001 | Нет на складе | |
| 20 | 1010-81275 | Bolt 1 100001-100001 | Нет на складе | |
| 21 | 1643-31232 | Washer 3 100001-100001 | Нет на складе | |
| 22 | 95-33-11220 | Spacer 1 100001-100001 | Нет на складе | |
| 23 | 1010-81250 | Bolt 1 100001-100001 | Нет на складе | |
| 24 | 1643-31232 | Washer 3 100001-100001 | Нет на складе | |
| 25 | 4435-51812 | Clip 1 100001-100001 | Нет на складе | |
| 26 | 1010-81225 | Bolt 3 100001-100001 | Нет на складе | |
| 27 | 1643-31232 | Washer 3 100001-100001 | Нет на складе | |
| 28 | 4434-51912 | Clip 1 100001-100001 | Нет на складе | |
| 29 | 1010-81225 | Bolt 3 100001-100001 | Нет на складе | |
| 30 | 1643-31232 | Washer 3 100001-100001 | Нет на складе | |
| 31 | 0Y-04-41421 | Plate 1 100001-100001 | Нет на складе | |
| 32 | 1010-81225 | Bolt 3 100001-100001 | Нет на складе | |
| 33 | 1643-31232 | Washer 3 100001-100001 | Нет на складе | |
| 34 | 1010-81225 | Bolt 3 100001-100001 | Нет на складе | |
| 35 | 1643-31232 | Washer 3 100001-100001 | Нет на складе | |
| 36 | 1010-81235 | Bolt 1 100001-100001 | Нет на складе | |
| 37 | 1643-31232 | Washer 3 100001-100001 | Нет на складе | |
| 38 | 98-06-53560 | Cushion 2 100001-100001 | Нет на складе | |
| 39 | 4434-52512 | Clip 1 100001-100001 | Нет на складе | |
| 40 | 4434-51812 | Clip 1 100001-100001 | Нет на складе | |
| 41 | 1T-38-71260 | Bracket 1 100001-100001 | Нет на складе | |
| 42 | 4435-51812 | Clip 1 100001-100001 | Нет на складе | |
| 43 | 20Y-06-43314 | Wiring Harness | Нет на складе | |
| 43 | 20Y-06-43313 | Wiring Harness | Нет на складе | |
| 43 | 20Y-06-43312 | Wiring Harness | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
