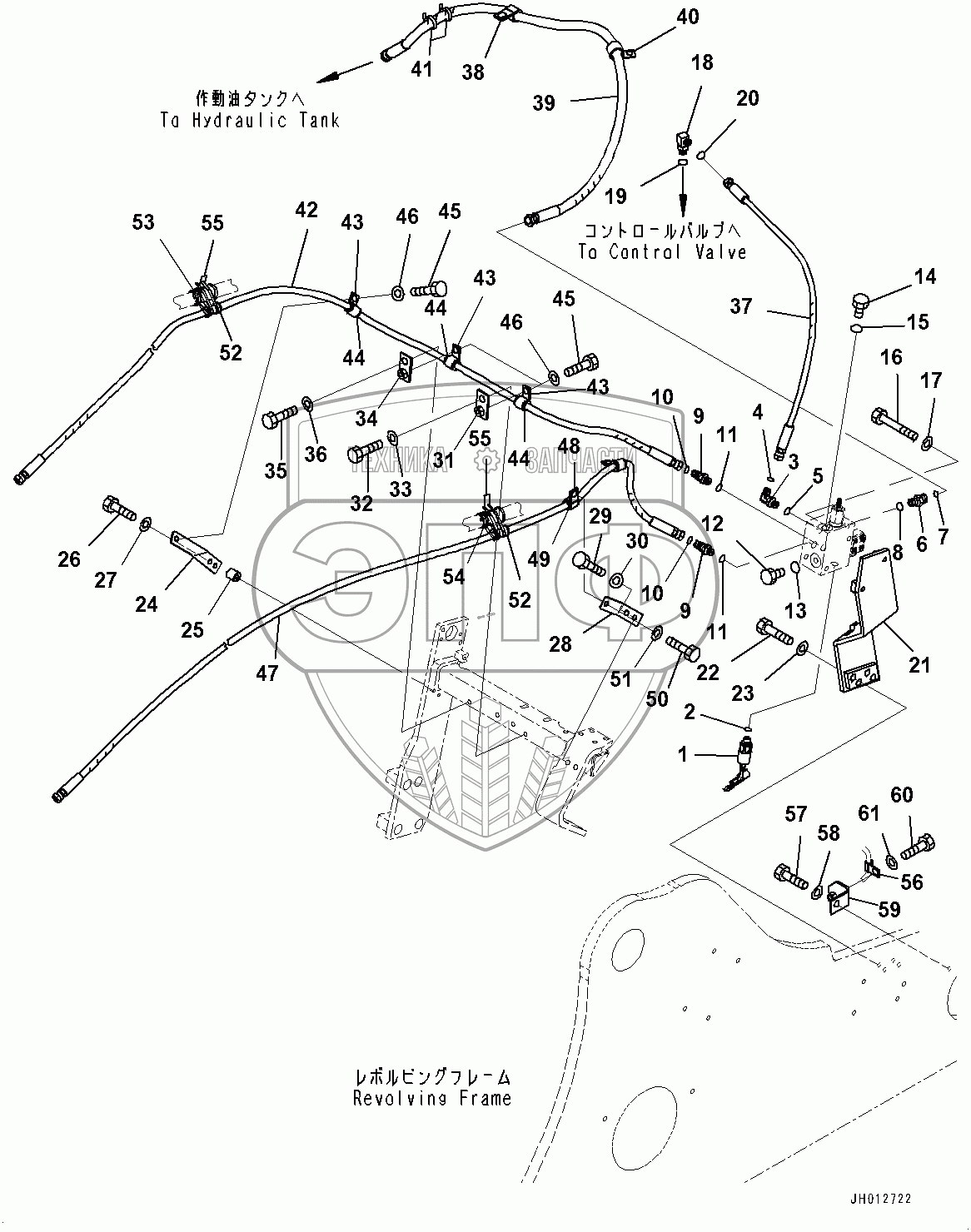

Каталог запасных частей к технике: Komatsu PC220LC-8MO. Quick Coupler Piping (#100001-)
1
2
3
4
5
6
7
8
9
9
10
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
43
43
44
44
44
45
45
46
46
47
48
49
50
51
52
52
53
54
55
55
56
57
58
59
60
61
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 20J-06-11580 | Switch | Нет на складе | |
| 2 | 07002-11423 | O-RING | Нет на складе | |
| 3 | 02782-10210 | ELBOW | Нет на складе | |
| 4 | 02896-11008 | O-RING | Нет на складе | |
| 5 | 07002-11423 | O-RING | Нет на складе | |
| 6 | 02781-0031D | UNION | Нет на складе | |
| 7 | 02896-11009 | O-RING | Нет на складе | |
| 8 | 07002-11423 | O-RING | Нет на складе | |
| 9 | 02783-10210 | ELBOW | Нет на складе | |
| 10 | 02896-11008 | O-RING | Нет на складе | |
| 11 | 07002-11423 | O-RING | Нет на складе | |
| 12 | 07040-11007 | PLUG | Нет на складе | |
| 13 | 07002-11023 | O-RING | Нет на складе | |
| 14 | 07040-11409 | PLUG | Нет на складе | |
| 15 | 07002-11423 | O-RING | Нет на складе | |
| 16 | 01010-81085 | BOLT | Нет на складе | |
| 17 | 01643-31032 | WASHER | Нет на складе | |
| 18 | 207-62-72120 | Elbow | Нет на складе | |
| 19 | 07002-11423 | O-RING | Нет на складе | |
| 20 | 02896-11008 | O-RING | Нет на складе | |
| 21 | 20Y-62-K6891 | Bracket | Нет на складе | |
| 22 | 01010-81255 | BOLT | Нет на складе | |
| 23 | 01643-31232 | WASHER | Нет на складе | |
| 24 | 20Y-62-K6880 | Bracket | Нет на складе | |
| 25 | 195-33-11220 | SPACER | Нет на складе | |
| 26 | 01010-81250 | BOLT | Нет на складе | |
| 27 | 01643-31232 | WASHER | Нет на складе | |
| 28 | 20Y-62-K6870 | Bracket | Нет на складе | |
| 29 | 01010-81225 | BOLT | Нет на складе | |
| 30 | 01643-31232 | WASHER | Нет на складе | |
| 31 | 20Y-62-K7260 | Plate | Нет на складе | |
| 32 | 01010-81225 | BOLT | Нет на складе | |
| 33 | 01643-31232 | WASHER | Нет на складе | |
| 34 | 20Y-62-K7260 | Plate | Нет на складе | |
| 35 | 01010-81225 | BOLT | Нет на складе | |
| 36 | 01643-31232 | WASHER | Нет на складе | |
| 37 | 02777-00207 | Hose | Нет на складе | |
| 38 | 04434-51712 | CLIP | Нет на складе | |
| 39 | 02777-00317 | Hose | Нет на складе | |
| 40 | 04434-52512 | CLIP | Нет на складе | |
| 41 | 08034-20536 | BAND | Нет на складе | |
| 42 | 206-62-27370 | Hose | Нет на складе | |
| 43 | 04434-52112 | CLIP | Нет на складе | |
| 44 | 07095-20314 | Cushion | Нет на складе | |
| 45 | 01010-81225 | BOLT | Нет на складе | |
| 46 | 01643-31232 | WASHER | Нет на складе | |
| 47 | 206-62-27380 | Hose | Нет на складе | |
| 48 | 04434-52112 | CLIP | Нет на складе | |
| 49 | 07095-20314 | Cushion | Нет на складе | |
| 50 | 01010-81225 | BOLT | Нет на складе | |
| 51 | 01643-31232 | WASHER | Нет на складе | |
| 52 | 07095-00421 | Cushion | Нет на складе | |
| 53 | 07095-01453 | Cushion | Нет на складе | |
| 54 | 07095-01245 | CUSHION | Нет на складе | |
| 55 | 134-03-61410 | Band | Нет на складе | |
| 56 | 04434-51012 | CLIP | Нет на складе | |
| 57 | 01010-81225 | BOLT | Нет на складе | |
| 58 | 01643-31232 | WASHER | Нет на складе | |
| 59 | 206-06-21141 | Bracket | Нет на складе | |
| 60 | 01010-81225 | BOLT | Нет на складе | |
| 61 | 01643-31232 | WASHER | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
