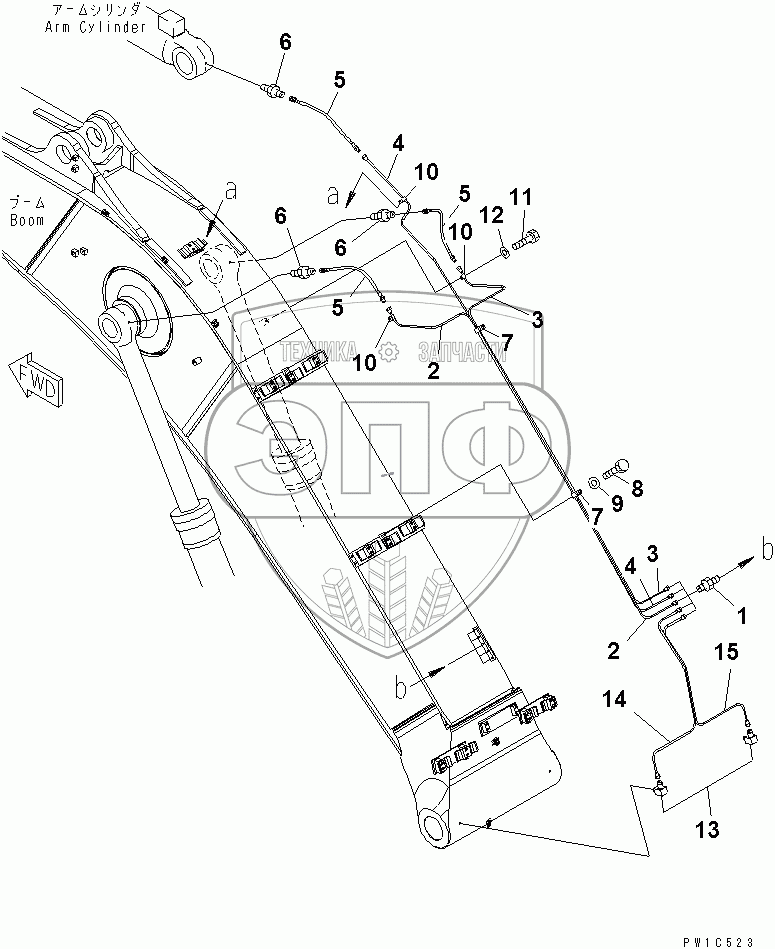

Каталог запасных частей к технике: Komatsu PC300-7. BOOM (LUBRICATION PIPING)
1
2
2
3
3
4
4
5
5
5
6
6
6
7
7
8
9
9
10
10
10
10
10
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 20Y-70-11540 | CONNECTOR | Нет на складе | |
| 2 | 207-70-77310 | TUBE | Нет на складе | |
| 3 | 207-70-77320 | TUBE | Нет на складе | |
| 4 | 207-70-77330 | TUBE | Нет на складе | |
| 5 | 20Y-70-11520 | HOSE¤ 440MM | Нет на складе | |
| 6 | 205-70-51390 | NIPPLE | Нет на складе | |
| 7 | 04434-51912 | CLIP | Нет на складе | |
| 8 | 01010-81220 | BOLT | Нет на складе | |
| 9 | 01643-51232 | WASHER | Нет на складе | |
| 9 | 01643-31232 | WASHER | Нет на складе | |
| 10 | 04434-50812 | CLIP | Нет на складе | |
| 10 | 08036-01014 | CLIP | Нет на складе | |
| 11 | 01010-81220 | BOLT | Нет на складе | |
| 12 | 01643-31232 | WASHER | Нет на складе | |
| 13 | 20Y-25-11270 | ELBOW | Нет на складе | |
| 14 | 207-70-77341 | TUBE | Нет на складе | |
| 15 | 207-70-77351 | TUBE | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
