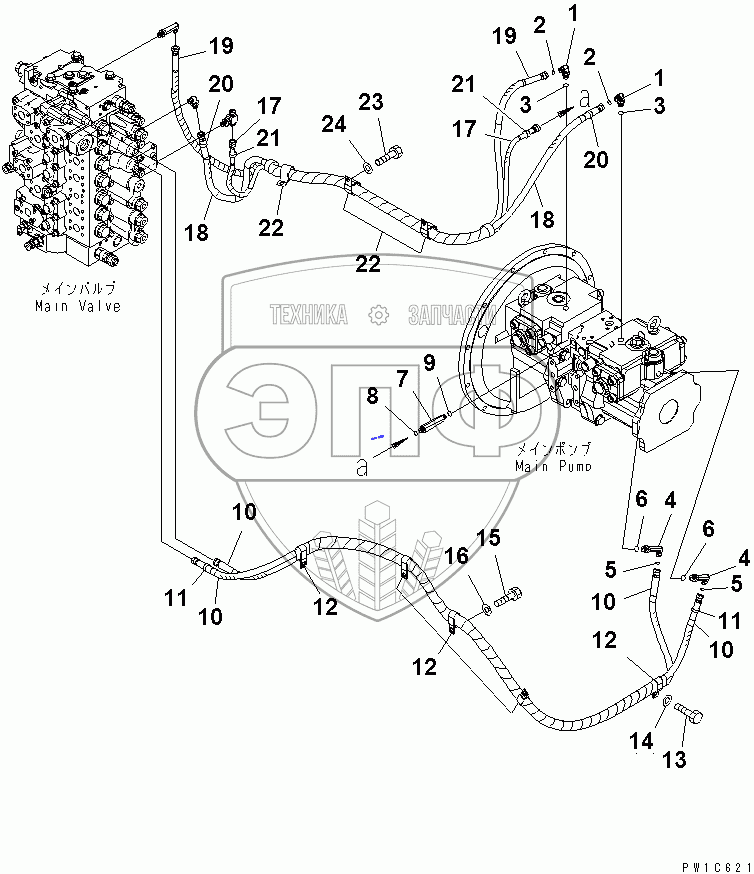

Каталог запасных частей к технике: Komatsu PC300LC-7. LS PIPING
1
1
2
2
3
3
4
4
4
4
5
5
6
6
7
7
8
9
10
10
10
10
11
11
12
12
12
12
12
12
13
14
15
16
17
17
18
18
19
19
19
19
20
20
21
21
22
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 02782-10210 | ELBOW | Нет на складе | |
| 1 | 11Y-62-12160 | ELBOW | Нет на складе | |
| 2 | 02896-11008 | O-RING | Нет на складе | |
| 3 | 07002-11423 | O-RING | Нет на складе | |
| 4 | 11Y-62-12370 | ELBOW | Нет на складе | |
| 4 | 02782-10212 | ELBOW | Нет на складе | |
| 5 | 02896-11008 | O-RING | Нет на складе | |
| 6 | 07002-11423 | O-RING | Нет на складе | |
| 7 | 207-62-71531 | UNION | Нет на складе | |
| 7 | 207-62-71530 | UNION | Нет на складе | |
| 8 | 02896-11008 | O-RING | Нет на складе | |
| 9 | 07002-11423 | O-RING | Нет на складе | |
| 10 | 02777-00225 | HOSE | Нет на складе | |
| 11 | 20Y-62-22790 | BAND¤ RED | Нет на складе | |
| 12 | 04434-53212 | CLIP | Нет на складе | |
| 12 | 04435-51812 | CLIP | Нет на складе | |
| 13 | 01010-81220 | BOLT | Нет на складе | |
| 14 | 01643-31232 | WASHER | Нет на складе | |
| 15 | 01010-81225 | BOLT | Нет на складе | |
| 16 | 01643-31232 | WASHER | Нет на складе | |
| 17 | 02760-00215 | HOSE, 1500MM | Нет на складе | |
| 18 | 02777-00218 | HOSE | Нет на складе | |
| 19 | 02777-00223 | HOSE | Нет на складе | |
| 19 | 02777-00222 | HOSE | Нет на складе | |
| 20 | 20Y-62-22790 | BAND¤ RED | Нет на складе | |
| 21 | 20Y-62-22810 | BAND¤ YELLOW | Нет на складе | |
| 22 | 113-899-7950 | CLIP | Нет на складе | |
| 23 | 01010-81225 | BOLT | Нет на складе | |
| 24 | 01643-31232 | WASHER | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
