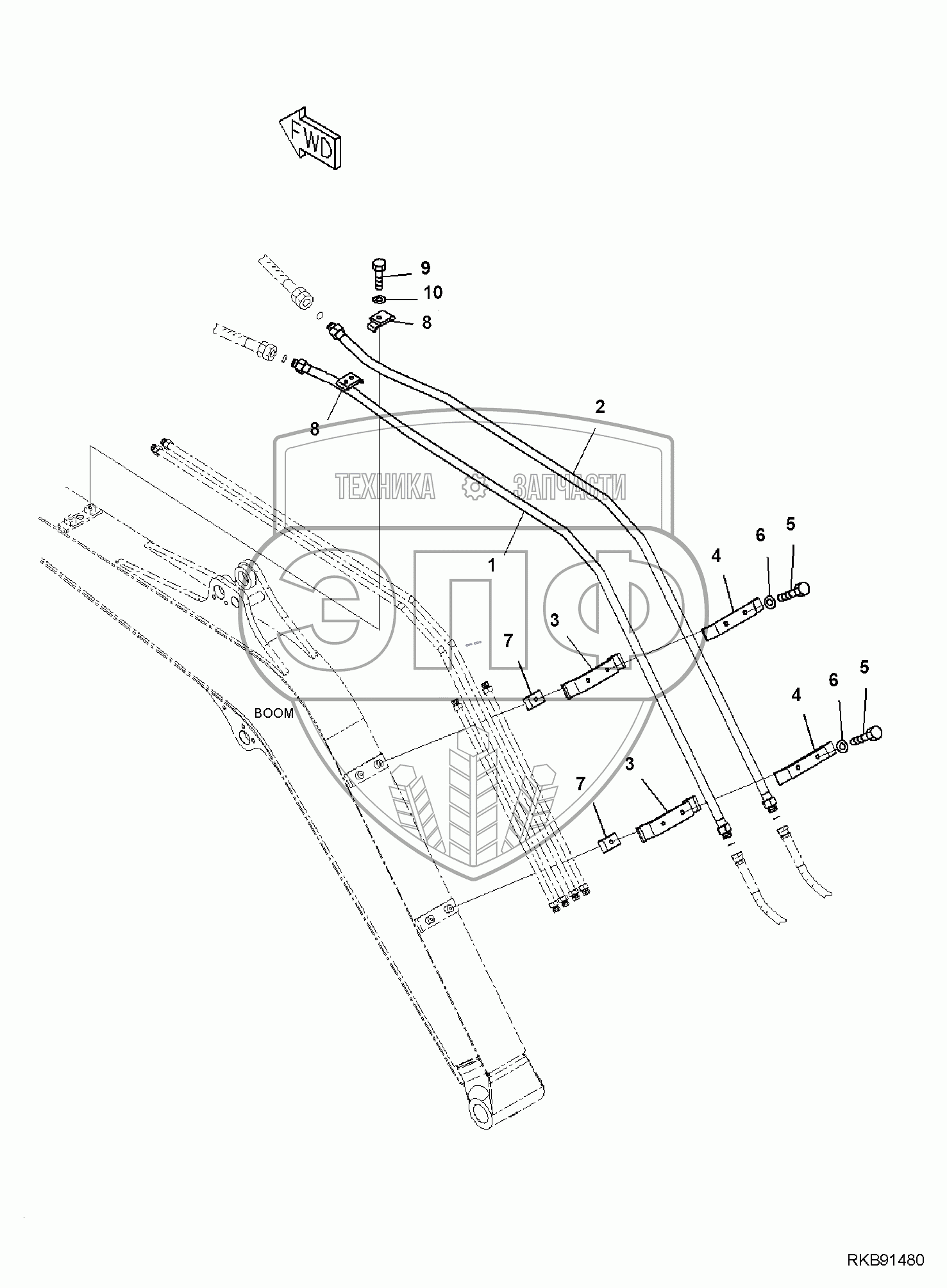

Каталог запасных частей к технике: Komatsu PC35MR-3. BOOM, 1-ATTACHMENT PIPING
1
2
3
3
4
4
5
5
6
6
7
7
8
8
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 22F-973-3590 | TUBE, L.H. | Нет на складе | |
| 2 | 22F-973-3580 | TUBE, R.H. | Нет на складе | |
| 3 | 22F-973-3120 | CLAMP | Нет на складе | |
| 4 | 22F-973-3130 | PLATE | Нет на складе | |
| 5 | 01010-80840 | BOLT | Нет на складе | |
| 6 | 01643-30823 | WASHER | Нет на складе | |
| 7 | 22F-70-24720 | CLAMP | Нет на складе | |
| 8 | 22L-973-3930 | PLATE | Нет на складе | |
| 9 | 01010-81030 | BOLT | Нет на складе | |
| 10 | 01643-31032 | WASHER | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
