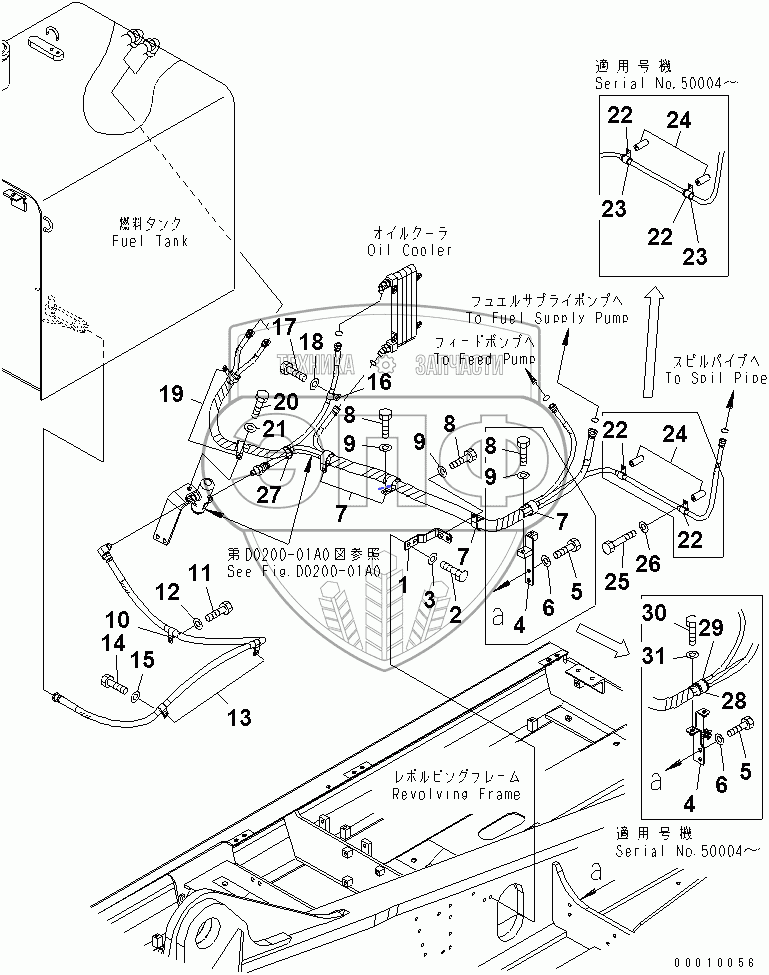

Каталог запасных частей к технике: Komatsu PC400LC-7. FUEL PIPING (2/2)
1
2
3
4
4
4
4
5
5
6
6
7
7
7
7
7
7
8
8
8
8
8
8
9
9
9
9
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
22
22
22
22
22
22
23
23
24
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 208-979-7451 | BRACKET | Нет на складе | |
| 2 | 01010-81225 | BOLT | Нет на складе | |
| 3 | 01643-31232 | WASHER | Нет на складе | |
| 4 | 208-979-7472 | BRACKET | Нет на складе | |
| 4 | 208-979-7471 | BRACKET | Нет на складе | |
| 5 | 01010-81225 | BOLT | Нет на складе | |
| 6 | 01643-31232 | WASHER | Нет на складе | |
| 7 | 208-06-19170 | CLIP | Нет на складе | |
| 7 | 208-06-19170 | CLIP | Нет на складе | |
| 8 | 01010-81225 | BOLT | Нет на складе | |
| 8 | 01010-81225 | BOLT | Нет на складе | |
| 9 | 01643-31232 | WASHER | Нет на складе | |
| 9 | 01643-31232 | WASHER | Нет на складе | |
| 10 | 04434-51912 | CLIP | Нет на складе | |
| 11 | 01010-81230 | BOLT | Нет на складе | |
| 12 | 01643-31232 | WASHER | Нет на складе | |
| 13 | 04434-51912 | CLIP | Нет на складе | |
| 14 | 01010-81225 | BOLT | Нет на складе | |
| 15 | 01643-31232 | WASHER | Нет на складе | |
| 16 | 04434-51512 | CLIP | Нет на складе | |
| 17 | 01010-81225 | BOLT | Нет на складе | |
| 18 | 01643-31232 | WASHER | Нет на складе | |
| 19 | 04435-51812 | CLIP | Нет на складе | |
| 20 | 01010-81230 | BOLT | Нет на складе | |
| 21 | 01643-31232 | WASHER | Нет на складе | |
| 22 | 04434-52110 | CLIP | Нет на складе | |
| 22 | 04434-51510 | CLIP | Нет на складе | |
| 23 | 07095-20314 | Cushion | Нет на складе | |
| 24 | 6152-51-5520 | SPACER | Нет на складе | |
| 25 | 01010-81070 | BOLT | Нет на складе | |
| 26 | 01643-31032 | WASHER | Нет на складе | |
| 27 | 08034-20519 | BAND | Нет на складе | |
| 28 | 21T-62-76850 | CLIP | Нет на складе | |
| 29 | 07095-01037 | CUSHION | Нет на складе | |
| 30 | 01010-81225 | BOLT | Нет на складе | |
| 31 | 01643-31232 | WASHER | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
