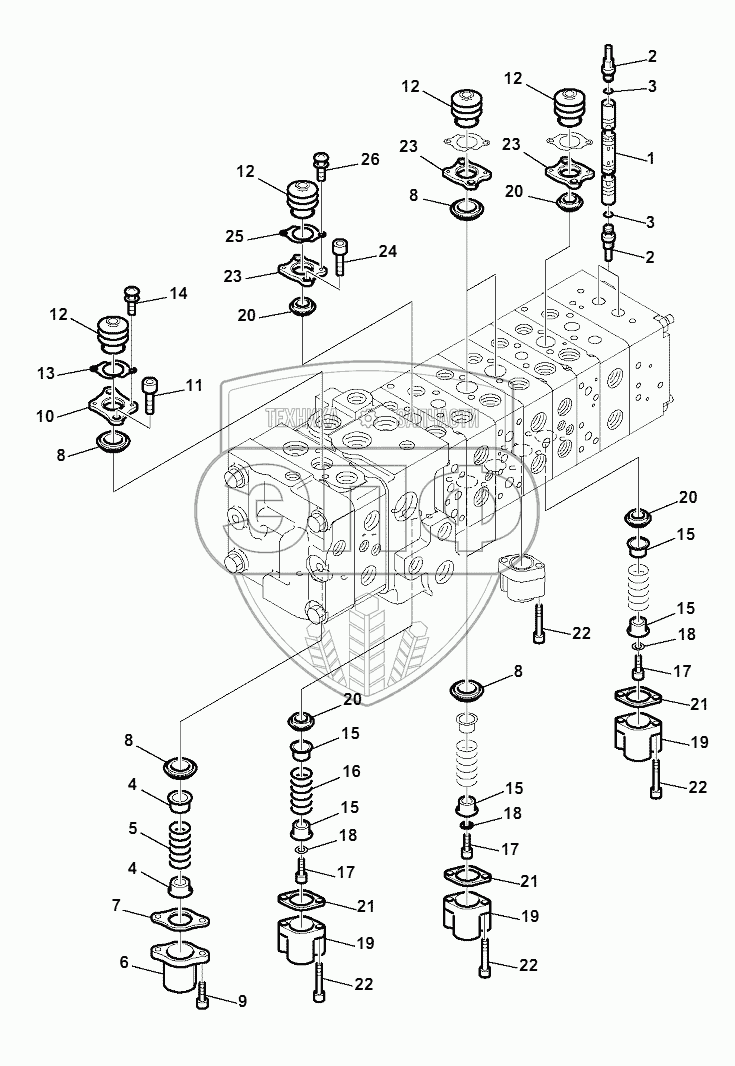

Каталог запасных частей к технике: Komatsu WB93R-5E0. 10-SPOOL CONTROL VALVE MECHANICAL CONTROLS
1
2
2
3
3
4
4
5
6
7
8
8
8
8
9
10
11
12
12
12
12
13
14
15
15
15
15
15
16
17
17
17
18
18
18
19
19
19
20
20
20
20
21
21
21
22
22
22
22
23
23
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 723-1A-15506 | 723-1A-15506 | CONTROL VALVE, ASSEMBLY | Нет на складе | |
| 1 | SPOOL | SPOOL | Нет на складе | |
| 2 | PLUG | PLUG | Нет на складе | |
| 3 | O-RING | O-RING | Нет на складе | |
| 4 | 700-22-11291 | RETAINER | Нет на складе | |
| 5 | 723-26-14620 | SPRING | Нет на складе | |
| 6 | 723-26-15420 | CASE | Нет на складе | |
| 7 | 723-26-15810 | PLATE | Нет на складе | |
| 8 | 709-25-11290 | SEAL | Нет на складе | |
| 9 | 01252-60616 | BOLT | Нет на складе | |
| 10 | 723-11-37330 | PLATE | Нет на складе | |
| 11 | 01252-60612 | BOLT | Нет на складе | |
| 12 | 723-11-37341 | BOOT | Нет на складе | |
| 13 | 723-11-37360 | PLATE | Нет на складе | |
| 14 | 01023-10406 | SCREW | Нет на складе | |
| 15 | 723-11-37860 | RETAINER | Нет на складе | |
| 16 | 723-11-17440 | SPRING | Нет на складе | |
| 17 | 01252-60610 | BOLT, HEXAGON SOCKET HEAD | Нет на складе | |
| 18 | 723-11-37870 | WASHER | Нет на складе | |
| 19 | 723-11-37840 | CASE | Нет на складе | |
| 20 | 709-32-11530 | SEAL | Нет на складе | |
| 21 | 723-11-37350 | PLATE | Нет на складе | |
| 22 | 01252-60640 | BOLT, HEXAGON SOCKET HEAD | Нет на складе | |
| 23 | 723-11-37320 | PLATE | Нет на складе | |
| 24 | 01252-60612 | BOLT | Нет на складе | |
| 25 | 723-11-37360 | PLATE | Нет на складе | |
| 26 | 01023-10406 | SCREW | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
