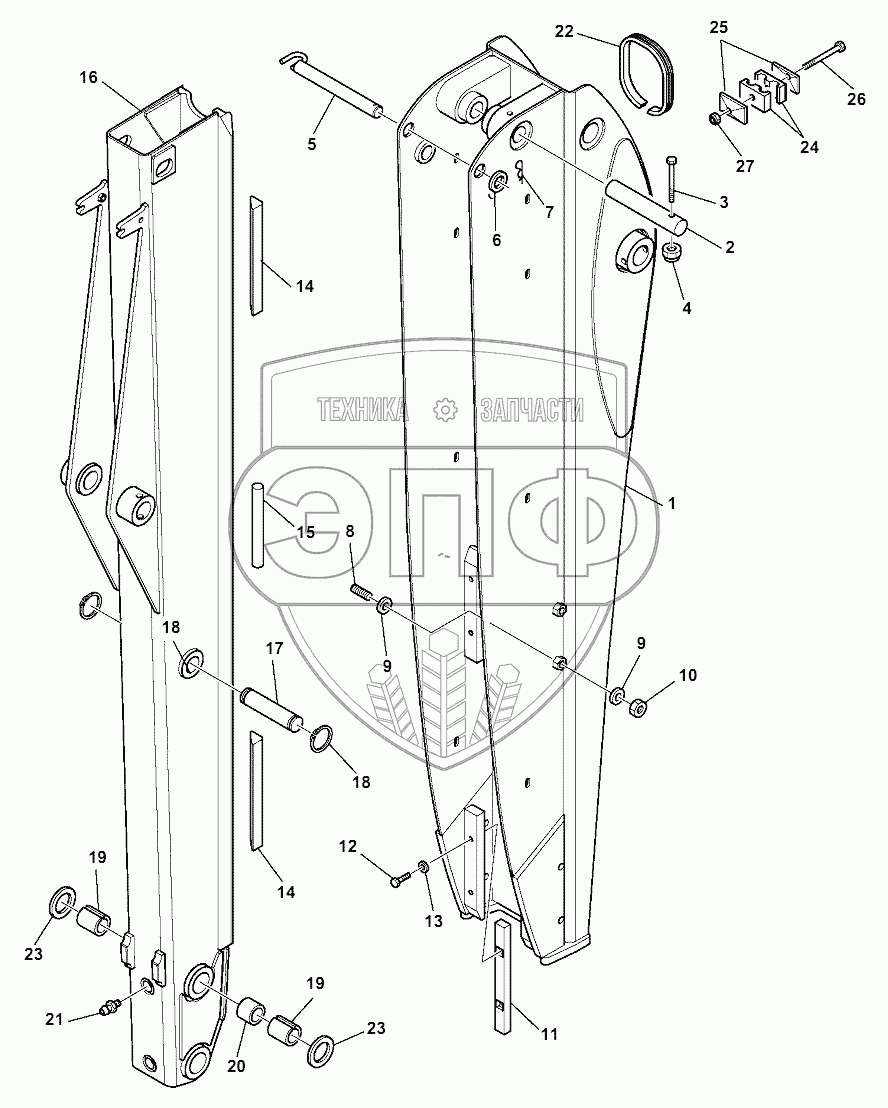

Каталог запасных частей к технике: Komatsu WB97S-5E0. TELESCOPIC ARM (1/2)
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
14
15
16
17
18
18
19
19
20
21
22
23
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 42N-856-3111 | Fixed arm, assembly | Нет на складе | |
| 2 | 37B-09-46039 | PIN | Нет на складе | |
| 3 | 01011-81010 | BOLT | Нет на складе | |
| 4 | 21D-09-24190 | NUT | Нет на складе | |
| 5 | 42N-856-3320 | PIN | Нет на складе | |
| 6 | 21D-09-72510 | WASHER | Нет на складе | |
| 7 | 21D-09-85530 | PIN, SNAP | Нет на складе | |
| 8 | 42N-856-3330 | SCREW | Нет на складе | |
| 9 | 01640-21826 | WASHER | Нет на складе | |
| 10 | 01580-11815 | NUT | Нет на складе | |
| 11 | 42N-856-2840 | SHOE | Нет на складе | |
| 12 | 01016-51040 | BOLT | Нет на складе | |
| 13 | 01643-11032 | WASHER | Нет на складе | |
| 14 | 42N-856-1520 | SLIDE | Нет на складе | |
| 15 | 42N-856-3310 | Spacer | Нет на складе | |
| 16 | 42N-856-3210 | Movable arm | Нет на складе | |
| 17 | 42N-856-1710 | PIN | Нет на складе | |
| 18 | 04064-04018 | RING,SNAP | Нет на складе | |
| 19 | 37B-09-54006 | BUSHING | Нет на складе | |
| 20 | 37B-09-4C064 | SPACER | Нет на складе | |
| 21 | 21D-09-89140 | FITTING, GREASE | Нет на складе | |
| 22 | 42N-856-3860 | SEAL | Нет на складе | |
| 23 | 37B-09-4F024 | SHIM | Нет на складе | |
| 24 | 42N-833-1320 | Clamp | Нет на складе | |
| 25 | 42N-62-16950 | Plate | Нет на складе | |
| 26 | 01010-80865 | BOLT | Нет на складе | |
| 27 | 21D-09-24180 | NUT | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
