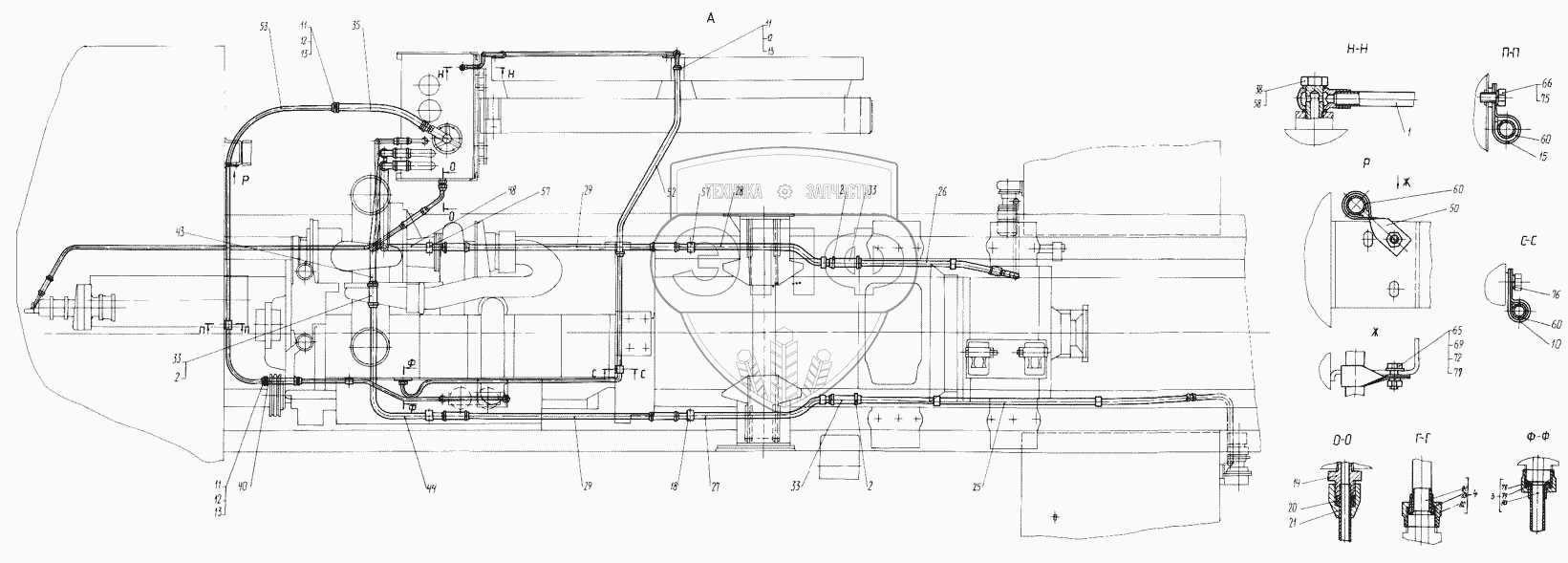

Каталог запасных частей к технике: КЗКТ-74281. Трубопроводы топливные 7428-1104001-50
1
2
2
2
3
4
10
11
11
11
12
12
12
13
13
13
14
15
18
20
21
25
26
27
28
29
29
33
33
33
35
38
40
43
44
48
50
52
53
57
57
58
60
60
60
65
66
69
72
75
76
77
78
79
80
81
82
83
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 8003-1104026 | Трубка сливная | Нет на складе | |
| 2 | 7427-1104090 | Хомут | Нет на складе | |
| 3 | 7428-1104094-50 | Топливопровод двигателя сливной | Нет на складе | |
| 4 | 7428-1104110-50 | Топливопровод двигателя подводящий | Нет на складе | |
| 10 | 297515-П29 | Кляммер | Нет на складе | |
| 11 | 297575-П29 | Шплинт | Нет на складе | |
| 12 | 297580-П29 | Пряжка | Нет на складе | |
| 13 | 297581-П29 | Лента стяжная | Нет на складе | |
| 14 | 314612-П29 | Ниппель 10 | Нет на складе | |
| 15 | 379223-П2 | Кляммер | Нет на складе | |
| 18 | 439407-П1 | Кляммер | Нет на складе | |
| 20 | 439500-П | Муфта 10 | Нет на складе | |
| 21 | 521662-П29 | Гайка накидная | Нет на складе | |
| 25 | 7427-1104036 | Топливопровод левый | Нет на складе | |
| 26 | 7427-1104038 | Топливопровод правый | Нет на складе | |
| 27 | 8003-1104040-01 | Труба промежуточная левая | Нет на складе | |
| 28 | 8003-1104042-01 | Труба промежуточная правая | Нет на складе | |
| 29 | 8003-1104044 | Топливопровод | Нет на складе | |
| 33 | 7427-1104064 | Шланг | Нет на складе | |
| 35 | 7427-1104068 | Шланг | Нет на складе | |
| 38 | 7427-1104078 | Штуцер | Нет на складе | |
| 40 | 7427-1104102 | Шланг | Нет на складе | |
| 43 | 7428-1104116-50 | Топливопровод левый к дополнительному баку | Нет на складе | |
| 44 | 8003-1104118 | Топливопровод правый промежуточный | Нет на складе | |
| 48 | 7428-1104128-50 | Топливопровод правый к дополнительному баку | Нет на складе | |
| 50 | 7428-1104134-50 | Кляммер | Нет на складе | |
| 52 | 7428-1104138-50 | Шланг | Нет на складе | |
| 53 | 7428-1104140-50 | Топливопровод | Нет на складе | |
| 57 | 538-1303232 | Кляммер | Нет на складе | |
| 58 | 535А-1503034 | Прокладка | Нет на складе | |
| 60 | 537-3506226 | Прокладка резиновая | Нет на складе | |
| 65 | 201420-П29 | Болт М6-6gх20 | Нет на складе | |
| 66 | 201454-П29 | Болт М8-6gх16 | Нет на складе | |
| 69 | 250508-П29 | Гайка М6-6Н | Нет на складе | |
| 72 | 252004-П29 | Шайба 6 | Нет на складе | |
| 75 | 252135-П29 | Шайба 8Т | Нет на складе | |
| 76 | 252136-П29 | Шайба 10.ОТ | Нет на складе | |
| 77 | 252154-П29 | Шайба 6Л | Нет на складе | |
| 78 | 7428-1104114-50 | Гайка накидная 12 | Нет на складе | |
| 79 | 7428-1104142-50 | Ниппель | Нет на складе | |
| 80 | 7428-1104096-50 | Трубка | Нет на складе | |
| 81 | 7428-1104046-50 | Трубка | Нет на складе | |
| 82 | 7428-1104084-50 | Гайка накидная 16 | Нет на складе | |
| 83 | 7428-1104144-50 | Ниппель | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
