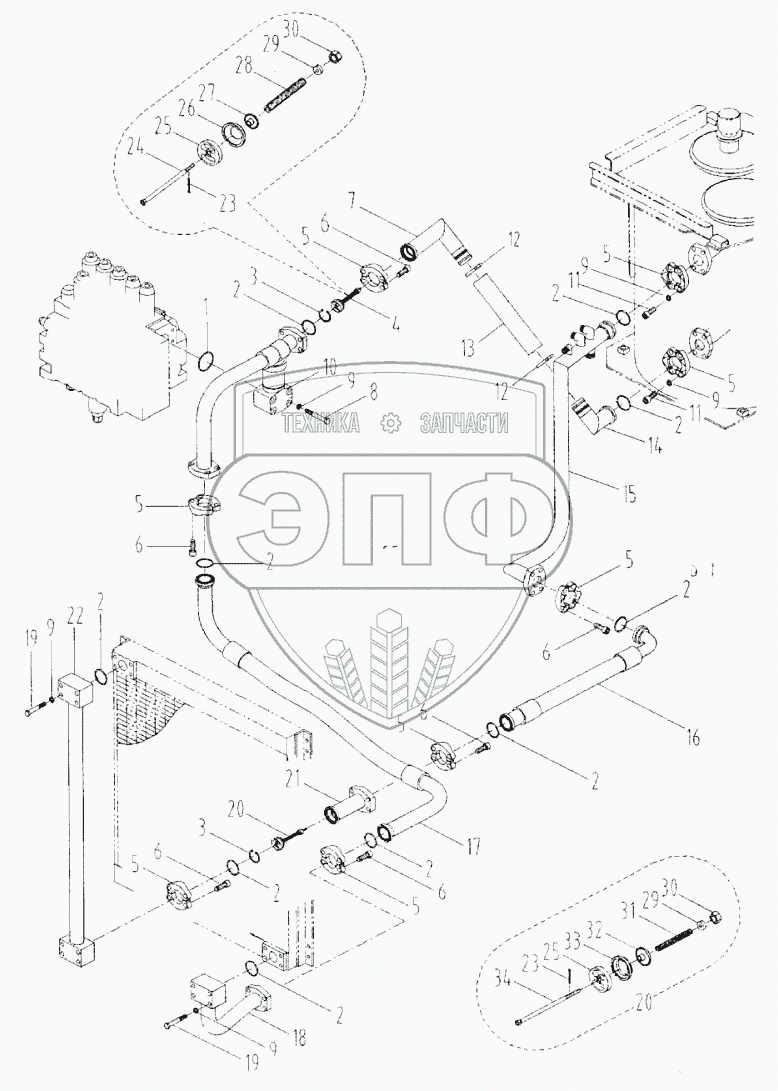

Каталог запасных частей к технике: LiuGong CLG-220. Трубопровод обратный основной
1
2
2
2
2
2
2
2
2
2
2
3
3
4
5
5
5
5
5
5
5
5
6
6
6
6
6
6
7
8
9
9
9
9
9
10
11
11
12
12
13
14
15
16
17
18
19
19
20
20
21
22
23
23
24
25
25
26
27
28
29
29
30
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 12B0024 | Кольцо круглого сечения | Нет на складе | |
| 2 | 12B0302 | Кольцо круглого сечения | Нет на складе | |
| 3 | 07B0005 | Кольцо защитное | Нет на складе | |
| 4 | 12C0004 | Клапан обратный | Нет на складе | |
| 5 | 04A0251 | Хомут | Нет на складе | |
| 6 | 04B0251 | Винт | Нет на складе | |
| 7 | 15D0002 | Фитинг | Нет на складе | |
| 8 | 01B0142 | Болт | Нет на складе | |
| 9 | 06B0008 | Шайба | Нет на складе | |
| 10 | 10D0021 | Труба | Нет на складе | |
| 11 | 04B0035 | Винт | Нет на складе | |
| 12 | 09C0029 | Хомут | Нет на складе | |
| 13 | 30A0178 | Рукав низкого давления | Нет на складе | |
| 14 | 15D0087 | Фитинг | Нет на складе | |
| 15 | 15D0080 | Труба | Нет на складе | |
| 16 | 07C0005 | Рукав | Нет на складе | |
| 17 | 07C0004 | Шланг | Нет на складе | |
| 18 | 10D0012 | Возвратная трубка | Нет на складе | |
| 19 | 01B0009 | BOLT | Нет на складе | |
| 20 | 12C0006 | Клапан обратный | Нет на складе | |
| 21 | 10D0022 | Труба фланцевая соединительная | Нет на складе | |
| 22 | 10D0014 | Труба фланцевая | Нет на складе | |
| 23 | 08B0010 | Палец | Нет на складе | |
| 24 | 16D0031 | Болт винтовой | Нет на складе | |
| 25 | 78A0002 | Основание | Нет на складе | |
| 26 | 55A0055 | Втулка | Нет на складе | |
| 27 | 65A0005 | Золотник | Нет на складе | |
| 28 | 75A0004 | Пружина | Нет на складе | |
| 29 | 76A0008 | Кольцо защитное | Нет на складе | |
| 30 | 03B0032 | Гайка | Нет на складе | |
| 31 | 75A0006 | Пружина | Нет на складе | |
| 32 | 65A0008 | Золотник | Нет на складе | |
| 33 | 55A0056 | Втулка | Нет на складе | |
| 34 | 16D0032 | Болт винтовой | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
