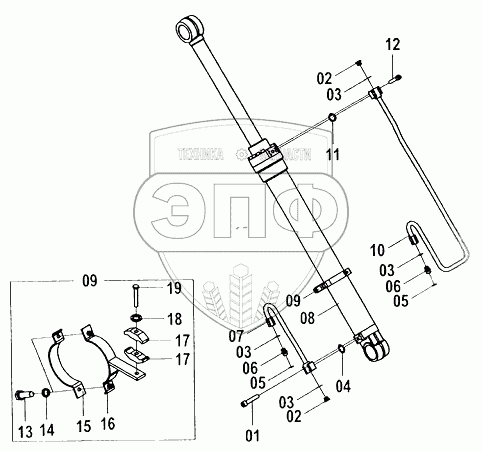

Каталог запасных частей к технике: LiuGong CLG-225. Трубопровод стрелы (B)
1
2
2
3
3
3
3
4
5
5
6
6
7
8
9
9
10
11
12
13
14
15
16
17
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 04B0153 | Винт | Нет на складе | |
| 2 | 05A0070 | Заглушка | Нет на складе | |
| 3 | 12B0379 | Кольцо круглого сечения | Нет на складе | |
| 4 | 12B0251 | Кольцо круглого сечения | Нет на складе | |
| 5 | 12B0021 | Кольцо круглого сечения | Нет на складе | |
| 6 | 36B0043 | Смычка | Нет на складе | |
| 7 | 02C0284 | Трубка | Нет на складе | |
| 8 | 10C0106 | Гидроцилиндр стрелы правый | Нет на складе | |
| 9 | 09C0139 | Хомут | Нет на складе | |
| 10 | 02C0316 | Трубка | Нет на складе | |
| 11 | 12B0271 | Кольцо круглого сечения | Нет на складе | |
| 12 | 04B0278 | Винт | Нет на складе | |
| 13 | 01B0103 | Болт | Нет на складе | |
| 14 | 06B0007 | WASHER | Нет на складе | |
| 15 | 21A1237 | Хомут | Нет на складе | |
| 16 | 17D0081 | Хомут | Нет на складе | |
| 17 | 72A1237 | Хомут | Нет на складе | |
| 18 | 06B0001 | WASHER | Нет на складе | |
| 19 | 00B0019 | Болт | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
