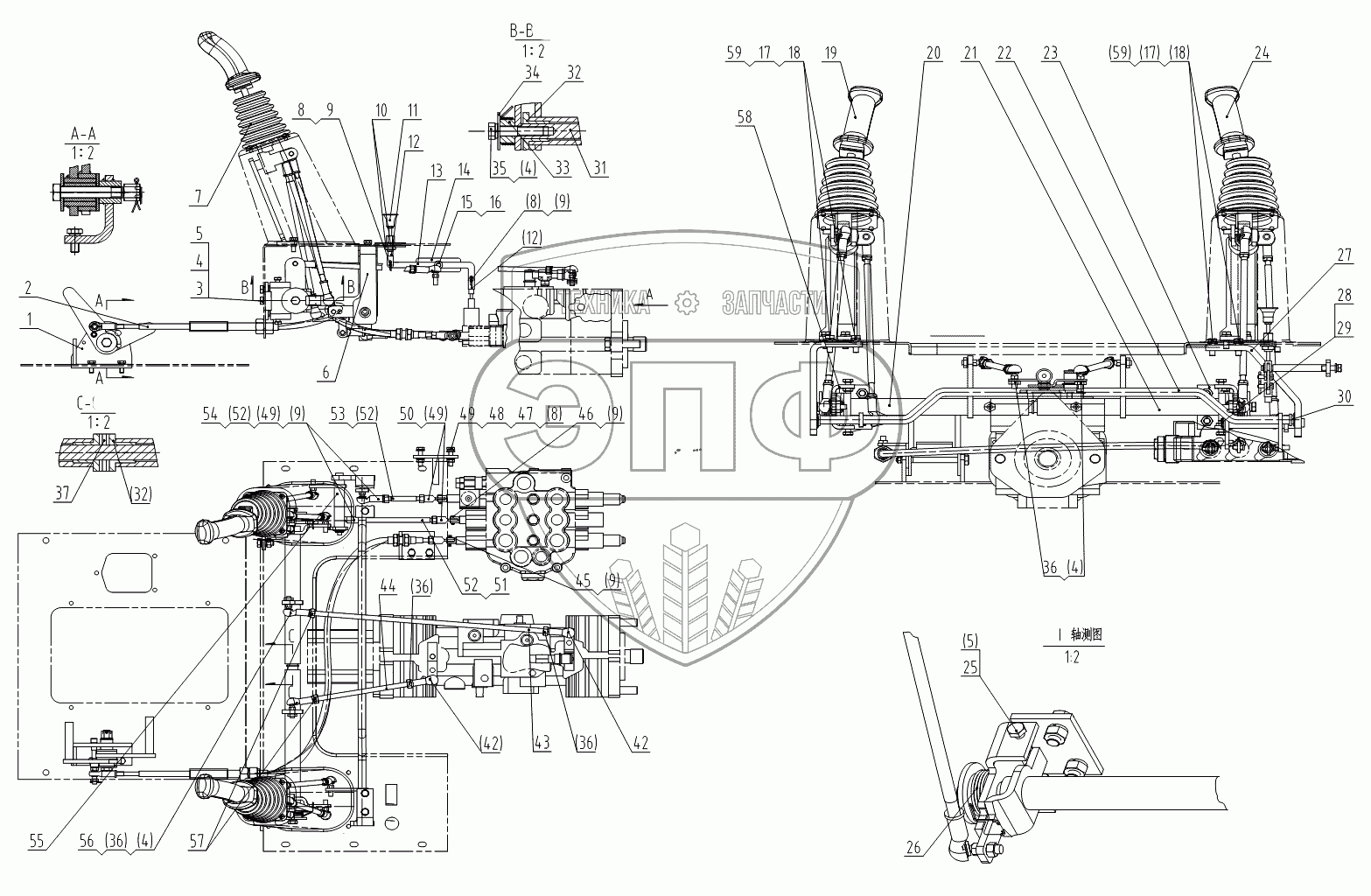

Каталог запасных частей к технике: LiuGong CLG-375A. 24E0041 010 CONTROL SYSTEM
1
2
3
4
4
4
4
5
5
6
7
8
8
8
9
9
9
9
9
10
11
12
12
13
14
15
16
17
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
34
35
36
36
36
36
37
42
42
43
44
45
46
48
49
49
49
50
51
52
52
52
53
54
55
56
57
58
59
59
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 24C0468 | PEDAL AS | Нет на складе | |
| 2 | 54C0341 | FLEXIBLE SHAFT | Нет на складе | |
| 3 | 00B0012 | BOLT | Нет на складе | |
| 4 | 06B0347 | WASHER | Нет на складе | |
| 5 | 03B0053 | NUT | Нет на складе | |
| 6 | 00D5326 | BRACKET | Нет на складе | |
| 7 | 24C0383 | CONTROL LEVER AS | Нет на складе | |
| 8 | 08B0042 | PIN | Нет на складе | |
| 9 | 08B0007 | Палец | Нет на складе | |
| 10 | 10A2752 | SHIM | Нет на складе | |
| 11 | 24C0466 | ROD AS | Нет на складе | |
| 12 | 73A0090 | FORK | Нет на складе | |
| 13 | 00D7569 | BRACKET | Нет на складе | |
| 14 | 00D5310 | BRACKET | Нет на складе | |
| 15 | 07B0377 | SNAP RING | Нет на складе | |
| 16 | 06B0005 | WASHER | Нет на складе | |
| 17 | 00B0085 | Болт | Нет на складе | |
| 18 | 06B0348 | WASHER | Нет на складе | |
| 19 | 23C0083 | HANDLE-LH | Нет на складе | |
| 20 | 16D0367 | CONTROL LEVER | Нет на складе | |
| 21 | 16D0368 | CONTROL LEVER-RH | Нет на складе | |
| 22 | 16D0834 | CONTROL LEVER | Нет на складе | |
| 23 | 02D3751 | BRACKET | Нет на складе | |
| 24 | 23C0084 | HANDLE-RH | Нет на складе | |
| 25 | 00B0002 | Болт | Нет на складе | |
| 26 | 75A0195 | SPRING | Нет на складе | |
| 27 | 00D5327 | BRACKET | Нет на складе | |
| 28 | 56A0354 | GASKET | Нет на складе | |
| 29 | 07B0253 | SNAP RING | Нет на складе | |
| 30 | 25B0051 | KNUCKLE BEARING | Нет на складе | |
| 31 | 61A0591 | SHAFT | Нет на складе | |
| 32 | 55A0709 | BUSHING | Нет на складе | |
| 33 | 55A3961 | STEEL SLEEVE | Нет на складе | |
| 34 | 52A0250 | SHIM | Нет на складе | |
| 35 | 01B0100 | Болт | Нет на складе | |
| 36 | 03B0158 | NUT | Нет на складе | |
| 37 | 57A0237 | SHIM | Нет на складе | |
| 42 | 25K0002 | KNUCKLE BEARING | Нет на складе | |
| 43 | 64A0344 | TENSION BAR | Нет на складе | |
| 44 | 64A0321 | LINKAGE | Нет на складе | |
| 45 | 60A0906 | PIN | Нет на складе | |
| 46 | 61A1087 | PIN | Нет на складе | |
| 48 | 00B0102 | BOLT | Нет на складе | |
| 49 | 03B0021 | NUT | Нет на складе | |
| 50 | 73A0091 | RING | Нет на складе | |
| 51 | 64A0741 | LINKAGE | Нет на складе | |
| 52 | 03B0474 | Гайка | Нет на складе | |
| 53 | 64A0740 | LINKAGE | Нет на складе | |
| 54 | 25C0111 | KNUCKLE BEARING | Нет на складе | |
| 55 | 16D0839 | CONTROL LEVER | Нет на складе | |
| 56 | 25K0003 | KNUCKLE BEARING | Нет на складе | |
| 57 | 03B0712 | NUT | Нет на складе | |
| 58 | 02D1678 | BRACKET | Нет на складе | |
| 59 | 06B0086 | WASHER | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
