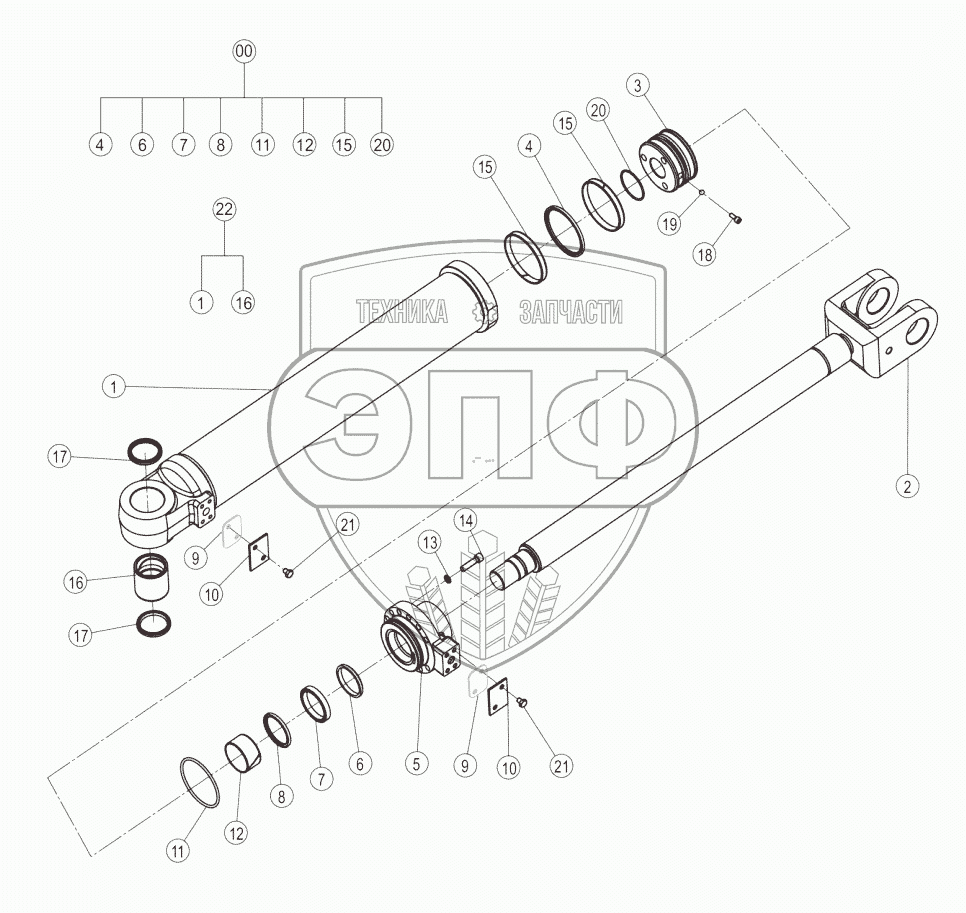

Каталог запасных частей к технике: LiuGong CLG-835H. 10C2780_000_00 BOOM CYLINDER
SP151741
1
1
2
3
4
4
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
14
15
15
15
16
16
17
17
18
19
20
20
21
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| SP151741 | SP151741 | Boom cylinder repair kit | Нет на складе | |
| 1 | 13D1381 | Cylinder body | Нет на складе | |
| 2 | 14D0550 | Piston rod | Нет на складе | |
| 3 | 50A0833 | Piston | Нет на складе | |
| 4 | 34C0032 | Seal ring | Нет на складе | |
| 5 | 53A2191 | Cylinder head | Нет на складе | |
| 6 | 13B1239 | Dust ring | Нет на складе | |
| 7 | 13B1240 | Y-seal | Нет на складе | |
| 8 | 34C0030 | Seal | Нет на складе | |
| 9 | Shum | Shim | Нет на складе | |
| 10 | 11A0003 | Крышка | Нет на складе | |
| 11 | 12B0107 | O-RING | Нет на складе | |
| 12 | 80A1353 | Support ring | Нет на складе | |
| 13 | 06B0008 | Шайба | Нет на складе | |
| 14 | 04B0266 | SCREW | Нет на складе | |
| 15 | 80A1354 | Support ring | Нет на складе | |
| 16 | 55A0404 | Bushing | Нет на складе | |
| 17 | 35C0013 | Прокладка | Нет на складе | |
| 18 | 04B0078 | Болт | Нет на складе | |
| 19 | Steelball | Steel ball | Нет на складе | |
| 20 | 12B0032 | O-RING | Нет на складе | |
| 21 | 00B0301 | Болт | Нет на складе | |
| 22 | 13D1381X1 | Cylinder body | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
