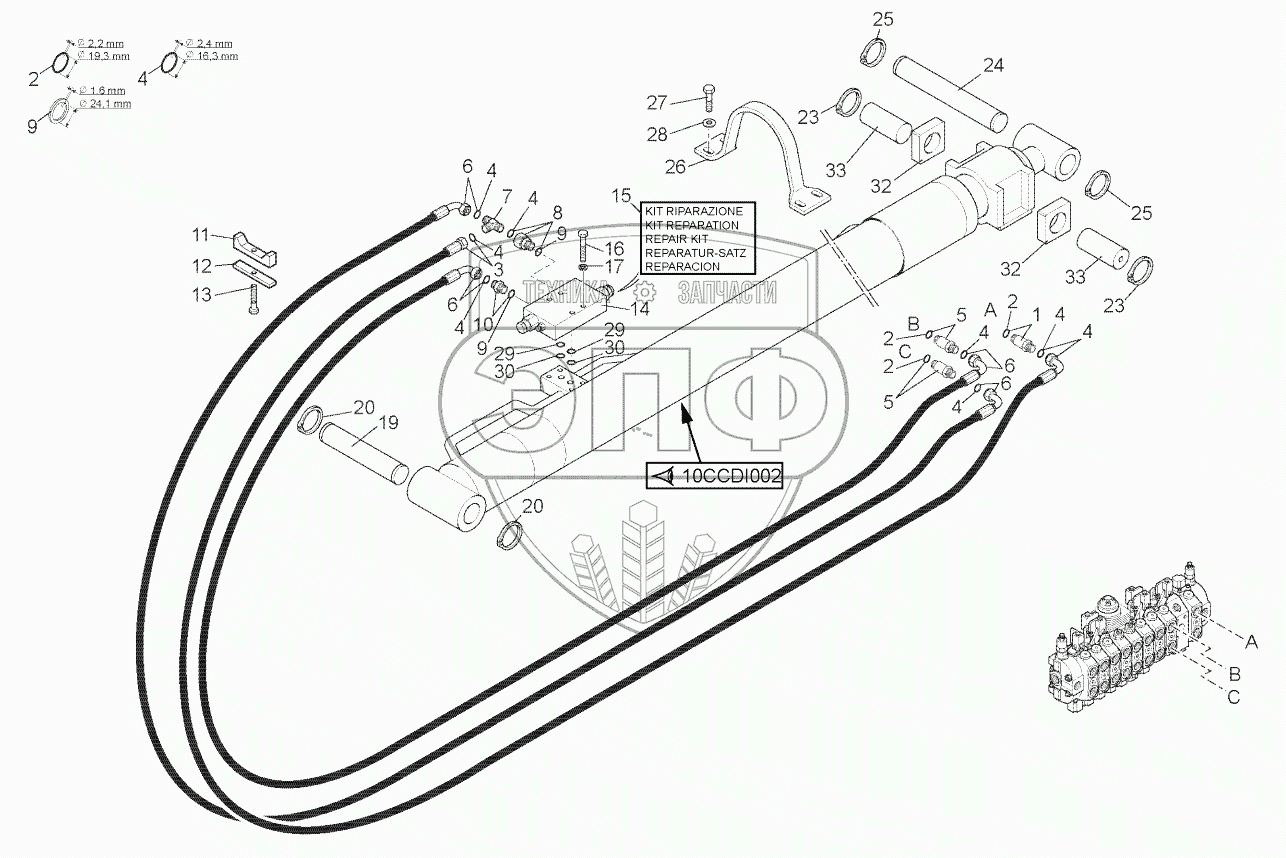

Каталог запасных частей к технике: MANITOU MT-X1235STS3-E3. HYDRAULIC (Jib circuit)
1
2
2
2
2
3
4
4
4
4
4
4
4
4
4
5
5
6
6
6
6
7
8
9
9
9
10
11
12
13
14
15
16
17
19
20
20
23
23
24
25
25
26
27
28
29
29
30
30
32
32
33
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 174549 | Extension union | Нет на складе | |
| 2 | 169373 | O ring | Нет на складе | |
| 3 | 222241 | Hose | Нет на складе | |
| 4 | 86788 | O ring | Нет на складе | |
| 5 | 174549 | Extension union | Нет на складе | |
| 6 | 222240 | Hose | Нет на складе | |
| 7 | 89824 | T-connector | Нет на складе | |
| 8 | 209618 | Pipe fitting | Нет на складе | |
| 9 | 190878 | Watertight seal | Нет на складе | |
| 10 | 190222 | Union | Нет на складе | |
| 11 | 211851 | Guide | Нет на складе | |
| 12 | 211852 | Plate | Нет на складе | |
| 13 | 58533 | Screw | Нет на складе | |
| 14 | 199263 | Valve | Нет на складе | |
| 15 | 550466 | Repair kit | Нет на складе | |
| 16 | 31003 | Screw | Нет на складе | |
| 17 | 42232 | Washer | Нет на складе | |
| 19 | 267226 | Pin | Нет на складе | |
| 20 | 9999 | Circlip | Нет на складе | |
| 23 | 497823 | Ring | Нет на складе | |
| 24 | 267221 | Pin | Нет на складе | |
| 25 | 9999 | Circlip | Нет на складе | |
| 26 | 257284 | Clamp | Нет на складе | |
| 27 | 44807 | Screw | Нет на складе | |
| 28 | 61676 | Washer | Нет на складе | |
| 29 | 478002 | Anti-extrusion seal | Нет на складе | |
| 30 | 9047 | O ring | Нет на складе | |
| 32 | 249364 | Retainer | Нет на складе | |
| 33 | 267229 | Pin | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
