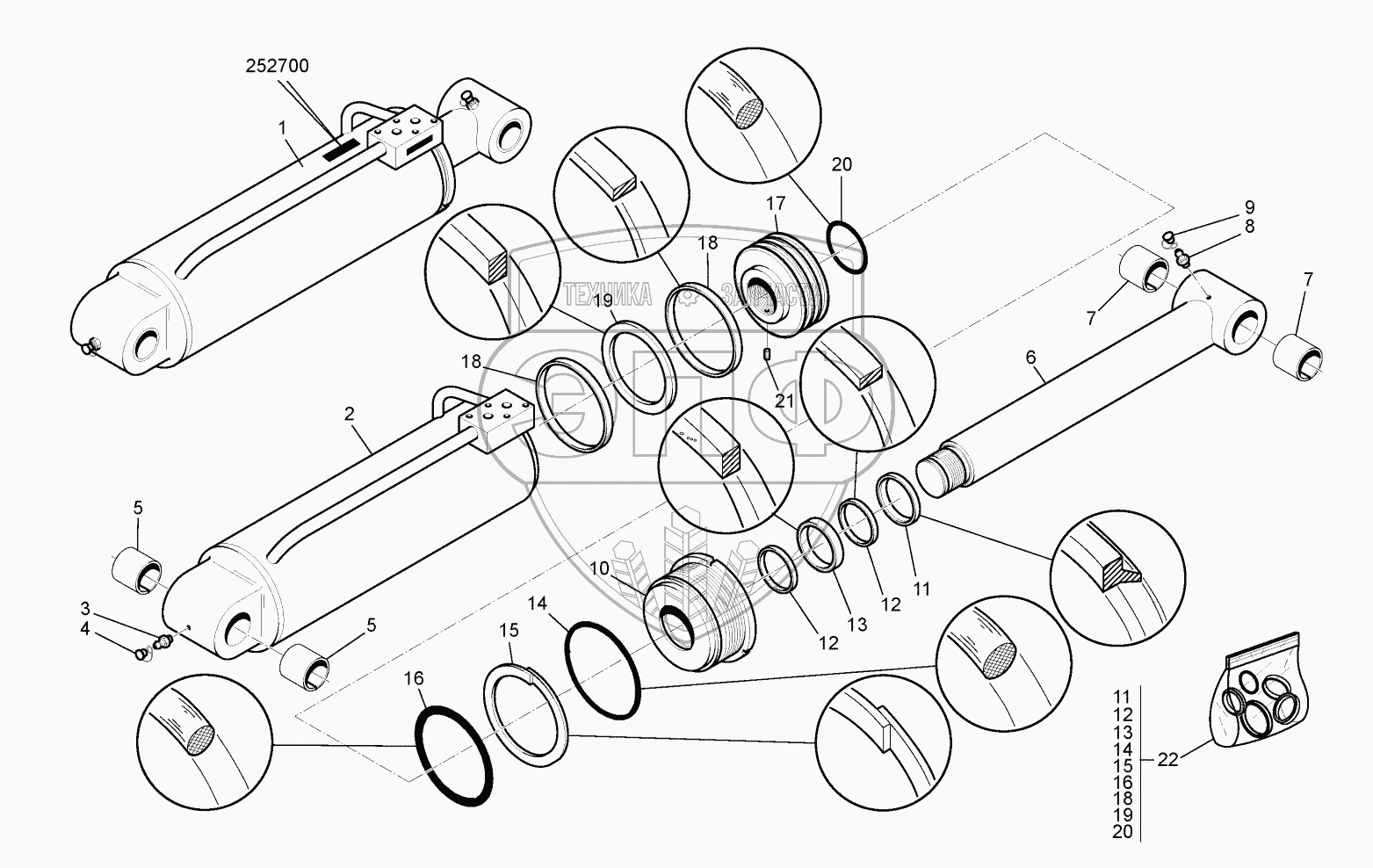

Каталог запасных частей к технике: MANITOU MT-X1235STS3-E3. HYDRAULIC (Tilt cylinder)
1
2
3
4
5
5
6
7
7
8
9
10
11
11
12
12
12
13
13
14
14
15
15
16
16
17
18
18
18
19
19
20
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 252700 | Cylinder ass'y | Нет на складе | |
| 2 | 551268 | Cylinder liner | Нет на складе | |
| 3 | 125963 | Grease nipple | Нет на складе | |
| 4 | 192777 | Cover | Нет на складе | |
| 5 | 209455 | Bushing | Нет на складе | |
| 6 | 551267 | Rod | Нет на складе | |
| 7 | 209455 | Bushing | Нет на складе | |
| 8 | 125963 | Grease nipple | Нет на складе | |
| 9 | 192777 | Cover | Нет на складе | |
| 10 | 703626 | Cylinder head | Нет на складе | |
| 11 | 551273 | Seal | Нет на складе | |
| 12 | 600741 | Seal | Нет на складе | |
| 13 | 51981 | Seal | Нет на складе | |
| 14 | 551272 | ''0'' ring | Нет на складе | |
| 15 | 551271 | Seal | Нет на складе | |
| 16 | 551270 | Seal | Нет на складе | |
| 17 | 551263 | Piston | Нет на складе | |
| 18 | 551265 | Seal | Нет на складе | |
| 19 | 551266 | Seal | Нет на складе | |
| 20 | 5239 | 0 ring | Нет на складе | |
| 21 | 551264 | Screw | Нет на складе | |
| 22 | 551274 | Seal kit | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
