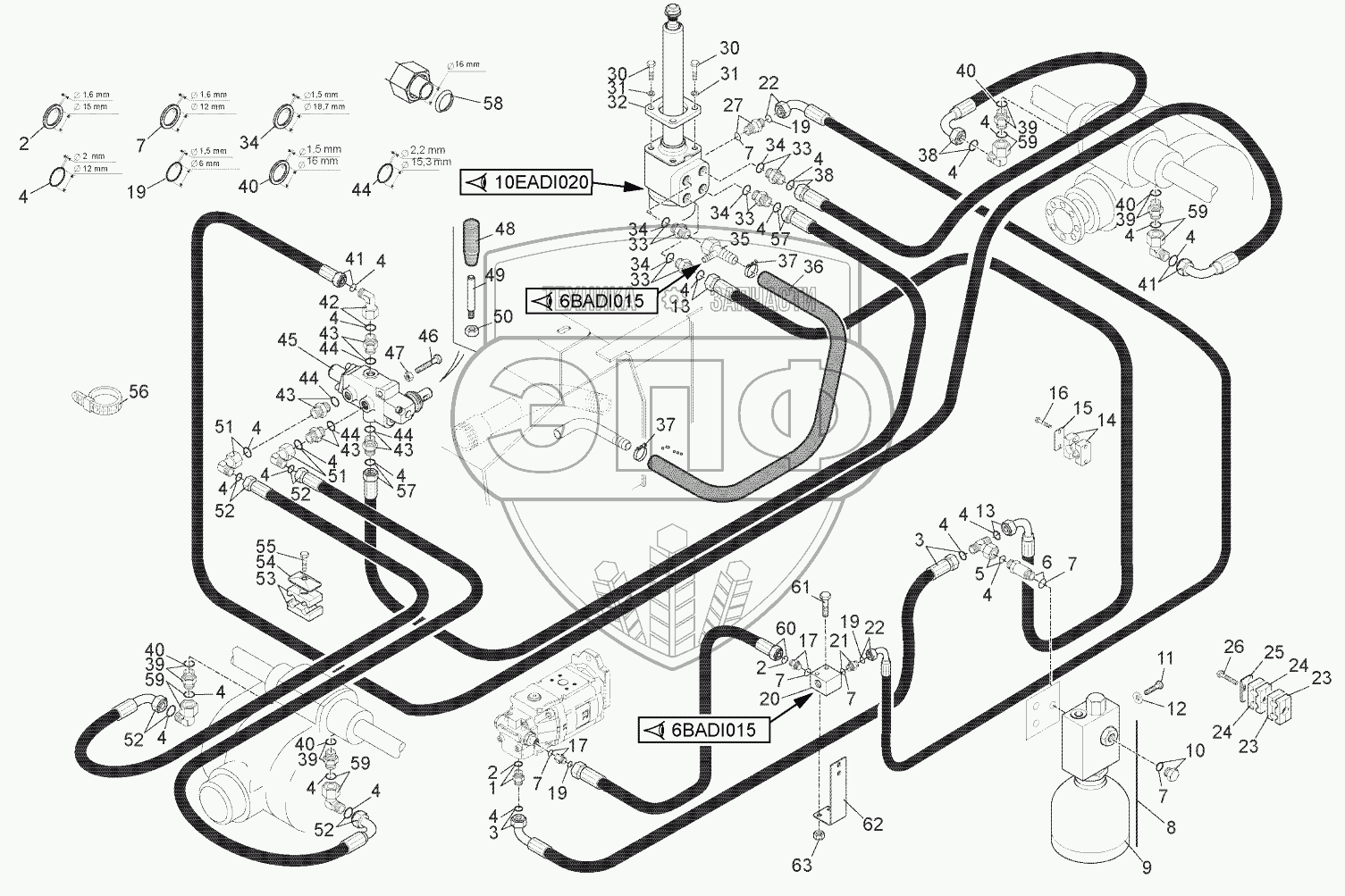

Каталог запасных частей к технике: MANITOU MT-X1740SLTS3-E3. HYDRAULIC (STREERING CIRCUIT)
1
2
2
2
3
3
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
5
6
7
7
7
7
7
7
7
8
9
10
11
12
13
13
14
15
16
17
17
19
19
19
19
20
21
22
22
23
23
24
24
25
26
27
30
30
31
31
32
33
33
33
33
34
34
34
34
34
35
36
37
37
38
38
39
39
39
39
40
40
40
40
40
41
41
42
43
43
43
43
44
44
44
44
44
45
46
47
48
49
50
51
51
52
52
52
52
53
54
55
56
57
57
58
59
59
59
59
60
61
62
63
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 193772 | Union | Нет на складе | |
| 2 | 190877 | Watertight seal | Нет на складе | |
| 3 | 211719 | Hose | Нет на складе | |
| 4 | 219457 | O ring | Нет на складе | |
| 5 | 217048 | Adaptor t-connector | Нет на складе | |
| 6 | 217098 | Pipe fitting | Нет на складе | |
| 7 | 177636 | Watertight seal | Нет на складе | |
| 8 | 248404 | Complete hydraulic accumulator | Нет на складе | |
| 9 | 305971 | Hydraulic accumulator | Нет на складе | |
| 10 | 212080 | Plug | Нет на складе | |
| 11 | 57446 | Screw | Нет на складе | |
| 12 | 63351 | Washer | Нет на складе | |
| 13 | 211724 | Hose | Нет на складе | |
| 14 | 168488 | Half clamp | Нет на складе | |
| 15 | 168491 | Protection plate | Нет на складе | |
| 16 | 58526 | Screw | Нет на складе | |
| 17 | 191197 | Union | Нет на складе | |
| 19 | 190013 | O ring | Нет на складе | |
| 20 | 480079 | Valve | Нет на складе | |
| 21 | 191197 | Union | Нет на складе | |
| 22 | 213523 | Hose | Нет на складе | |
| 23 | 168492 | Half clamp | Нет на складе | |
| 24 | 168758 | Half clamp | Нет на складе | |
| 25 | 168494 | Protection plate | Нет на складе | |
| 26 | 58533 | Screw | Нет на складе | |
| 27 | 213402 | Extension connector | Нет на складе | |
| 30 | 63545 | Screw | Нет на складе | |
| 31 | 42232 | Washer | Нет на складе | |
| 32 | 286969 | Spacer | Нет на складе | |
| 33 | 480158 | Pipe fitting | Нет на складе | |
| 34 | 184787 | Watertight seal | Нет на складе | |
| 35 | 190457 | Pipe fitting | Нет на складе | |
| 36 | 184846 | Sleeve | Нет на складе | |
| 37 | 579901 | Clamp | Нет на складе | |
| 38 | 211723 | Hose | Нет на складе | |
| 39 | 209632 | Pipe fitting | Нет на складе | |
| 40 | 177637 | Watertight seal | Нет на складе | |
| 41 | 211724 | Hose | Нет на складе | |
| 42 | 293719 | Pipe fitting | Нет на складе | |
| 43 | 74362 | Union | Нет на складе | |
| 44 | 169552 | O ring | Нет на складе | |
| 45 | 285567 | Control valve | Нет на складе | |
| 46 | 60698 | Screw | Нет на складе | |
| 47 | 54242 | Nut | Нет на складе | |
| 48 | 202226 | Handle | Нет на складе | |
| 49 | 210709 | Lever | Нет на складе | |
| 50 | 58528 | Nut | Нет на складе | |
| 51 | 193325 | Elbow connector adaptor | Нет на складе | |
| 52 | 211722 | Lifting cylinder hose | Нет на складе | |
| 53 | 170387 | Half clamp | Нет на складе | |
| 54 | 168854 | Protection plate | Нет на складе | |
| 55 | 58531 | Screw | Нет на складе | |
| 56 | 21980 | Clamp | Нет на складе | |
| 57 | 209635 | Hose | Нет на складе | |
| 58 | 169438 | Watertight seal | Нет на складе | |
| 59 | 193325 | Elbow connector adaptor | Нет на складе | |
| 60 | 487028 | Hose | Нет на складе | |
| 61 | 58526 | Screw | Нет на складе | |
| 62 | 218419 | Support | Нет на складе | |
| 63 | 25714 | Nut | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
