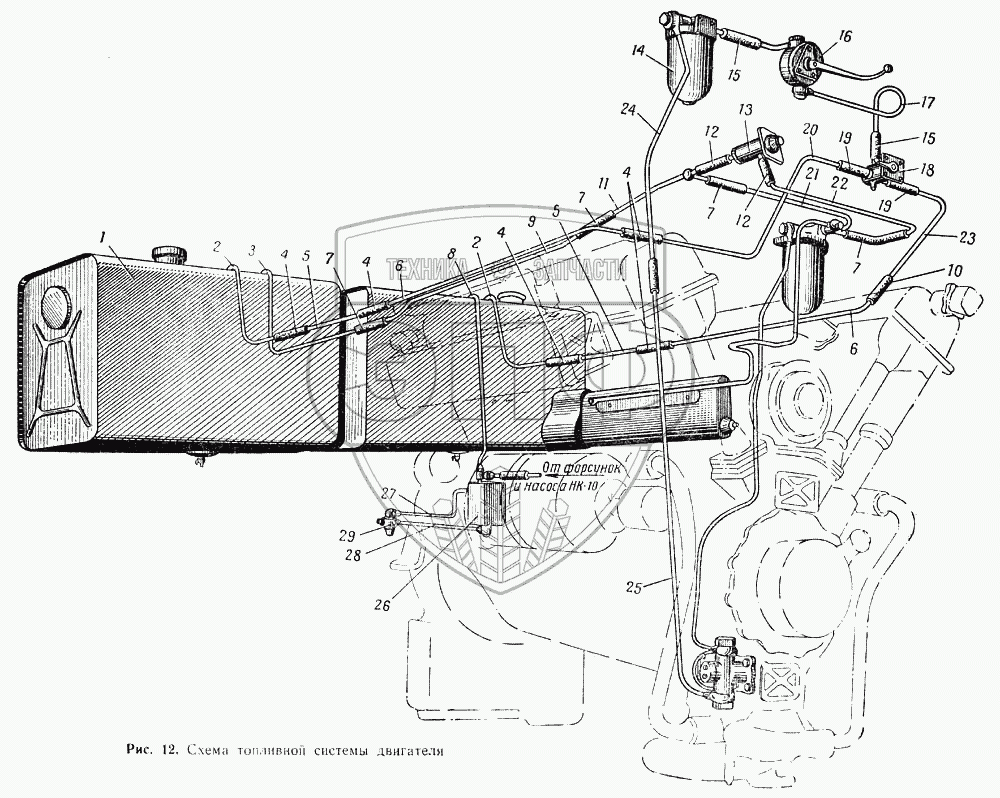

Каталог запасных частей к технике: МАЗ-537. Схема топливной системы двигателя
1
2
2
3
4
4
4
4
5
5
6
6
7
7
7
7
8
9
10
11
12
12
13
14
15
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 535Б-1018296 | 535Б-1018296 | Прокладка | Нет на складе | |
| 535А-1104224 | 535А-1104224 | Болт поворотного угольника | Нет на складе | |
| 535-А-1104522 | 535-А-1104522 | Шланг защитный | Нет на складе | |
| 537-1104530 | 537-1104530 | Угольник поворотный с патрубком в сборе | Нет на складе | |
| 537-1104502 | 537-1104502 | Трубка выпуска воздуха в сборе | Нет на складе | |
| 537-1104516 | 537-1104516 | Топливопровод сливной от насоса НК-10 к бачку в сборе | Нет на складе | |
| 535А-3506223-А | 535А-3506223-А | Прокладка | Нет на складе | |
| 535А-1804397-А | 535А-1804397-А | Прокладка резиновая | Нет на складе | |
| 535А-1104526-А | 535А-1104526-А | Прокладка | Нет на складе | |
| 535А-1104237 | 535А-1104237 | Прокладка | Нет на складе | |
| 535А-1104226 | 535А-1104226 | Прокладка | Нет на складе | |
| 537-1104194 | 537-1104194 | Патрубок соединительный топливопроводов | Нет на складе | |
| 537-1104539 | 537-1104539 | Патрубок с угольником в сборе | Нет на складе | |
| 537-1104525 | 537-1104525 | Зажим топливного фильтра двигателя Д12А | Нет на складе | |
| 537-1104238 | 537-1104238 | Зажим проходной топливного фильтра двигателя | Нет на складе | |
| 200-1203042 | 200-1203042 | Втулка | Нет на складе | |
| 1 | 537-1101010-А | Бак топливный в сборе | Нет на складе | |
| 2 | 537-1104202-Б | Топливопровод от баков к распределительному крану I-й | Нет на складе | |
| 3 | 537-1104252 | Топливопровод от клапана выпуска воздуха к правому топливному баку III-й | Нет на складе | |
| 4 | 537-1104211 | Шланг соединительный | Нет на складе | |
| 5 | 537-1104264 | Топливопровод от баков к распределительному крану II-й | Нет на складе | |
| 6 | 537-1104268 | Топливопровод от баков к распределительному крану III-й | Нет на складе | |
| 7 | 537-1104544 | Шланг соединительный | Нет на складе | |
| 8 | 537-1104277 | Труба вентиляционная | Нет на складе | |
| 9 | 537-1104250 | Топливопровод от клапана выпуска воздуха к правому топливному баку II-й | Нет на складе | |
| 10 | 537-1104213 | Шланг соединительный | Нет на складе | |
| 11 | 537-1104246 | Топливопровод от клапана выпуска воздуха к правому топливному баку I-й в сборе | Нет на складе | |
| 12 | 537-1104546 | Шланг соединительный | Нет на складе | |
| 13 | 401.05.65сб-3 | Клапан выпуска воздуха | Нет на складе | |
| 14 | 537-1105510-Б | Фильтр грубой очистки топлива в сборе | Нет на складе | |
| 15 | 537-Б-1104212 | Шланг соединительный | Нет на складе | |
| 16 | 537-1105710-Б | Ручной насос РНА-1А с фланцем и уплотнителем в сборе | Нет на складе | |
| 17 | 537-1104214-Б | Топливопровод от распределительного крана к ручному насосу в сборе | Нет на складе | |
| 18 | 537-1105810 | Кран топливораспределительный в сборе | Нет на складе | |
| 19 | 535А-1035066 | Шланг соединительный | Нет на складе | |
| 20 | 537-1104270 | Топливопровод от правого бака к распределительному крану 1Y-й в сборе | Нет на складе | |
| 21 | 537-1104240-Б | Топливопровод беспрерывного удаления воздуха в сборе | Нет на складе | |
| 22 | 537-1104242-Б | Топливопровод сливной от фильтров к клапану выпуска воздуха | Нет на складе | |
| 23 | 537-1104271 | Топливопровод от левого бака к распределительному крану 1Y-й в сборе | Нет на складе | |
| 24 | 537-1104230-Б | Топливопровод от фильтра грубой очистки к соединительному шлангу в сборе | Нет на складе | |
| 25 | 537-1104234-Б | Топливопровод от соединительного шланга к насосу БНК-12ТК в сборе | Нет на складе | |
| 26 | 537-1105658 | Бачок для слива топлива с трубкой в сборе | Нет на складе | |
| 27 | 537-1104279 | Трубка дренажная | Нет на складе | |
| 28 | 537-1104254 | Топливопровод сливной от бачка к клапану | Нет на складе | |
| 29 | 537-1104410 | Клапан сливной в сборе | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
