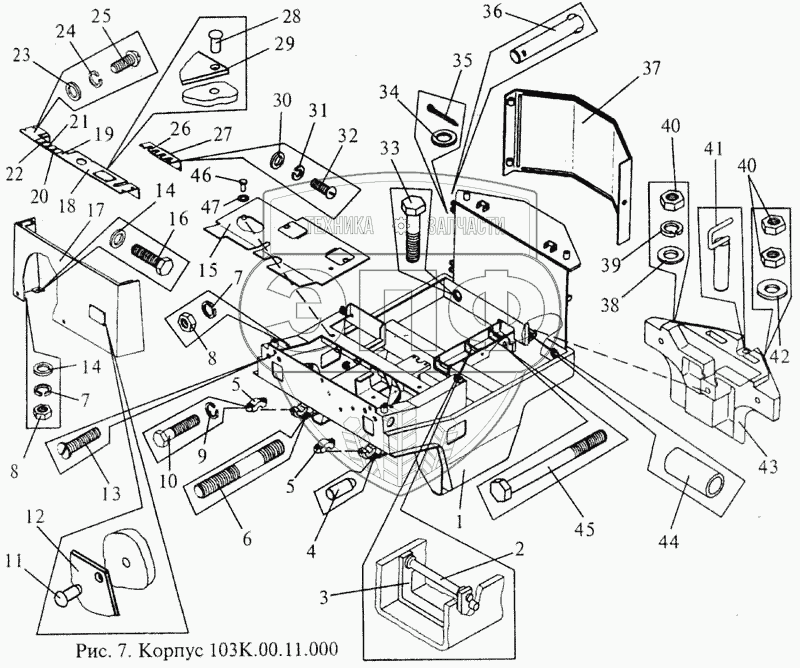

Каталог запасных частей к технике: МЗИК ЭП-103КО. Корпус
1
2
3
4
5
5
6
7
7
8
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
36
37
38
39
40
40
41
42
43
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 103К.00.11.010 | Рама | Нет на складе | |
| 2 | 103К.00.01.278 | Стержень | Нет на складе | |
| 3 | 103К.00.01.277 | Вкладыш | Нет на складе | |
| 4 | 103К.00.01.104 | Штифт | Нет на складе | |
| 5 | 103.00.01.103 | Крышка | Нет на складе | |
| 6 | 103.00.01.086 | Шпилька | Нет на складе | |
| 7 | Шайба 8 65Г 06 {ГОСТ 6402-70} | Шайба 8 65Г 06 {ГОСТ 6402-70} | Нет на складе | |
| 8 | Гайка М8.6Н.5.06 {ГОСТ 2524-70} | Гайка М8.6Н.5.06 {ГОСТ 2524-70} | Нет на складе | |
| 9 | Шайба 12 65Г 06 {ГОСТ 6402-70} | Шайба 12 65Г 06 {ГОСТ 6402-70} | Нет на складе | |
| 10 | Болт 4М12-8gх40.46.06 {ГОСТ 7796-70} | Болт 4М12-8gх40.46.06 {ГОСТ 7796-70} | Нет на складе | |
| 11 | 8ХЮ.990.112 | Гвоздь для металла | Нет на складе | |
| 12 | 103К.00.01.248 | Табличка | Нет на складе | |
| 13 | Винт ВМ8-8gх25.46.06 {ГОСТ 17475-80} | Винт ВМ8-8gх25.46.06 {ГОСТ 17475-80} | Нет на складе | |
| 14 | Шайба С8х1,5.01.08кп.06 {ГОСТ 11371-78} | Шайба С8х1,5.01.08кп.06 {ГОСТ 11371-78} | Нет на складе | |
| 15 | 103К.00.01.060-04 | Полик | Нет на складе | |
| 16 | Болт М8-8gх25.46.06 {ГОСТ 7796-70} | Болт М8-8gх25.46.06 {ГОСТ 7796-70} | Нет на складе | |
| 17 | 103К.00.01.020-03 | Капот | Нет на складе | |
| 18 | 103К.00.01.070 | Крышка | Нет на складе | |
| 19 | 103К.00.01.006 | Табличка | Нет на складе | |
| 20 | 103К.00.01.007 | Табличка | Нет на складе | |
| 21 | 103К.00.01.008 | Табличка | Нет на складе | |
| 22 | 103К.00.01.009 | Табличка | Нет на складе | |
| 23 | Шайба 6х1,2.04.06 {ГОСТ 11371-78} | Шайба 6х1,2.04.06 {ГОСТ 11371-78} | Нет на складе | |
| 24 | Шайба 6 65Г 06 {ГОСТ 6402-70} | Шайба 6 65Г 06 {ГОСТ 6402-70} | Нет на складе | |
| 25 | Винт ВМ6-8gх10.46.06 {ГОСТ 17473-80} | Винт ВМ6-8gх10.46.06 {ГОСТ 17473-80} | Нет на складе | |
| 26 | 103К.00.01.001-03 | Крышка | Нет на складе | |
| 27 | 103К.00.01.271 | Табличка | Нет на складе | |
| 28 | Заклепка 2х7.37.Хим.Окс.хр {ГОСТ 10299-80} | Заклепка 2х7.37.Хим.Окс.хр {ГОСТ 10299-80} | Нет на складе | |
| 29 | 103К.00.01.004 | Табличка | Нет на складе | |
| 30 | Шайба 4.01.08кп.06 {ГОСТ 11371-78} | Шайба 4.01.08кп.06 {ГОСТ 11371-78} | Нет на складе | |
| 31 | Шайба 4 65Г 06 {ГОСТ 6402-70} | Шайба 4 65Г 06 {ГОСТ 6402-70} | Нет на складе | |
| 32 | Винт ВМ4-8gх10.46.06 {ГОСТ 17473-80} | Винт ВМ4-8gх10.46.06 {ГОСТ 17473-80} | Нет на складе | |
| 33 | Болт М24-8gх110.56.06 {ГОСТ 7796-70} | Болт М24-8gх110.56.06 {ГОСТ 7796-70} | Нет на складе | |
| 34 | Шайба 10.02.Ст3кп.06 {ГОСТ 11371-78} | Шайба 10.02.Ст3кп.06 {ГОСТ 11371-78} | Нет на складе | |
| 35 | Шплинт 3,2х20.06 {ГОСТ 397-79} | Шплинт 3,2х20.06 {ГОСТ 397-79} | Нет на складе | |
| 36 | Ось 6-10b12х65.45 Кд15.хр {ГОСТ 9650-80} | Ось 6-10b12х65.45 Кд15.хр {ГОСТ 9650-80} | Нет на складе | |
| 36 | 103К.00.01.279 | Ось | Нет на складе | |
| 37 | 103К.00.01.040 | Дверь | Нет на складе | |
| 38 | Шайба 24.01.08кп.06 {ГОСТ 11371-78} | Шайба 24.01.08кп.06 {ГОСТ 11371-78} | Нет на складе | |
| 39 | Шайба 24 Т 65Г 06 {ГОСТ 6402-70} | Шайба 24 Т 65Г 06 {ГОСТ 6402-70} | Нет на складе | |
| 40 | Гайка М24.6Н.5.06 {ГОСТ 2524-70} | Гайка М24.6Н.5.06 {ГОСТ 2524-70} | Нет на складе | |
| 41 | 103К.00.01.090 | Шкворень | Нет на складе | |
| 42 | 103К.00.01.215 | Шайба | Нет на складе | |
| 43 | 103К.00.01.030 | Противовес | Нет на складе | |
| 44 | 103К.00.01.155 | Втулка | Нет на складе | |
| 45 | Болт М24-8gх240.56.06 {ГОСТ 7796-70} | Болт М24-8gх240.56.06 {ГОСТ 7796-70} | Нет на складе | |
| 46 | Болт М8-6ех10.46.019 {ГОСТ 7808-70} | Болт М8-6ех10.46.019 {ГОСТ 7808-70} | Нет на складе | |
| 47 | Шайба С8х1,5.01.08кп.06 {ГОСТ 11371-78} | Шайба С8х1,5.01.08кп.06 {ГОСТ 11371-78} | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
