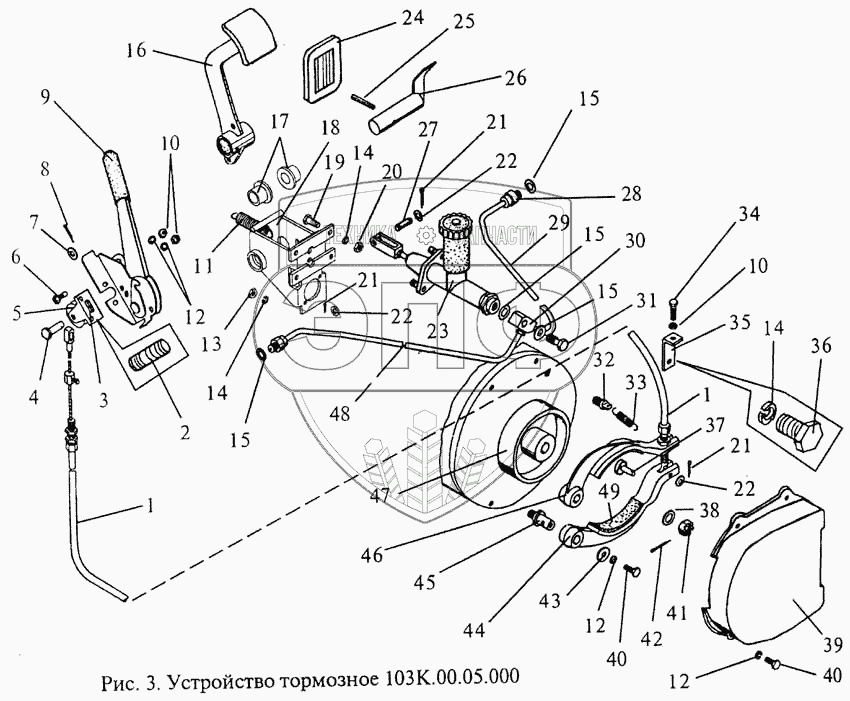

Каталог запасных частей к технике: МЗИК ЭП-103КО. Устройство тормозное
1
1
2
3
4
5
6
7
8
9
10
10
11
12
12
12
13
14
14
14
15
15
15
15
16
17
18
19
20
21
21
21
22
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
40
41
42
43
44
45
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 103К.00.05.030 | Трос | Нет на складе | |
| 2 | Шпилька 2М6-6g х16.66.06 {ГОСТ 22034-76} | Шпилька 2М6-6g х16.66.06 {ГОСТ 22034-76} | Нет на складе | |
| 3 | 103К.00.05.009 | Кронштейн | Нет на складе | |
| 4 | Ось 6-10f9х36.45.Хим.Фос.прм {ГОСТ 9650-80} | Ось 6-10f9х36.45.Хим.Фос.прм {ГОСТ 9650-80} | Нет на складе | |
| 5 | 103.00.05.063 | Ролик | Нет на складе | |
| 6 | Болт М6-8gх16.46.06 {ГОСТ 7798-70} | Болт М6-8gх16.46.06 {ГОСТ 7798-70} | Нет на складе | |
| 7 | Шайба 10.02.Ст3кп.06 {ГОСТ 11371-78} | Шайба 10.02.Ст3кп.06 {ГОСТ 11371-78} | Нет на складе | |
| 8 | Шплинт 3,2х20.06 {ГОСТ 397-79} | Шплинт 3,2х20.06 {ГОСТ 397-79} | Нет на складе | |
| 9 | 103К.00.05.040 | Рукоятка | Нет на складе | |
| 10 | Гайка М6.6Н.5.06 {ГОСТ 5915-70} | Гайка М6.6Н.5.06 {ГОСТ 5915-70} | Нет на складе | |
| 11 | 103.00.05.067 | Пружина | Нет на складе | |
| 12 | Шайба 6 65Г 06 {ГОСТ 6402-70} | Шайба 6 65Г 06 {ГОСТ 6402-70} | Нет на складе | |
| 13 | Гайка М8х1-6Н.5.06 {ГОСТ 2524-70} | Гайка М8х1-6Н.5.06 {ГОСТ 2524-70} | Нет на складе | |
| 14 | Шайба 8 65Г 06 {ГОСТ 6402-70} | Шайба 8 65Г 06 {ГОСТ 6402-70} | Нет на складе | |
| 15 | 103.00.05.055 | Прокладка | Нет на складе | |
| 16 | 103К.00.05.060 | Педаль | Нет на складе | |
| 17 | 103К.00.05.002 | Втулка | Нет на складе | |
| 18 | 103К.00.05.140 | Кронштейн | Нет на складе | |
| 19 | Болт М8-8gх25.46.06 {ГОСТ 7796-70} | Болт М8-8gх25.46.06 {ГОСТ 7796-70} | Нет на складе | |
| 20 | Гайка М8.6Н.5.06 {ГОСТ 2524-70} | Гайка М8.6Н.5.06 {ГОСТ 2524-70} | Нет на складе | |
| 21 | Шплинт 2х12.06 {ГОСТ 397-79} | Шплинт 2х12.06 {ГОСТ 397-79} | Нет на складе | |
| 22 | Шайба 8х1,5.01.08кп.06 {ГОСТ 11371-78} | Шайба 8х1,5.01.08кп.06 {ГОСТ 11371-78} | Нет на складе | |
| 23 | 408-3505010-10 | Цилиндр главный тормоза в сборе | Нет на складе | |
| 24 | 103К.00.05.101 | Накладка | Нет на складе | |
| 25 | Штифт 5х45Хим.Окс.прм {ГОСТ 19119-80} | Штифт 5х45Хим.Окс.прм {ГОСТ 19119-80} | Нет на складе | |
| 26 | 103К.00.05.090 | Ось | Нет на складе | |
| 27 | Ось 2-8f9х36.25.Хим.Фос.прм {ГОСТ 9650-80} | Ось 2-8f9х36.25.Хим.Фос.прм {ГОСТ 9650-80} | Нет на складе | |
| 28 | 103.00.05.009 | Штуцер | Нет на складе | |
| 29 | 103К.00.05.120 | Трубка | Нет на складе | |
| 30 | 103.00.05.056 | Тройник | Нет на складе | |
| 31 | 103.00.05.038 | Болт | Нет на складе | |
| 32 | 103К.00.05.107 | Палец | Нет на складе | |
| 33 | 103.00.05.005 | Пружина | Нет на складе | |
| 34 | Болт М6-8gх30.46.06 {ГОСТ 7798-70} | Болт М6-8gх30.46.06 {ГОСТ 7798-70} | Нет на складе | |
| 35 | 103К.00.05.103 | Кронштейн | Нет на складе | |
| 36 | Болт М8-8gх14.46.06 {ГОСТ 7796-70} | Болт М8-8gх14.46.06 {ГОСТ 7796-70} | Нет на складе | |
| 37 | Ось 6-8d11х36.25.Хим.Фос.прм {ГОСТ 9650-80} | Ось 6-8d11х36.25.Хим.Фос.прм {ГОСТ 9650-80} | Нет на складе | |
| 38 | Шайба 16х2,5.02.Ст3кп.06 {ГОСТ 11371-78} | Шайба 16х2,5.02.Ст3кп.06 {ГОСТ 11371-78} | Нет на складе | |
| 39 | 103К.00.05.104 | Крышка | Нет на складе | |
| 40 | Болт М6-8gх12.46.06 {ГОСТ 7805-70} | Болт М6-8gх12.46.06 {ГОСТ 7805-70} | Нет на складе | |
| 41 | Гайка М16х1,5.6Н.04.06 {ГОСТ 5935-73} | Гайка М16х1,5.6Н.04.06 {ГОСТ 5935-73} | Нет на складе | |
| 42 | Шплинт 4х36.06 {ГОСТ 397-79} | Шплинт 4х36.06 {ГОСТ 397-79} | Нет на складе | |
| 43 | 103.00.05.004 | Шайба | Нет на складе | |
| 44 | 103.00.05.080 | Колодка | Нет на складе | |
| 45 | 103.00.05.008 | Палец | Нет на складе | |
| 46 | 103.00.05.070 | Колодка | Нет на складе | |
| 47 | 103К.00.05.105 | Полумуфта | Нет на складе | |
| 48 | 103К.00.05.120-02 | Трубка | Нет на складе | |
| 49 | 103.00.05.028 | Накладка | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
