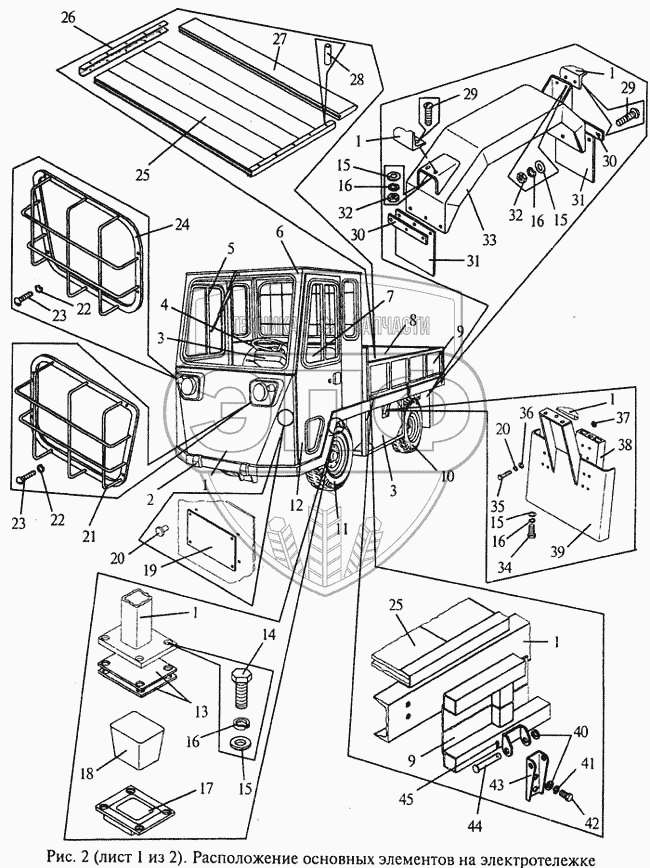

Каталог запасных частей к технике: МЗИК ЭТ-2054. Расположение основных элементов на электротележке
1
1
1
1
1
1
2
3
3
3
3
4
5
6
7
8
9
9
9
10
11
12
13
14
15
15
15
15
16
16
16
16
17
18
19
20
20
21
22
22
23
23
24
25
25
26
27
28
29
29
30
30
31
31
32
32
33
34
35
36
37
38
38
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 2054.06.00.000 | Рама | Нет на складе | |
| 2 | 2054.00.00.102 | Буфер | Нет на складе | |
| 3 | 2054.21.00.000-03 | Электрооборудование | Нет на складе | |
| 3 | 2054.41.00.000-20 | Электрооборудование | Нет на складе | |
| 3 | 2054.41.00.000-24 | Электрооборудование | Нет на складе | |
| 3 | 2054.21.00.000 | Электрооборудование | Нет на складе | |
| 4 | 2054.07.00.000 | Управление рулевое | Нет на складе | |
| 5 | 2054.00.00.400 | Дверь | Нет на складе | |
| 6 | 2054.09.00.000 | Кабина | Нет на складе | |
| 7 | 103К.00.19.000-02 | Сиденье | Нет на складе | |
| 8 | 2054.00.00.030 | Борт | Нет на складе | |
| 9 | 2054.00.00.010-02 | Борт (левый) | Нет на складе | |
| 9 | 2054.00.00.010 | Борт (правый) | Нет на складе | |
| 10 | 2054.02.00.000 | Мост ведущий | Нет на складе | |
| 11 | 2054.03.00.000 | Мост управляемый | Нет на складе | |
| 12 | 2054.00.00.400-01 | Дверь | Нет на складе | |
| 13 | 2054.00.00.0108 | Прокладка | Нет на складе | |
| 14 | Винт 8-30-Кд {ОСТ 1.31501-80} | Винт 8-30-Кд {ОСТ 1.31501-80} | Нет на складе | |
| 15 | Шайба С.8х1,5.01.08кп.06 {ГОСТ 11371-78} | Шайба С.8х1,5.01.08кп.06 {ГОСТ 11371-78} | Нет на складе | |
| 16 | Шайба 8 65Г 06 {ГОСТ 6402-70} | Шайба 8 65Г 06 {ГОСТ 6402-70} | Нет на складе | |
| 17 | 2054.00.00.107 | Рамка | Нет на складе | |
| 18 | 8172902624А | Буфер передней рессоры | Нет на складе | |
| 19 | 2054.00.00.007-01 | Табличка | Нет на складе | |
| 20 | Заклепка 3-7-Ан.Окс {ОСТ 1.34076-85} | Заклепка 3-7-Ан.Окс {ОСТ 1.34076-85} | Нет на складе | |
| 21 | 2054.00.00.140-01 | Экран | Нет на складе | |
| 22 | Шайба 5 65Г 06 {ГОСТ 6402-70} | Шайба 5 65Г 06 {ГОСТ 6402-70} | Нет на складе | |
| 23 | Винт 5-16-Кд {ОСТ 1.31528-80} | Винт 5-16-Кд {ОСТ 1.31528-80} | Нет на складе | |
| 24 | 2054.00.00.140 | Экран | Нет на складе | |
| 25 | 2054.00.00.050 | Настил | Нет на складе | |
| 26 | 2054.00.00.051 | Окантовка | Нет на складе | |
| 27 | 2054.00.00.052 | Доска | Нет на складе | |
| 28 | 2054.00.00.053 | Заклепка | Нет на складе | |
| 29 | Винт 8-18-Кд {ОСТ 1.31528-80} | Винт 8-18-Кд {ОСТ 1.31528-80} | Нет на складе | |
| 30 | 2054.00.00.008 | Пластина | Нет на складе | |
| 31 | 2054.00.00.009 | Брызговик | Нет на складе | |
| 32 | Гайка 8-Хим.Фос.прм {ОСТ 1.33017-80} | Гайка 8-Хим.Фос.прм {ОСТ 1.33017-80} | Нет на складе | |
| 33 | 2054.00.00.230 | Щиток | Нет на складе | |
| 34 | Болт М8-8gх14.46.06 {ГОСТ 7796-70} | Болт М8-8gх14.46.06 {ГОСТ 7796-70} | Нет на складе | |
| 35 | Болт 5-36-Кд {ОСТ 1.31102-80} | Болт 5-36-Кд {ОСТ 1.31102-80} | Нет на складе | |
| 36 | Шайба С.5.01.08кп.029 {ГОСТ 11371-78} | Шайба С.5.01.08кп.029 {ГОСТ 11371-78} | Нет на складе | |
| 37 | Гайка 6-Кд {ОСТ 1.33017-80} | Гайка 6-Кд {ОСТ 1.33017-80} | Нет на складе | |
| 38 | 2054.01.00.030 | Жгут | Нет на складе | |
| 38 | 2054.41.00.030 | Жгут | Нет на складе | |
| 38 | 2054.41.00.030-01 | Жгут | Нет на складе | |
| 39 | 2054.00.00.080 | Кронштейн | Нет на складе | |
| 40 | Шайба С.10.02.Ст3кп.06 {ГОСТ 11371-78} | Шайба С.10.02.Ст3кп.06 {ГОСТ 11371-78} | Нет на складе | |
| 41 | Шайба 10 65Г 06 {ГОСТ 6402-70} | Шайба 10 65Г 06 {ГОСТ 6402-70} | Нет на складе | |
| 42 | Болт М10-8gх20.46.06 {ГОСТ 7796-70} | Болт М10-8gх20.46.06 {ГОСТ 7796-70} | Нет на складе | |
| 43 | 2054.00.00.017 | Кронштейн | Нет на складе | |
| 44 | Валик 2-10-70-Ц {ОСТ 1.11189-73} | Валик 2-10-70-Ц {ОСТ 1.11189-73} | Нет на складе | |
| 45 | Шплинт 3,2х25.06 {ГОСТ 397-79} | Шплинт 3,2х25.06 {ГОСТ 397-79} | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
