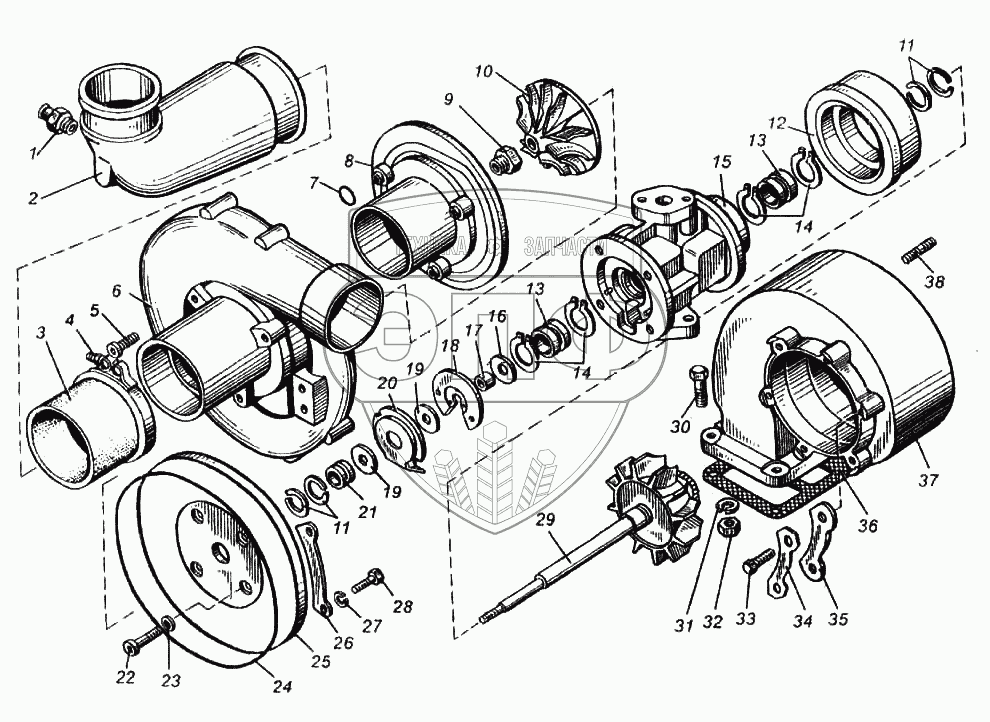

Каталог запасных частей к технике: ПТЗ К-702МВА. Турбокомпрессор двигателя ЯМЗ-8423.10
К36-4070/39.22
1
2
3
4
5
6
7
8
9
10
11
11
12
13
13
14
14
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| К36-4070/39.22 | К36-4070/39.22 | Турбокомпрессор в сборе | Нет на складе | |
| 1 | 236-1306082 | Ниппель | Нет на складе | |
| 2 | 8423.1118208-30 | Патрубок подвода воздуха | Нет на складе | |
| 3 | 240-1115048 | Рукав | 851.70 руб. | |
| 4 | 240Н-1115138 | Хомут в сборе | Нет на складе | |
| 5 | 611 1030 870 | Винт | Нет на складе | |
| 6 | 399 6723 015 | Крышка корпуса | Нет на складе | |
| 7 | 611 7405 084 | Шайба | Нет на складе | |
| 8 | 399 6723 020 | Корпус компрессора | Нет на складе | |
| 9 | 399 2662 002 | Гайка | Нет на складе | |
| 10 | 399 2902 011 | Колесо компрессора | Нет на складе | |
| 11 | 399 3100 022 | Кольцо пружинное | Нет на складе | |
| 12 | 399 2102 012 | Тепловой экран | Нет на складе | |
| 13 | 399 2331 002 | Втулка подшипника | Нет на складе | |
| 14 | 399 3401 002 | Кольцо стопорное | Нет на складе | |
| 15 | 399 6861 002 | Корпус подшипников | Нет на складе | |
| 16 | 399 2100 050 | Маслоотражатель | Нет на складе | |
| 17 | 399 2000 900 | Втулка распорная | Нет на складе | |
| 18 | 399 3231 002 | Фланец упорный | Нет на складе | |
| 19 | 399 2002 012 | Кольцо упорное | Нет на складе | |
| 20 | 399 4801 003 | Экран маслосбрасывающий | Нет на складе | |
| 21 | 399 2430 012 | Втулка уплотнительная | Нет на складе | |
| 22 | 399 2200 000 | Винт | Нет на складе | |
| 23 | 399 2001 005 | Шайба | Нет на складе | |
| 24 | 399 4500 012 | Кольцо уплотнительное | Нет на складе | |
| 25 | 399 2134 002 | Крышка корпуса подшипников | Нет на складе | |
| 26 | 399 3101 012 | Пластина упорная | Нет на складе | |
| 27 | 611 7405 082 | Шайба | Нет на складе | |
| 28 | 611 1036 183 | Болт | Нет на складе | |
| 29 | 399 1122 004 | Ротор | Нет на складе | |
| 30 | 201684-П29 | Болт | Нет на складе | |
| 31 | 312300-П2 | Шайба | Нет на складе | |
| 32 | 250517-П29 | Гайка | Нет на складе | |
| 33 | 611 1030 873 | Болт | Нет на складе | |
| 34 | 399 4001 022 | Пластина упорная | Нет на складе | |
| 35 | 399 3201 022 | Пластина упорная | Нет на складе | |
| 36 | 238Ф-1118158 | Прокладка | 90 руб. | |
| 37 | 399 6923 511 | Корпус турбины | Нет на складе | |
| 38 | 310437-П | Шпилька | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
