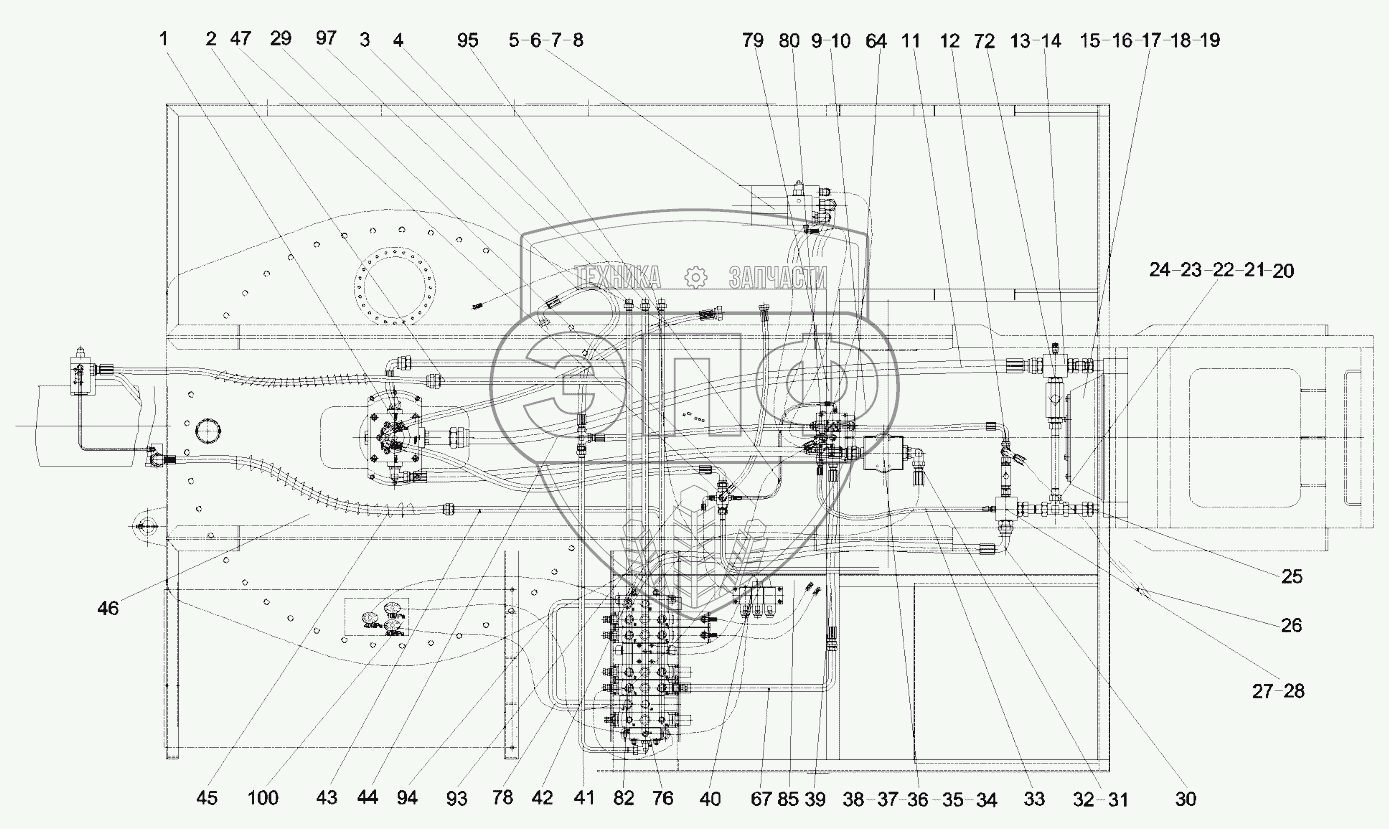

Каталог запасных частей к технике: SANY QY50CS93. 10124601 Piping, hydraulic, superstructure
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
64
67
72
76
78
79
80
82
85
93
94
95
97
100
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | B230103004024 | Hose, rubber | Нет на складе | |
| 2 | 11008322 | Pipe assy, steel | Нет на складе | |
| 3 | 11008251 | Pipe assy, steel | Нет на складе | |
| 4 | 11008286 | Pipe assy, steel | Нет на складе | |
| 5 | 10118526 | Piping, cylinder, telescoping | Нет на складе | |
| 6 | 21020726 | Hose, rubber | Нет на складе | |
| 7 | B230103000697 | Hose, rubber | Нет на складе | |
| 8 | B230103002373 | Hose | Нет на складе | |
| 9 | B230103005142 | Hose, rubber | Нет на складе | |
| 10 | 10905927 | Switching valve, telescoping cylinder | Нет на складе | |
| 11 | 21026651 | Hose, rubber | Нет на складе | |
| 12 | A229900004359 | Connector, pipe | Нет на складе | |
| 13 | A810201062444 | Adaptor seat assy, 4-way | Нет на складе | |
| 14 | A229900002889 | Connector, pipe | Нет на складе | |
| 15 | A229900002327 | Radiator | Нет на складе | |
| 16 | A210111000012 | Bolt | Нет на складе | |
| 17 | A210401000001 | Washer | Нет на складе | |
| 18 | A210405000011 | Washer | Нет на складе | |
| 19 | A210307000017 | Nut | Нет на складе | |
| 20 | A220401000298 | Valve, one-way | Нет на складе | |
| 21 | A229900002892 | Connector, pipe | Нет на складе | |
| 22 | A229900002937 | Connector, pipe | Нет на складе | |
| 23 | A810201023855 | Pipe assy, steel | Нет на складе | |
| 24 | A810201023856 | Pipe assy, steel | Нет на складе | |
| 25 | 10138675 | Pipe assy, steel | Нет на складе | |
| 26 | B230103001615 | Hose, rubber | Нет на складе | |
| 27 | A810201062445 | Adaptor seat assy, 5-way | Нет на складе | |
| 28 | 11008088 | Valve assy, check | Нет на складе | |
| 29 | B230103000390 | Hose, rubber | Нет на складе | |
| 30 | B230103001071 | Hose, rubber | Нет на складе | |
| 31 | A229900002789 | Connector, pipe | Нет на складе | |
| 32 | B230103004102 | Hose, rubber | Нет на складе | |
| 33 | B230103000098 | Hose, rubber | Нет на складе | |
| 34 | B222100000317 | Filter | Нет на складе | |
| 35 | 10022863 | Joint | Нет на складе | |
| 36 | 21001557 | Flange, split | Нет на складе | |
| 37 | B230101000244 | O-ring | Нет на складе | |
| 38 | A210204000183 | Screw | Нет на складе | |
| 39 | B230103004135 | Hose, rubber | Нет на складе | |
| 40 | 11008465 | Master control & oil draining circuit | Нет на складе | |
| 41 | 11008317 | Pipe assy, steel | Нет на складе | |
| 42 | 21002960 | Connector, pipe | Нет на складе | |
| 43 | 11008327 | Pipe assy, steel | Нет на складе | |
| 44 | A210204000024 | Screw | Нет на складе | |
| 45 | B230103002414 | Hose, rubber | Нет на складе | |
| 46 | B230103000238 | Hose, rubber | Нет на складе | |
| 47 | 11007924 | Adaptor body assy, 5-way | Нет на складе | |
| 64 | 10905921 | Pipe assy, steel | Нет на складе | |
| 67 | 11008282 | Pipe assy, steel | Нет на складе | |
| 72 | A229900002583 | Connector, pipe | Нет на складе | |
| 76 | B230103003612 | Hose | Нет на складе | |
| 78 | B230103002500 | Hose, rubber | Нет на складе | |
| 79 | A229900002746 | Adaptor, Tube | Нет на складе | |
| 80 | 21003064 | Connector, pipe | Нет на складе | |
| 82 | 11008276 | Pipe assy, steel | Нет на складе | |
| 85 | 11008364 | Pipe assy, steel | Нет на складе | |
| 93 | 11008442 | Pipe assy, steel | Нет на складе | |
| 94 | 11008312 | Pipe assy, steel | Нет на складе | |
| 95 | B230103001215 | Hose | Нет на складе | |
| 97 | B230103000960 | Hose, rubber | Нет на складе | |
| 100 | 11159276 | Piping, pressure measurement | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
