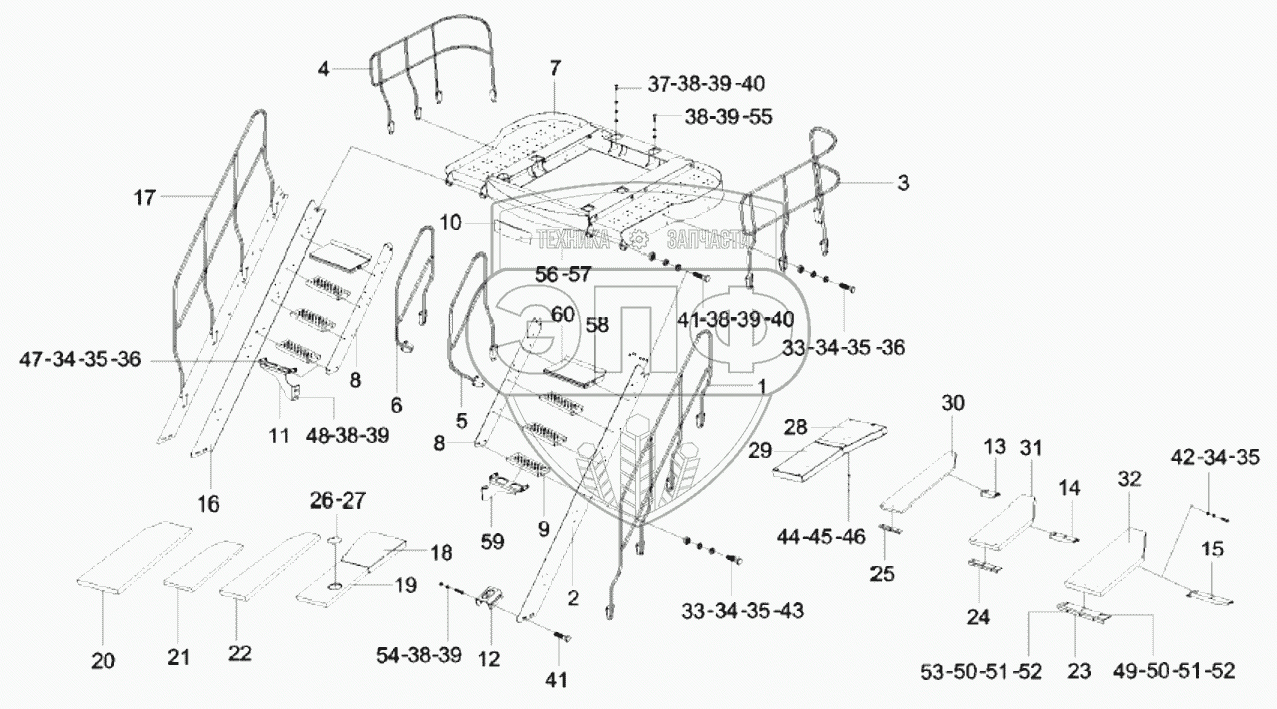

Каталог запасных частей к технике: SANY SDCY90K6C. 11171394 Handrail and platform
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
33
34
34
34
34
35
35
35
35
36
36
37
38
38
38
38
38
39
39
39
39
39
40
40
41
41
42
43
44
45
46
47
48
49
50
50
51
51
52
52
53
54
55
56
57
58
59
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 11279333 | Handrail, ladder, left | Нет на складе | |
| 2 | 11280535 | Support, steps, (1) | Нет на складе | |
| 3 | 10474120 | Guardrail, left | Нет на складе | |
| 4 | 10474151 | Straight track | Нет на складе | |
| 5 | 11335891 | Handrail, secondary, left | Нет на складе | |
| 6 | 11335416 | Handrail, auxiliary, right | Нет на складе | |
| 7 | 11171385 | Platform | Нет на складе | |
| 8 | 10477831 | Support, steps, (2) | Нет на складе | |
| 9 | 10122502 | Pedal | Нет на складе | |
| 10 | 11171393 | Plate, gasket, front | Нет на складе | |
| 11 | 10648913 | Leg, support | Нет на складе | |
| 12 | 10732970 | Seat, assembly | Нет на складе | |
| 13 | 10197413 | Leg, support, short | Нет на складе | |
| 14 | 10179276 | Leg, support, long pedal | Нет на складе | |
| 15 | 10197414 | Leg, support, long | Нет на складе | |
| 16 | 11280626 | Support, steps, (3) | Нет на складе | |
| 17 | 11279404 | Handrail, ladder, straight | Нет на складе | |
| 18 | 10488470 | Pedal | Нет на складе | |
| 19 | 10488475 | Pedal | Нет на складе | |
| 20 | 10122573 | Pedal | Нет на складе | |
| 21 | 10122576 | Pedal | Нет на складе | |
| 22 | 10122577 | Pedal | Нет на складе | |
| 23 | 10197530 | Plate, support, long | Нет на складе | |
| 24 | 10197531 | Plate, support, medium | Нет на складе | |
| 25 | 10197532 | Plate, support, short | Нет на складе | |
| 26 | 10372617 | Plate, cover | Нет на складе | |
| 27 | A210211000012 | Screw | Нет на складе | |
| 28 | 10488492 | Pedal | Нет на складе | |
| 29 | 11568775 | Stage | Нет на складе | |
| 30 | 10122579 | Pedal | Нет на складе | |
| 31 | 10122584 | Pedal | Нет на складе | |
| 32 | 10122592 | Pedal | Нет на складе | |
| 33 | A210111000040 | Bolt | Нет на складе | |
| 34 | A210405000001 | Washer | Нет на складе | |
| 35 | A210401000002 | Washer | Нет на складе | |
| 36 | A210307000001 | Nut | Нет на складе | |
| 37 | A210110000045 | Bolt | Нет на складе | |
| 38 | A210401000004 | Washer | Нет на складе | |
| 39 | A210405000003 | Washer | Нет на складе | |
| 40 | A210307000040 | Nut | Нет на складе | |
| 41 | A210111000230 | Bolt | Нет на складе | |
| 42 | A210204000167 | Screw | Нет на складе | |
| 43 | A210336000001 | Nut | Нет на складе | |
| 44 | A210401000001 | Washer | Нет на складе | |
| 45 | A210405000011 | Washer | Нет на складе | |
| 46 | A210208000007 | Screw, M10x20 GB79 | Нет на складе | |
| 47 | A210111000042 | Bolt | Нет на складе | |
| 48 | A210111000112 | Bolt | Нет на складе | |
| 49 | A210111000293 | Bolt | Нет на складе | |
| 50 | A210405000007 | Washer | Нет на складе | |
| 51 | A210401000017 | Washer | Нет на складе | |
| 52 | A210307000012 | Nut | Нет на складе | |
| 53 | 23002290 | Screw | Нет на складе | |
| 54 | A210111000227 | Bolt, M16x30 GB5783 | Нет на складе | |
| 55 | A210111000291 | Bolt | Нет на складе | |
| 56 | A210210000024 | Screw | Нет на складе | |
| 57 | A210405000006 | Washer | Нет на складе | |
| 58 | A210336000003 | Nut | Нет на складе | |
| 59 | 10649073 | Leg, support | Нет на складе | |
| 60 | 11359399 | Pedal | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
