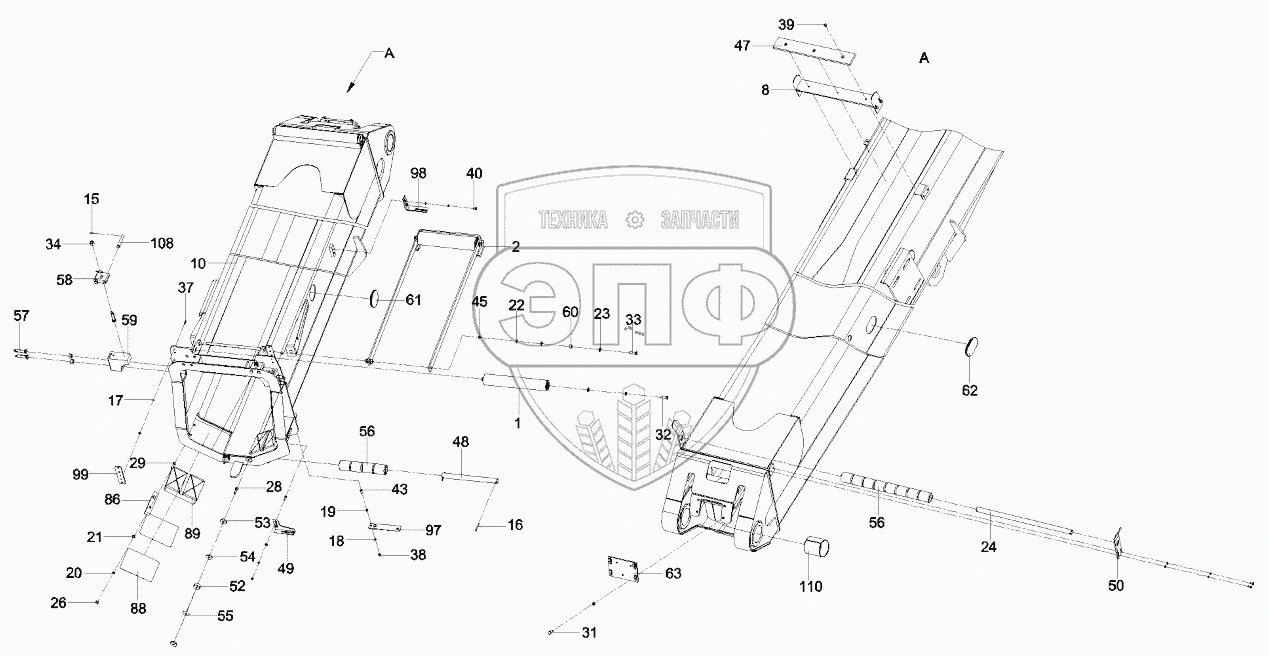

Каталог запасных частей к технике: SANY STC250S5. 12457644 Boom assembly STC250S5.1A
1
2
8
10
15
16
17
18
19
20
21
22
23
24
26
28
29
31
32
33
34
37
38
39
40
43
45
47
48
49
50
52
53
54
55
56
56
57
58
59
60
61
62
63
86
88
89
97
98
99
108
110
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 12295562 | Rope supporting pulley | Нет на складе | |
| 2 | 12277377 | Cord roller | Нет на складе | |
| 8 | 10139041 | Bracket | Нет на складе | |
| 10 | 12432938 | One-section boom assembly STC250S5.1A.1 | Нет на складе | |
| 15 | A210491000031 | Pin | Нет на складе | |
| 16 | A210501000039 | Pin | Нет на складе | |
| 17 | A210401000016 | Washer | Нет на складе | |
| 18 | A210401000017 | Washer | Нет на складе | |
| 19 | A210405000007 | Washer | Нет на складе | |
| 20 | A210401000001 | Washer | Нет на складе | |
| 21 | A210405000011 | Washer | Нет на складе | |
| 22 | A210401000002 | Washer | Нет на складе | |
| 23 | A210405000001 | Washer | Нет на складе | |
| 24 | 12120099 | Shaft | Нет на складе | |
| 26 | A210307000017 | Nut | Нет на складе | |
| 28 | A210204000008 | Screw | Нет на складе | |
| 29 | A210111000029 | Bolt | Нет на складе | |
| 31 | A210111000037 | Bolt | Нет на складе | |
| 32 | A210111000039 | Bolt | Нет на складе | |
| 33 | A210111000028 | Bolt | Нет на складе | |
| 34 | A210307000040 | Nut | Нет на складе | |
| 37 | A210111000079 | Bolt | Нет на складе | |
| 38 | A210307000012 | Nut | Нет на складе | |
| 39 | A210203000023 | Screw | Нет на складе | |
| 40 | A210111000088 | Bolt | Нет на складе | |
| 43 | A210111000090 | Bolt | Нет на складе | |
| 45 | A210319000006 | Nut | Нет на складе | |
| 47 | 10138981 | Slide plate | Нет на складе | |
| 48 | 10139000 | Shaft | Нет на складе | |
| 49 | 10460715 | Bracket, lead wire(3) | Нет на складе | |
| 50 | 11891314 | Plate | Нет на складе | |
| 52 | 10138982 | Cushion block | Нет на складе | |
| 53 | 10138983 | Cushion block, adjustment | Нет на складе | |
| 54 | 10138984 | Cushion block, adjustment | Нет на складе | |
| 55 | 10138985 | Cushion block, adjustment | Нет на складе | |
| 56 | 10138993 | Sleeve | Нет на складе | |
| 57 | 10138431 | Bolt | Нет на складе | |
| 58 | 10138433 | Block, support | Нет на складе | |
| 59 | 10138436 | Wear pad | Нет на складе | |
| 60 | 10138481 | Spacer | Нет на складе | |
| 61 | 10136199 | Cover, round hole | Нет на складе | |
| 62 | 10136200 | Cover, annular hole | Нет на складе | |
| 63 | 11074457 | Seat, balanced valve, telescopic | Нет на складе | |
| 86 | 11063595 | Retainer | Нет на складе | |
| 88 | 00001669 | Plate (2) | Нет на складе | |
| 89 | 10430979 | Wear pad | Нет на складе | |
| 97 | A820101341354 | Bracket, installation, lamp, operation | Нет на складе | |
| 98 | 10694801 | Bracket | Нет на складе | |
| 99 | 10169998 | Bracket, installation, outline lamp, front | Нет на складе | |
| 108 | 11692540 | Shaft, pin | Нет на складе | |
| 110 | 11562556 | Bearing, composite | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
