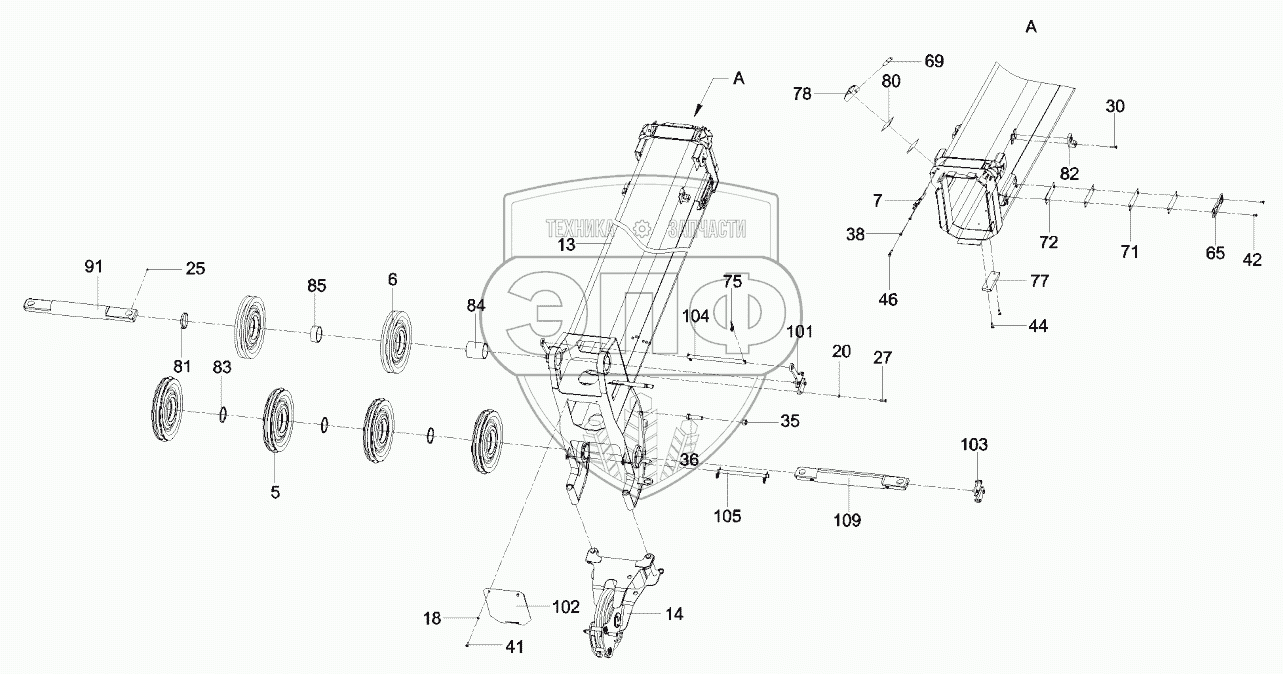

Каталог запасных частей к технике: SANY STC250S5. 12457644 Boom assembly STC250S5.1A
5
6
7
13
14
18
20
25
27
30
35
36
38
41
42
44
46
65
69
71
72
75
77
78
80
81
82
83
84
85
91
101
102
103
104
105
109
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 5 | 10138100 | Pulley gp | Нет на складе | |
| 6 | 10138120 | Guide pulley assembly | Нет на складе | |
| 7 | 10138127 | Pull plate | Нет на складе | |
| 13 | 12411588 | 4-section boom assemblySTC250S5.1A.4 | Нет на складе | |
| 14 | 11052076 | Pulley, boom-tip | Нет на складе | |
| 18 | A210401000017 | Washer | Нет на складе | |
| 20 | A210401000001 | Washer | Нет на складе | |
| 25 | A290000001564 | Cap, protective, nipple, grease | Нет на складе | |
| 27 | A210111000023 | Bolt | Нет на складе | |
| 30 | 23002247 | Screw | Нет на складе | |
| 35 | A210307000005 | Nut | Нет на складе | |
| 36 | A210111000117 | Bolt | Нет на складе | |
| 38 | A210307000012 | Nut | Нет на складе | |
| 41 | A210111000089 | Bolt | Нет на складе | |
| 42 | A210211000015 | Screw | Нет на складе | |
| 44 | A210211000023 | Screw | Нет на складе | |
| 46 | A210111000094 | Bolt | Нет на складе | |
| 65 | 10136782 | Slider | Нет на складе | |
| 69 | 10136812 | Shaft, pin | Нет на складе | |
| 71 | 10137483 | Cushion, adjustment | Нет на складе | |
| 72 | A210111000025 | Bolt | Нет на складе | |
| 75 | A829900002661 | Pin, elastic | Нет на складе | |
| 77 | 10137482 | Wear pad | Нет на складе | |
| 78 | 10431417 | Wear pad | Нет на складе | |
| 80 | 10137540 | Plate, shim | Нет на складе | |
| 81 | 10137548 | Spacer bushing | Нет на складе | |
| 82 | 10137550 | Rail, guide | Нет на складе | |
| 83 | 10137519 | Spacer bushing | Нет на складе | |
| 84 | 10137526 | Spacer bushing | Нет на складе | |
| 85 | 10137530 | Spacer bushing | Нет на складе | |
| 91 | 11058478 | Upper shaft, boom-head | Нет на складе | |
| 101 | 11263577 | Retainer | Нет на складе | |
| 102 | 11060900 | Plate, cover | Нет на складе | |
| 103 | 11060505 | Retainer | Нет на складе | |
| 104 | 11275233 | Pipe, rope guard | Нет на складе | |
| 105 | 10137524 | Safety latch | Нет на складе | |
| 109 | 11058483 | Lower shaft, boom-head | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
