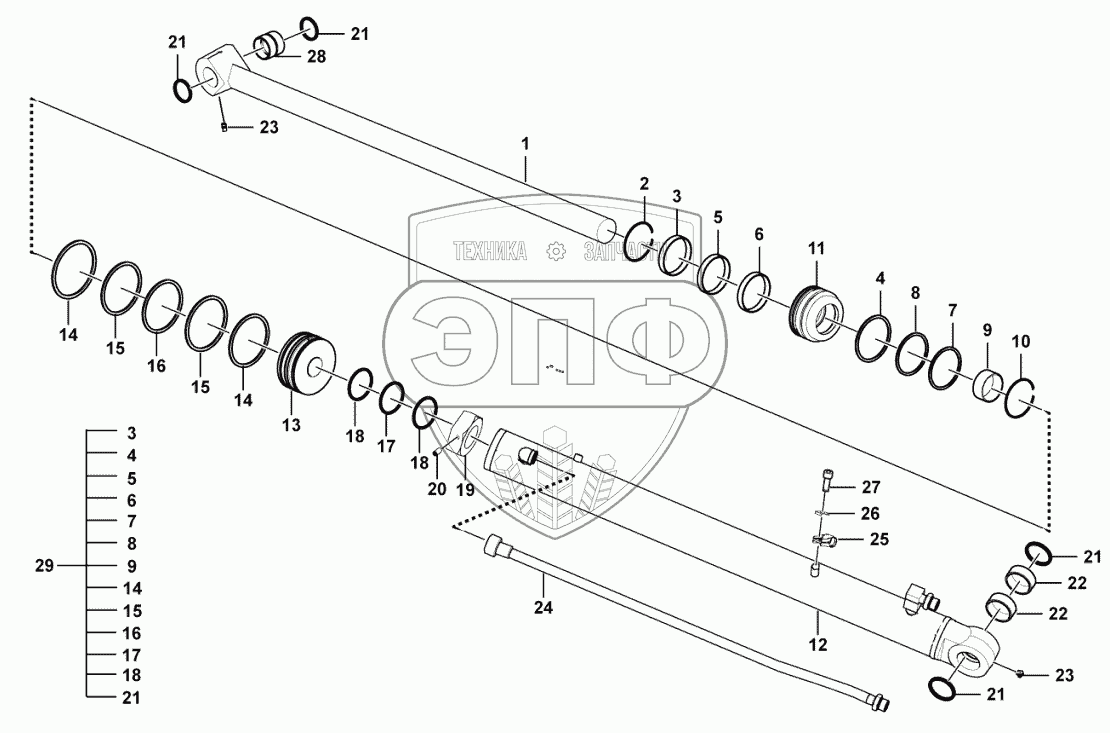

Каталог запасных частей к технике: SDLG B877. Boom cylinder
1
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
11
12
13
14
14
14
15
15
15
16
16
17
17
18
18
18
19
20
21
21
21
21
21
22
22
23
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4120005020013 | Piston rod | Нет на складе | |
| 2 | 4120006442007 | Retaining ring | Нет на складе | |
| 3 | 4120005020014 | Sealing ring | Нет на складе | |
| 4 | 4120006310009 | O-ring | Нет на складе | |
| 5 | 4120005020015 | Sealing ring | Нет на складе | |
| 6 | 4120005020016 | Sealing ring | Нет на складе | |
| 7 | 4120005020017 | O-ring | Нет на складе | |
| 8 | 4120005020018 | O-ring | Нет на складе | |
| 9 | 4120005020019 | Bushing | Нет на складе | |
| 10 | 4120006442005 | Retaining ring | Нет на складе | |
| 11 | 4120005020020 | Cover | Нет на складе | |
| 12 | 4120005021013 | Cylinder tube | Нет на складе | |
| 13 | 4120005020022 | Piston | Нет на складе | |
| 14 | 4120005020023 | Sealing ring | Нет на складе | |
| 15 | 4120005020024 | Sealing ring | Нет на складе | |
| 16 | 4120005020025 | Sealing ring | Нет на складе | |
| 17 | 4120006118015 | Sealing ring | Нет на складе | |
| 18 | 4120005022028 | O-ring | Нет на складе | |
| 19 | 4120006255006 | Nut | Нет на складе | |
| 20 | 4120005020026 | Screw | Нет на складе | |
| 21 | 4120005022037 | Sealing ring | Нет на складе | |
| 22 | 4120006375004 | Bushing | Нет на складе | |
| 23 | 4120005801013 | Grease cup | Нет на складе | |
| 24 | 4120005020027 | Pipe | Нет на складе | |
| 25 | 4120005494014 | Clamp | Нет на складе | |
| 26 | 4120005803010 | Block | Нет на складе | |
| 27 | 4120005803011 | Screw | Нет на складе | |
| 28 | 4120005020012 | Bushing | Нет на складе | |
| 29 | 4120005020028 | Sealing kit | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
