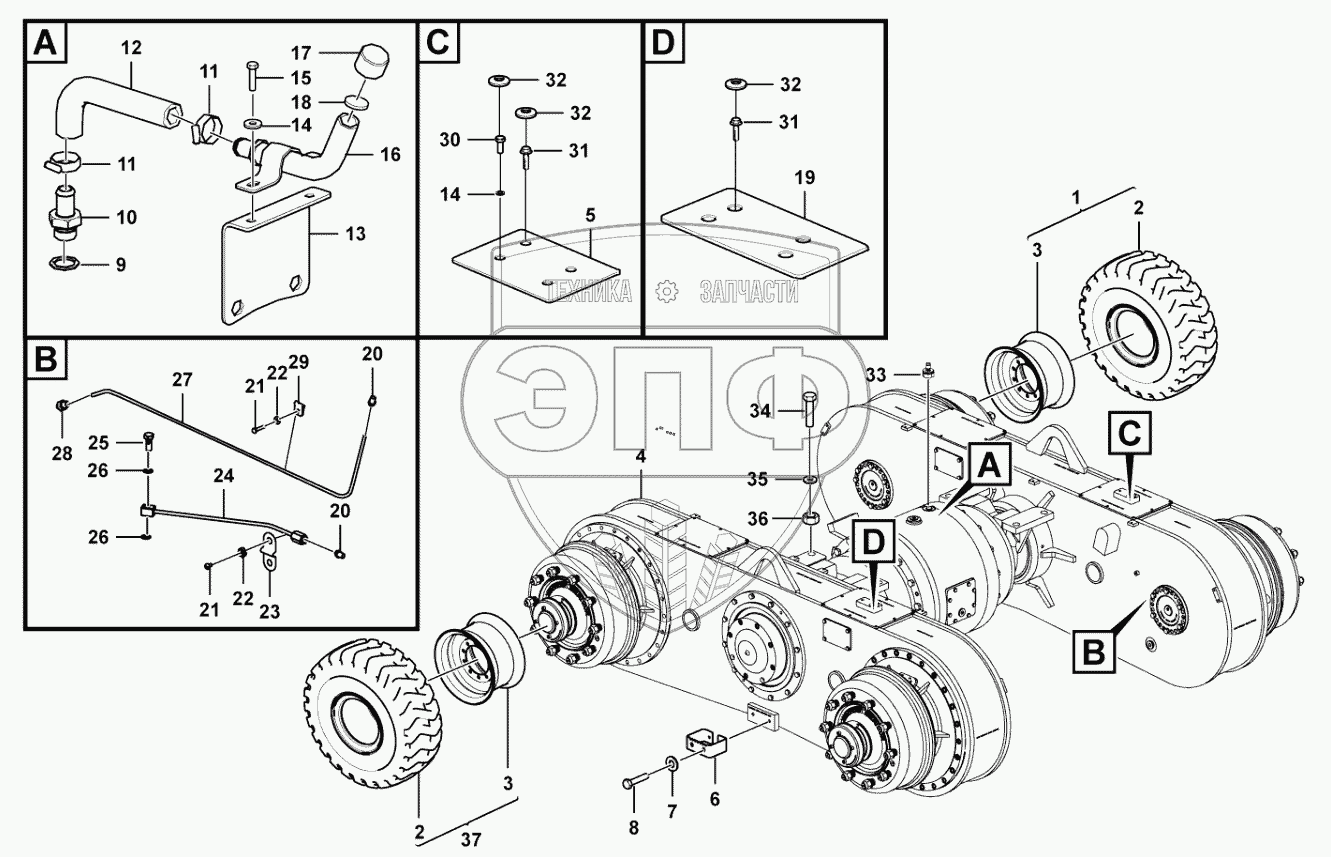

Каталог запасных частей к технике: SDLG G9138. Rear axle assembly
1
2
2
3
3
4
5
6
7
8
9
10
11
11
12
13
14
14
15
16
17
18
19
20
20
21
21
22
22
23
24
25
26
26
27
28
29
30
31
31
32
32
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 28100008091 | Wheel | Нет на складе | |
| 2 | 4110002914 | Type | Нет на складе | |
| 3 | 4110002932 | Wheel rim | Нет на складе | |
| 4 | 28100009071 | Rear axle | Нет на складе | |
| 5 | 28100005842 | Foot step | Нет на складе | |
| 6 | 28100005061 | Foot step | Нет на складе | |
| 7 | 4015000162 | Washer | Нет на складе | |
| 8 | 4011000082 | BOLT | Нет на складе | |
| 9 | 4015000122 | WASHER | Нет на складе | |
| 10 | 28100005191 | Nipple | Нет на складе | |
| 11 | 4017000011 | Clamp | Нет на складе | |
| 12 | 28100006221 | Hose | Нет на складе | |
| 13 | 28100006191 | Support plate | Нет на складе | |
| 14 | 4015000256 | WASHER | Нет на складе | |
| 15 | 4011000105 | BOLT | Нет на складе | |
| 16 | 28100005131 | Oil filler pipe | Нет на складе | |
| 17 | 28100005181 | Oil filler cap | Нет на складе | |
| 18 | 28100005211 | Rubber mat | Нет на складе | |
| 19 | 28100004972 | Foot step | Нет на складе | |
| 20 | 4030000065 | GREASE NIPPLE | Нет на складе | |
| 21 | 4011000152 | BOLT | Нет на складе | |
| 22 | 4015000207 | WASHER | Нет на складе | |
| 23 | 28100004801 | Clamp | Нет на складе | |
| 24 | 28100004771 | Lubricating pipe | Нет на складе | |
| 25 | 29250000291 | BOLT | Нет на складе | |
| 26 | 29250000301 | WASHER | Нет на складе | |
| 27 | 28100004951 | Lubricating pipe | Нет на складе | |
| 28 | 28100004791 | Nipple | Нет на складе | |
| 29 | 28100004811 | Clamp | Нет на складе | |
| 30 | 4011000180 | Screw | Нет на складе | |
| 31 | 4011000137 | BOLT | Нет на складе | |
| 32 | 4043002740 | Rubber plug | Нет на складе | |
| 33 | 28100004941 | Nipple | Нет на складе | |
| 34 | 4011001067 | Screw | Нет на складе | |
| 35 | 4015000167 | WASHER GB97.1-24EpZn-300HV | Нет на складе | |
| 36 | 4013000199 | Nut | Нет на складе | |
| 37 | 28100008081 | Wheel | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
