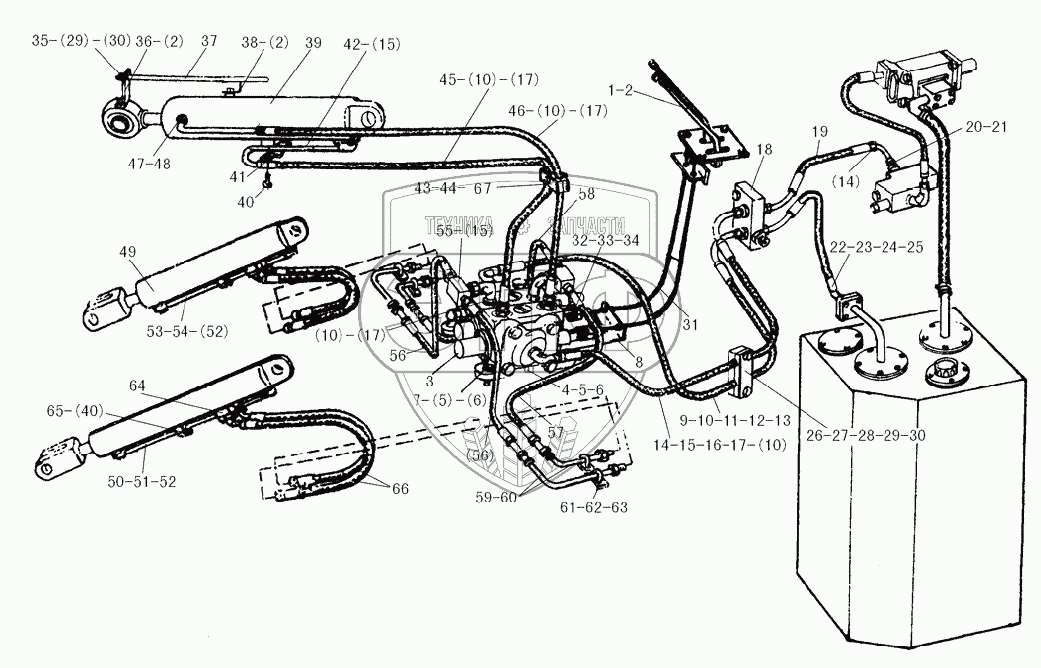

Каталог запасных частей к технике: SDLG LG918. LG9180F1-4 Work equipment hydraulic system
/9.gif)
1
2
2
2
3
4
5
5
6
6
7
8
9
10
10
10
10
10
11
12
13
14
14
15
15
15
16
17
17
17
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
30
31
32
33
34
35
36
37
38
39
40
40
41
42
43
44
45
46
47
48
49
50
51
52
52
53
54
55
56
56
57
58
59
60
61
62
63
64
65
66
67
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4120000986 | CONTROL MECHANISM LG12-918CZJG | Нет на складе | |
| 2 | 4011000447 | BOLT | Нет на складе | |
| 3 | 4120000365 | MULTIPLE UNIT VALVE | Нет на складе | |
| 4 | 4011000479 | BOLT | Нет на складе | |
| 5 | 4015000168 | WASHER | Нет на складе | |
| 6 | 4013000011 | NUT | Нет на складе | |
| 7 | 4011000467 | BOLT | Нет на складе | |
| 8 | 29120006521 | MOUNTED PLATE OF MULTIPLE UNIT VALVE | Нет на складе | |
| 9 | 4041000676 | CONNECTOR LGB120-03630 | Нет на складе | |
| 10 | 4041000685 | O-RING LGB168-12631 | Нет на складе | |
| 11 | 29120006541 | UNIT ANGLE COUPLING | Нет на складе | |
| 12 | 4030000504 | O-RING GB3452.1-25.8x1.80G | Нет на складе | |
| 13 | 4041000675 | PIPE LGB165-014130 | Нет на складе | |
| 14 | 29120006551 | Nipple | Нет на складе | |
| 15 | 4030000501 | O-RING | Нет на складе | |
| 16 | 4041000511 | PIPE LGB128012112 | Нет на складе | |
| 17 | 4041000582 | CONNECTOR | Нет на складе | |
| 18 | 29120006571 | VALVE BLOCK | Нет на складе | |
| 19 | 4041000510 | PIPE LGB129-012045 | Нет на складе | |
| 20 | 4041000796 | CONNECTOR LGB120-02628 | Нет на складе | |
| 21 | 4041000779 | O-RING | Нет на складе | |
| 22 | 4011000481 | BOLT | Нет на складе | |
| 23 | 4030000279 | O-RING | Нет на складе | |
| 24 | 29190008061 | GLAND | Нет на складе | |
| 25 | 29120006591 | RETURN PIPE | Нет на складе | |
| 26 | 29120006601 | PRESS PLATE | Нет на складе | |
| 27 | 29120011171 | RUBBER PLATE | Нет на складе | |
| 28 | 4011000314 | BOLT GB16674-M10x80EpZn-8.8 | Нет на складе | |
| 29 | 4013000007 | NUT | Нет на складе | |
| 30 | 4015000162 | Washer | Нет на складе | |
| 31 | 29120008051 | CONTROL FLEXIBLE SHAFT | Нет на складе | |
| 32 | 29120006621 | PIN JOINT | Нет на складе | |
| 33 | 4016000195 | PIN ROLL GB882-B8x26EpZn-35 | Нет на складе | |
| 34 | 4019000184 | SPLINT PIN | Нет на складе | |
| 35 | 4015000025 | Washer | Нет на складе | |
| 36 | 29140000021 | CLAMPING PLATE | Нет на складе | |
| 37 | 29140006521 | INDICATING ROD OF BUCKET | Нет на складе | |
| 38 | 29140000041 | CONDUIT OF INDICATING ROD | Нет на складе | |
| 39 | 4120000979 | TILT CYLINDER HSGL-100x55x404-779 | Нет на складе | |
| 40 | 4011000461 | BOLT | Нет на складе | |
| 41 | 29140006531 | PIPE CLIP | Нет на складе | |
| 42 | 29140006541 | BIG CHAMBER TUBE OF TILT CYLINDER | Нет на складе | |
| 43 | 29140006551 | PRESS PLATE | Нет на складе | |
| 44 | 29140006561 | RUBBER PLATE | Нет на складе | |
| 45 | 4041000586 | PIPE LGB128-010145 | Нет на складе | |
| 46 | 4041000587 | PIPE LGB128-010140 | Нет на складе | |
| 47 | 4041000187 | JOINT | Нет на складе | |
| 48 | 4041000771 | O-RING | Нет на складе | |
| 49 | 4120001153 | LIFT CYLINDER HSGL-90x50x640-965 | Нет на складе | |
| 50 | 29130006521 | TUBE | Нет на складе | |
| 51 | 29130006531 | TUBE | Нет на складе | |
| 52 | 4030000242 | O-RING GB3452. 1-12.5X1.80G | Нет на складе | |
| 53 | 29130006541 | TUBE | Нет на складе | |
| 54 | 29130006551 | TUBE | Нет на складе | |
| 55 | 29130006561 | TUBE | Нет на складе | |
| 56 | 4041000702 | PIPE LGB128-006075 | Нет на складе | |
| 57 | 4041000114 | PIPE LGB128-006070 | Нет на складе | |
| 58 | 4041000699 | PIPE LGB127-006075 | Нет на складе | |
| 59 | 29130006571 | TUBE | Нет на складе | |
| 60 | 29130006581 | TUBE | Нет на складе | |
| 61 | 4011000555 | U-BOLT JB/ZQ4321-18Zn-Q235A>F | Нет на складе | |
| 62 | 4013000028 | NUT | Нет на складе | |
| 63 | 4015000207 | WASHER | Нет на складе | |
| 64 | 4011000455 | BOLT | Нет на складе | |
| 65 | 29130009681 | PIPE CLIP | Нет на складе | |
| 66 | 29130006591 | PIPE OF LIFT CYLINDER | Нет на складе | |
| 67 | 4011000282 | BOLT GB16674-M10x75EpZn-8.8 | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
