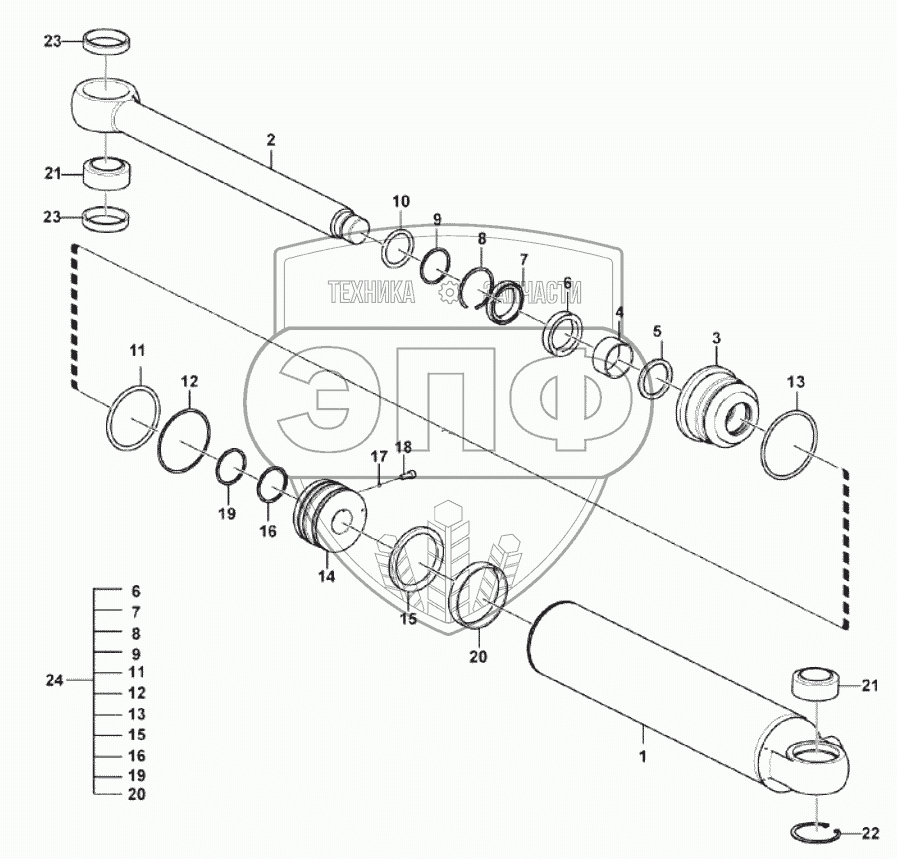

Каталог запасных частей к технике: SDLG LG933. Steering cylinder (3713CH)
1
2
3
4
5
6
6
7
7
8
8
9
9
10
11
11
12
12
13
13
14
15
15
16
16
17
18
19
19
20
20
21
21
22
23
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4120005977002 | Cylinder tube | Нет на складе | |
| 2 | 4120005977003 | Piston rod | Нет на складе | |
| 3 | 4120007360003 | Cylinder head | Нет на складе | |
| 4 | 4120006603004 | Bushing | Нет на складе | |
| 5 | 4120006612004 | Retaining ring | Нет на складе | |
| 6 | 4120006612005 | O-ring | Нет на складе | |
| 7 | 4120006603007 | Sealing ring kit | Нет на складе | |
| 8 | 4120008301003 | Retaining ring | Нет на складе | |
| 9 | 4120006603009 | Sealing ring kit | Нет на складе | |
| 10 | 4120006612006 | Piston | Нет на складе | |
| 11 | 4120006310007 | O-ring | Нет на складе | |
| 12 | 4120008298008 | Sealing ring | Нет на складе | |
| 13 | 4120006310009 | O-ring | Нет на складе | |
| 14 | 4120007360005 | Piston | Нет на складе | |
| 15 | 4120006310016 | Sealing ring | Нет на складе | |
| 16 | 4120006603015 | O-ring | Нет на складе | |
| 17 | 4120006603018 | Ball | Нет на складе | |
| 18 | 4120006316010 | Screw | Нет на складе | |
| 19 | 4120007376007 | O-ring | Нет на складе | |
| 20 | 4120007360006 | Support ring | Нет на складе | |
| 21 | 4120006629011 | Spherical plain bearing | Нет на складе | |
| 22 | 4120000560515 | Retaining ring | Нет на складе | |
| 23 | 4120000560514 | Retaining ring | Нет на складе | |
| 24 | 4120005977001 | Sealing kit | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
