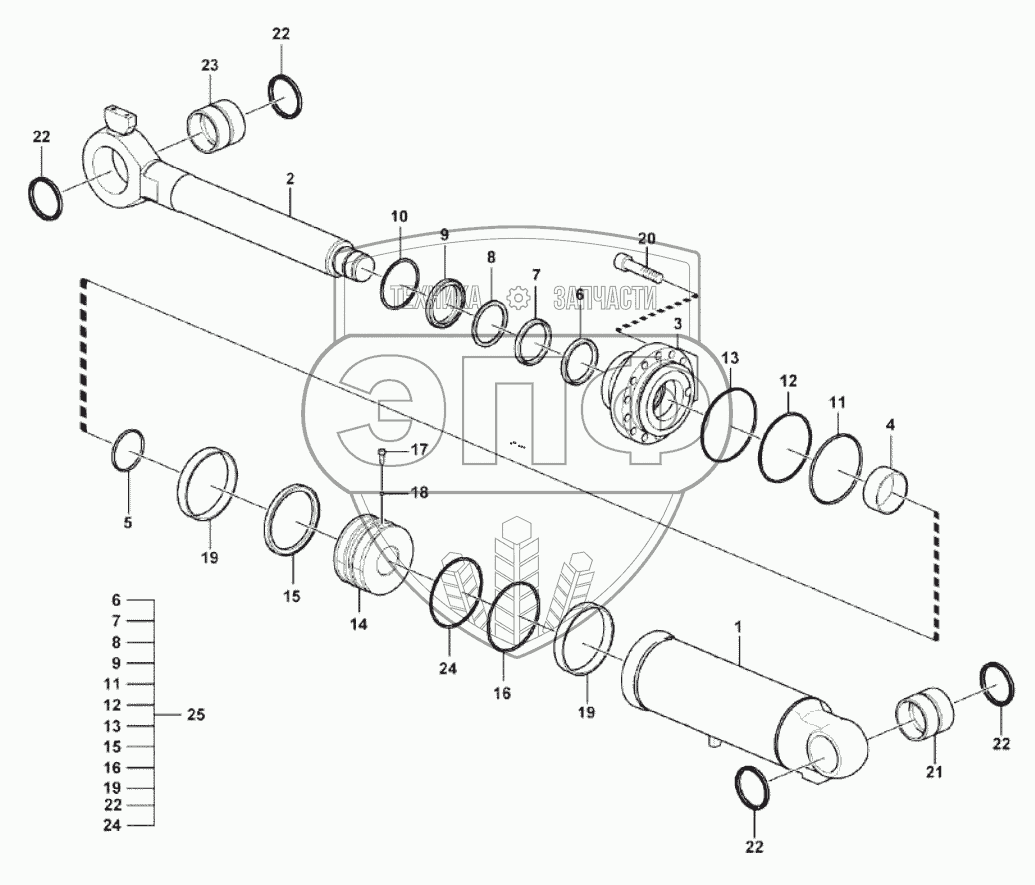

Каталог запасных частей к технике: SDLG LG933. Tilt cylinder (3713CH)
1
2
3
4
5
6
6
7
7
8
8
9
9
10
11
11
12
12
13
13
14
15
15
16
16
17
18
19
19
19
20
21
22
22
22
22
22
23
24
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4120008483001 | Cylinder tube | Нет на складе | |
| 2 | 4120008483002 | Piston rod | Нет на складе | |
| 3 | 4120008483003 | Cover | Нет на складе | |
| 4 | 4120008483004 | Bushing | Нет на складе | |
| 5 | 4120007051007 | Retaining ring | Нет на складе | |
| 6 | 4120000868034 | SUPPORTING RING GB/T15242.2-94 | Нет на складе | |
| 7 | 4120000868035 | PRESSURIZE RING | Нет на складе | |
| 8 | 4120008483005 | Retaining ring | Нет на складе | |
| 9 | 4120000868037 | CYLINDER COVER HSGF-180/90X542-2 | Нет на складе | |
| 10 | 4120005980008 | Retaining ring | Нет на складе | |
| 11 | 4120008483006 | O-ring | Нет на складе | |
| 12 | 4120008483007 | O-ring | Нет на складе | |
| 13 | 4120008483008 | O-ring | Нет на складе | |
| 14 | 4120008483009 | Piston | Нет на складе | |
| 15 | 4120000868042 | PRESSURIZE RING S-55044 | Нет на складе | |
| 16 | 4120006574001 | O-ring | Нет на складе | |
| 17 | 4120005685008 | Screw | Нет на складе | |
| 18 | 4090000168 | Ball | Нет на складе | |
| 19 | 4120008483011 | Sealing ring | Нет на складе | |
| 20 | 4120006000010 | Screw | Нет на складе | |
| 21 | 4120005071004 | Bushing | Нет на складе | |
| 22 | 4120007051016 | 24R306040 Sealing ring | Нет на складе | |
| 23 | 4120007777007 | Bushing | Нет на складе | |
| 24 | 4120008483010 | O-ring | Нет на складе | |
| 25 | 4120008483012 | Sealing kit | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
