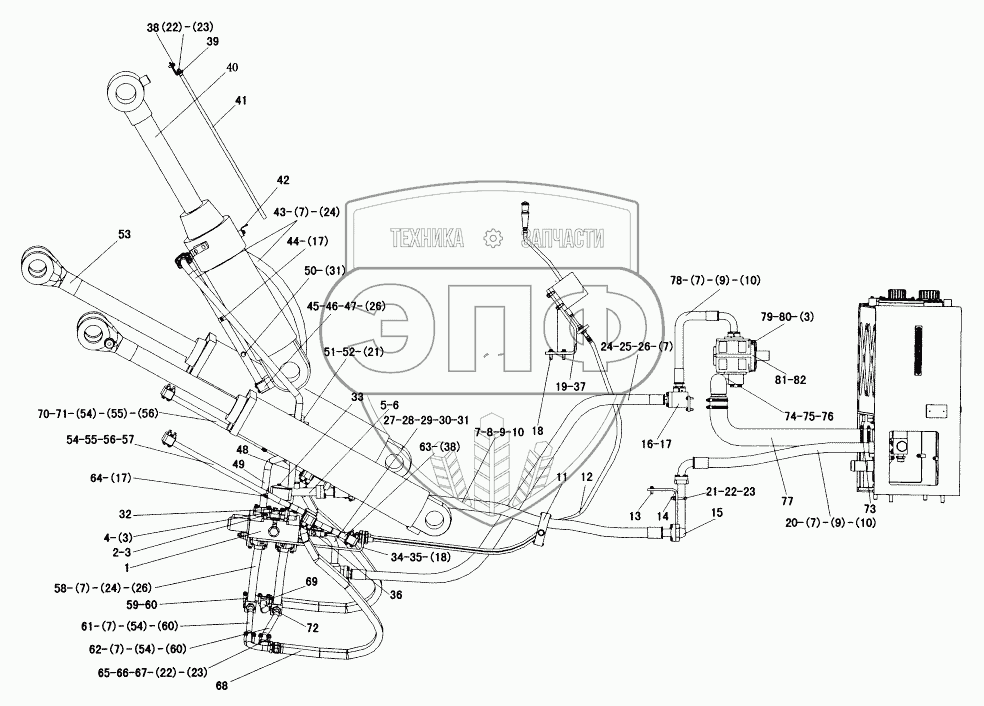

Каталог запасных частей к технике: SDLG LG936. IMPLEMENT HYDRAULIC SYSTEM
/17.gif)
1
2
3
3
3
4
5
6
7
7
7
7
7
7
7
7
8
9
9
9
10
10
10
11
12
13
14
15
16
17
17
17
18
18
19
20
21
21
22
22
22
23
23
23
24
24
24
25
26
26
26
27
28
29
30
31
31
32
33
34
35
36
37
38
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
54
54
54
55
55
56
56
57
58
59
60
60
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4120000414 | CONTROL VALVE DF-25B2-16 | Нет на складе | |
| 2 | 4011000056 | BOLT | Нет на складе | |
| 3 | 4015000168 | WASHER | Нет на складе | |
| 4 | 4011000058 | BOLT | Нет на складе | |
| 5 | 2912000502 | OIL RETURN TUBE OF THE CONTROL VEVLE | Нет на складе | |
| 6 | 4030000031 | O-RING | Нет на складе | |
| 7 | 4011000475 | BOLT | Нет на складе | |
| 8 | 4041000705 | TUBE LGB163012112 | Нет на складе | |
| 9 | 4041000056 | FLANGE | Нет на складе | |
| 10 | 4030000029 | O-RING | Нет на складе | |
| 11 | 2912000504 | CLAMP | Нет на складе | |
| 12 | 2912001097 | CONTROL AXIS | Нет на складе | |
| 13 | 4011000137 | BOLT | Нет на складе | |
| 14 | 2912000402 | CLAMPING PLATE | Нет на складе | |
| 15 | 2912000403 | OIL RETURN TUBE | Нет на складе | |
| 16 | 2912000404 | TWO-WAY MASS | Нет на складе | |
| 17 | 4011000458 | BOLT | Нет на складе | |
| 18 | 4011000477 | BOLT | Нет на складе | |
| 19 | 4120001071 | CONTROL SYSTEM LG12-936CZJG01 | Нет на складе | |
| 20 | 4041000532 | TUBE | Нет на складе | |
| 21 | 4011000556 | U-BOLT | Нет на складе | |
| 22 | 4013000007 | NUT | Нет на складе | |
| 23 | 4015000162 | Washer | Нет на складе | |
| 24 | 4041000043 | FLANGE | Нет на складе | |
| 25 | 4041000698 | TUBE LGB107010125 | Нет на складе | |
| 26 | 4030000026 | O-RING | Нет на складе | |
| 27 | 2912000510 | FRAME | Нет на складе | |
| 28 | 4011000447 | BOLT | Нет на складе | |
| 29 | 2912000405 | INPUT TUBE OF THE CONTROL VALVE | Нет на складе | |
| 30 | 4041000774 | PLUG | Нет на складе | |
| 31 | 4041000767 | O-RING | Нет на складе | |
| 32 | 4011000263 | BOLT GB5782-M12x130EpZn-8.8 | Нет на складе | |
| 33 | 4011000230 | BOLT GB16674-M10x65EpZn-8.8 | Нет на складе | |
| 34 | 2912000503 | CLAMPING PLATE OF CONTROL VALVE | Нет на складе | |
| 35 | 4013000011 | NUT | Нет на складе | |
| 36 | 2912000008 | JOINT HEAD | Нет на складе | |
| 37 | 4120001072 | CONTROL SYSTEM LG12-936CZJG02 | Нет на складе | |
| 38 | 4011000447 | BOLT | Нет на складе | |
| 39 | 2914000002 | CLAMPING PLATE | Нет на складе | |
| 40 | 4120000868 | TILT CYLINDER HSGF-140x80x502-952 | Нет на складе | |
| 41 | 2914000402 | INDICATING ROD OF BUCKET | Нет на складе | |
| 42 | 2914000004 | CONDUIT OF INDICATING ROD | Нет на складе | |
| 43 | 4041000703 | PIPE | Нет на складе | |
| 44 | 2913000011 | CAMPLE | Нет на складе | |
| 45 | 2914000403 | BIG CHAMBER TUBE OF TILT CYLINDER | Нет на складе | |
| 46 | 4011000309 | BOLT | Нет на складе | |
| 47 | 4011000473 | BOLT | Нет на складе | |
| 48 | 2914000404 | OIL TUBE ASSEMBLY OF TILT CYLINDER A | Нет на складе | |
| 49 | 2914000405 | OIL TUBE ASSEMBLY OF TILT CYLINDER В | Нет на складе | |
| 50 | 4041000774 | PLUG | Нет на складе | |
| 51 | 2914000406 | STEADY REST A | Нет на складе | |
| 52 | 2914000407 | STEADY REST B | Нет на складе | |
| 53 | 4120000867 | LIFT CYLINDER | Нет на складе | |
| 54 | 4030000279 | O-RING | Нет на складе | |
| 55 | 4011000309 | BOLT | Нет на складе | |
| 56 | 4011000164 | BOLT | Нет на складе | |
| 57 | 2913000402 | SMALL CHAMBER TUBE OF LEFT LIFTING CYLINDER | Нет на складе | |
| 58 | 2913000861 | THREE OF TUBE OF LIFT CYLINDER | Нет на складе | |
| 59 | 2913000867 | TUBE OF VALVE TO BIG CHAMBER OF RIGHT RIGHT CYLINDER | Нет на складе | |
| 60 | 4041000137 | FLANGE | Нет на складе | |
| 61 | 2913000869 | TUBE OF VALVE TO BIG CHAMBER OF RIGHT LIFT CYLINDER | Нет на складе | |
| 62 | 2913000871 | TUBE OF VALVE TO SMALL CHAMBER OF RIGHT LIFT CYLINDER | Нет на складе | |
| 63 | 2913000407 | BIG CHAMBER TUBE OF LEFT LIFTING CYLINDER | Нет на складе | |
| 64 | 2913000408 | PIPE CLIP | Нет на складе | |
| 65 | 4011000488 | BOLT | Нет на складе | |
| 66 | 4011000490 | U-BOLT | Нет на складе | |
| 67 | 2913000409 | STEADY REST A | Нет на складе | |
| 68 | 2913000895 | LIFTING CYLINDER HOSE | Нет на складе | |
| 69 | 2913000411 | STEADY REST B | Нет на складе | |
| 70 | 2913000412 | BIG CHAMBER TUBE OF RIGHT LIFTING CYLINDER | Нет на складе | |
| 71 | 2913000413 | SMALL CHAMBER TUBE OF RIGHT LIFTING CYLINDER | Нет на складе | |
| 72 | 2913000873 | TUBE OF VALVE TO SMALL CHAMBER OF RIGHT RIGHT CYLINDER | Нет на складе | |
| 73 | 4017000013 | CLAMP | Нет на складе | |
| 74 | 2911000402 | INTAKE OIL TUBE OF PUMP | Нет на складе | |
| 75 | 4011000337 | BOLT | Нет на складе | |
| 76 | 4030000235 | O-RING | Нет на складе | |
| 77 | 2911000403 | INTAKE OIL HOSE OF PUMP | Нет на складе | |
| 78 | 2911000404 | OUT OIL TUBE OF PUMP | Нет на складе | |
| 79 | 4013000011 | NUT | Нет на складе | |
| 80 | 4012000003 | DOUBLE-SCREW BOLT | Нет на складе | |
| 81 | 4120000401 | WORKING PUMP CBGJ3100A | Нет на складе | |
| 82 | 2911000004 | SEALING PLATE OF PUMP | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
