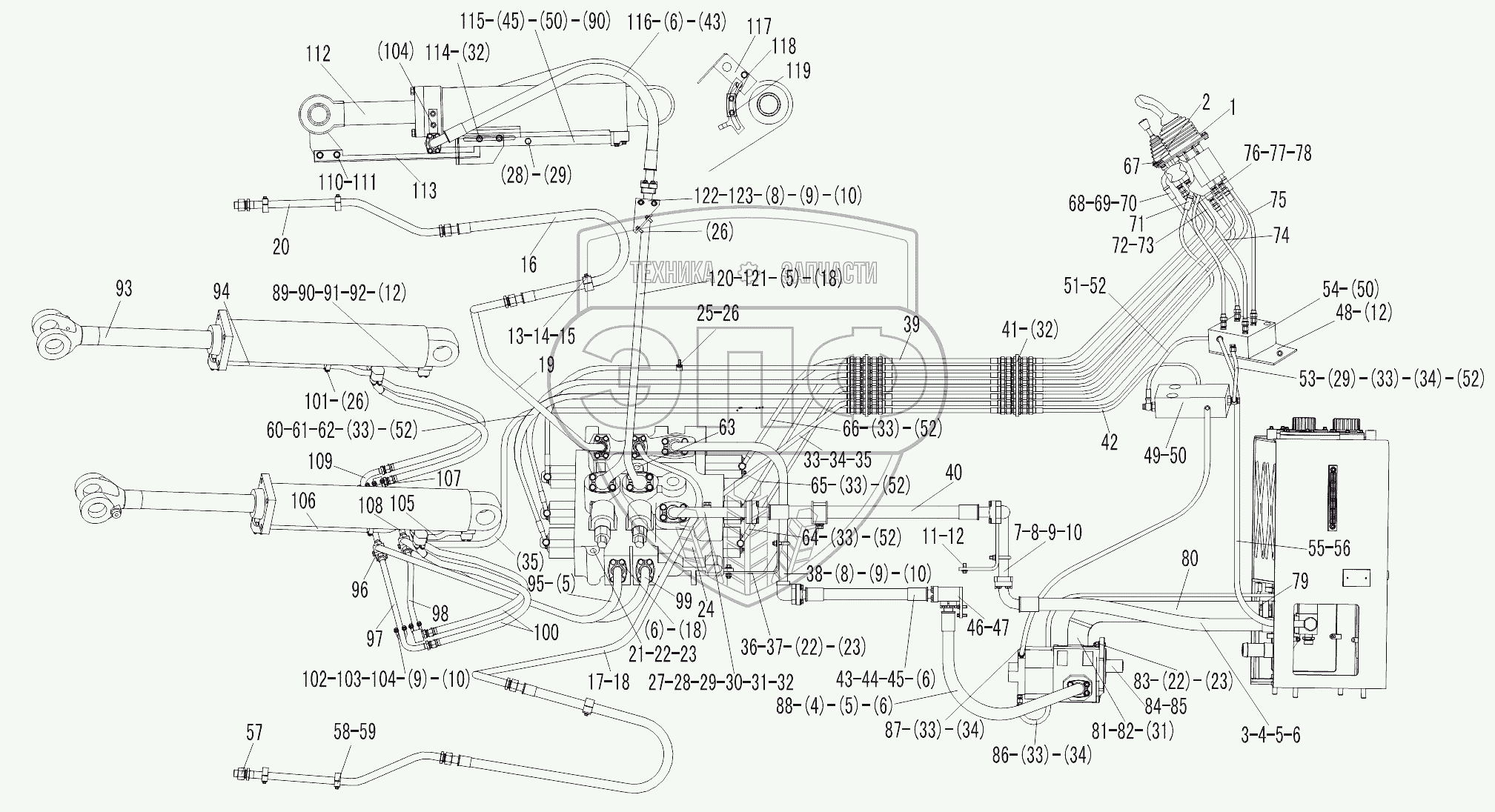

Каталог запасных частей к технике: SDLG LG938. IMPLEMENT HYDRAULIC SYSTEM
1
2
3
4
4
5
5
5
5
6
6
6
6
6
7
8
8
8
9
9
9
9
10
10
10
10
11
12
12
12
13
14
15
16
17
18
18
18
19
20
21
22
22
22
23
23
23
24
25
26
26
26
27
28
28
29
29
29
30
31
31
32
32
32
33
33
33
33
33
33
33
33
34
34
34
34
35
35
36
37
38
39
40
41
42
43
43
44
45
45
46
47
48
49
50
50
50
51
52
52
52
52
52
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4120000370 | MONOLEVER PILOT VALVE DXS-OO | Нет на складе | |
| 2 | 4120001074 | PILOT VALVE | Нет на складе | |
| 3 | 4041000532 | TUBE | Нет на складе | |
| 4 | 4041000056 | FLANGE | Нет на складе | |
| 5 | 4030000029 | O-RING | Нет на складе | |
| 6 | 4011000475 | BOLT | Нет на складе | |
| 7 | 2912000403 | OIL RETURN TUBE | Нет на складе | |
| 8 | 4011000556 | U-BOLT | Нет на складе | |
| 9 | 4013000007 | NUT | Нет на складе | |
| 10 | 4015000162 | Washer | Нет на складе | |
| 11 | 2912001137 | MOUNTED PLATE | Нет на складе | |
| 12 | 4011000447 | BOLT | Нет на складе | |
| 13 | 4011000172 | BOLT | Нет на складе | |
| 14 | 2912001159 | PRESS PLATE | Нет на складе | |
| 15 | 2912001160 | RUBBER PIPE CLIP | Нет на складе | |
| 16 | 4041000719 | PIPE | Нет на складе | |
| 17 | 2912001156 | ASSISTANT JOIN LEFT STEEL TUBE | Нет на складе | |
| 18 | 4041000027 | FLANGE | Нет на складе | |
| 19 | 2912001157 | ASSISTANT JOIN RIGHT STEEL TUBE | Нет на складе | |
| 20 | 2912001158 | TUBE OF LIFT CYLINDER | Нет на складе | |
| 21 | 4011000057 | BOLT | Нет на складе | |
| 22 | 4015000168 | WASHER | Нет на складе | |
| 23 | 4013000011 | NUT | Нет на складе | |
| 24 | 4120001054 | MULTIPLE UNIT | Нет на складе | |
| 25 | 2912000767 | PIPE CLIP | Нет на складе | |
| 26 | 4011000458 | BOLT | Нет на складе | |
| 27 | 2912001063 | OIL RETURN TUBE OF MULTIPLE UNIT VALVE | Нет на складе | |
| 28 | 4041000774 | PLUG | Нет на складе | |
| 29 | 4041000767 | O-RING | Нет на складе | |
| 30 | 4041000010 | FLANGE | Нет на складе | |
| 31 | 4030000130 | O-RING | Нет на складе | |
| 32 | 4011000479 | BOLT | Нет на складе | |
| 33 | 4030000057 | WASHER | Нет на складе | |
| 34 | 2912000992 | STRAIGHT COUPLING | Нет на складе | |
| 35 | 4041000632 | PIPE | Нет на складе | |
| 36 | 4011000477 | BOLT | Нет на складе | |
| 37 | 2912001139 | STEADY REST | Нет на складе | |
| 38 | 2912001069 | FEEDING TUBE OF MULTIPLE UNIT VALVE | Нет на складе | |
| 39 | 2912001072 | MIDDLE PILOT PIPE | Нет на складе | |
| 40 | 4041000636 | PIPE | Нет на складе | |
| 41 | 2912001073 | TWO-WAY NEST OF TUBES | Нет на складе | |
| 42 | 4041000613 | PIPE | Нет на складе | |
| 43 | 4041000043 | FLANGE | Нет на складе | |
| 44 | 4041000642 | PIPE | Нет на складе | |
| 45 | 4030000026 | O-RING | Нет на складе | |
| 46 | 2912001075 | TWO-WAY BLOCK | Нет на складе | |
| 47 | 4011000455 | BOLT | Нет на складе | |
| 48 | 2912001077 | MOUNTED PLATE | Нет на складе | |
| 49 | 4120000448 | PRESSURE SELECTION VALVE | Нет на складе | |
| 50 | 4011000473 | BOLT | Нет на складе | |
| 51 | 2912001147 | RETURN PIPE OF SELECTOR VALVE | Нет на складе | |
| 52 | 4011000344 | BOLT | Нет на складе | |
| 53 | 2912001029 | PIPE FROM SELECTOR VALVE TO TRANSITION BLOCK | Нет на складе | |
| 54 | 2912001079 | TRANSITION BLOCK | Нет на складе | |
| 55 | 2912001080 | RETURN PIPE OF TRANSITION BLOCK | Нет на складе | |
| 56 | 4041000150 | STAIGHT JOINT | Нет на складе | |
| 57 | 4041000708 | BLOCKING | Нет на складе | |
| 58 | 2912001081 | PRESS PLATE | Нет на складе | |
| 59 | 4011000161 | BOLT | Нет на складе | |
| 60 | 2912001082 | FRONT PILOT PIPE | Нет на складе | |
| 61 | 2912001083 | FRONT PILOT PIPE | Нет на складе | |
| 62 | 2912001084 | FRONT PILOT PIPE | Нет на складе | |
| 63 | 4011000056 | BOLT | Нет на складе | |
| 64 | 2912001085 | FRONT PILOT PIPE | Нет на складе | |
| 65 | 2912001086 | FRONT PILOT PIPE | Нет на складе | |
| 66 | 2912001088 | FRONT PILOT PIPE | Нет на складе | |
| 67 | 4011000153 | BOLT | Нет на складе | |
| 68 | 2912001032 | BOLT | Нет на складе | |
| 69 | 2912001148 | RETURN PIPE OF PILOT VALVE | Нет на складе | |
| 70 | 4015000121 | WASHER | Нет на складе | |
| 71 | 2912001089 | PIPE OF PILOT VALVE | Нет на складе | |
| 72 | 4041000641 | PIPE | Нет на складе | |
| 73 | 2912001034 | STRAIGHT COUPLING | Нет на складе | |
| 74 | 2912001149 | FEEDING HOSE OF PILOT VALVE | Нет на складе | |
| 75 | 2912001090 | FEEDING HOSE OF PILOT VALVE | Нет на складе | |
| 76 | 2912001091 | RETURN HOSE OF PILOT VALVE | Нет на складе | |
| 77 | 4030000058 | WASHER | Нет на складе | |
| 78 | 4011000366 | BOLT | Нет на складе | |
| 79 | 4017000013 | CLAMP | Нет на складе | |
| 80 | 2911000808 | INLET HOSE OF TWO-WAY FLOW PUMP | Нет на складе | |
| 81 | 2911000809 | INLET TUBE OF TWO-WAY FLOW PUMP | Нет на складе | |
| 82 | 4011000337 | BOLT | Нет на складе | |
| 83 | 4012000003 | DOUBLE-SCREW BOLT | Нет на складе | |
| 84 | 4120001059 | TWO-WAY FLOW PUMP | Нет на складе | |
| 85 | 2911000004 | SEALING PLATE OF PUMP | Нет на складе | |
| 86 | 4041000645 | PIPE | Нет на складе | |
| 87 | 4041000646 | PIPE | Нет на складе | |
| 88 | 2911000810 | OUTLET HOSE OF TWO-WAY FLOW PUMP | Нет на складе | |
| 89 | 2913000412 | BIG CHAMBER TUBE OF RIGHT LIFTING CYLINDER | Нет на складе | |
| 90 | 4030000279 | O-RING | Нет на складе | |
| 91 | 4011000309 | BOLT | Нет на складе | |
| 92 | 4011000164 | BOLT | Нет на складе | |
| 93 | 4120000867 | LIFT CYLINDER | Нет на складе | |
| 94 | 2913000413 | SMALL CHAMBER TUBE OF RIGHT LIFTING CYLINDER | Нет на складе | |
| 95 | 2913000830 | SMALL CHAMBER THREE-WAY TUBE OF LIFTING CYLINDER | Нет на складе | |
| 96 | 4041000137 | FLANGE | Нет на складе | |
| 97 | 2913000831 | FROM VALVE TO LEFT LIFTING CYLINDER SMALL CHAMBER TUBE | Нет на складе | |
| 98 | 2913000832 | FROM VALVE TO LEFT LIFTING CYLINDER BIG CHAMBER TUBE | Нет на складе | |
| 99 | 2913000835 | BIG CHAMBER THREE-WAY TUBE OF LIFTING CYLINDER | Нет на складе | |
| 100 | 2913000895 | LIFTING CYLINDER HOSE | Нет на складе | |
| 101 | 2913000408 | PIPE CLIP | Нет на складе | |
| 102 | 4011000490 | U-BOLT | Нет на складе | |
| 103 | 2913000409 | STEADY REST A | Нет на складе | |
| 104 | 4011000488 | BOLT | Нет на складе | |
| 105 | 2913000407 | BIG CHAMBER TUBE OF LEFT LIFTING CYLINDER | Нет на складе | |
| 106 | 2913000402 | SMALL CHAMBER TUBE OF LEFT LIFTING CYLINDER | Нет на складе | |
| 107 | 2913000411 | STEADY REST B | Нет на складе | |
| 108 | 2913000833 | FROM VALVE TO RIGHT LIFTING CYLINDER BIG CHAMBER TUBE | Нет на складе | |
| 109 | 2913000834 | FROM VALVE TO RIGHT LIFTING CYLINDER SMALL CHAMBER TUBE | Нет на складе | |
| 110 | 4011000145 | BOLT | Нет на складе | |
| 111 | 4013000013 | NUT | Нет на складе | |
| 112 | 4120001083 | TILT CYLINDER | Нет на складе | |
| 113 | 2914000837 | INDICATIN PLATE OF TILTING CYLINDER | Нет на складе | |
| 114 | 2914000758 | FRAME OF ADJACENT SWITCH | Нет на складе | |
| 115 | 2914000844 | BIG CHAMBER TUBE OF TILT CYLINDER | Нет на складе | |
| 116 | 4041000703 | PIPE | Нет на складе | |
| 117 | 2914000754 | FRAME OF ADJACENT SWITCH | Нет на складе | |
| 118 | 2914000755 | INDICATIN PLATE OF LIFTING CYLINDER | Нет на складе | |
| 119 | 4011000137 | BOLT | Нет на складе | |
| 120 | 2914000840 | SMALL CHAMBER TUBE OF TILT CYLINDER | Нет на складе | |
| 121 | 2914000841 | BIG CHAMBER TUBE OF TILT CYLINDER | Нет на складе | |
| 122 | 2914000406 | STEADY REST A | Нет на складе | |
| 123 | 2914000407 | STEADY REST B | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
