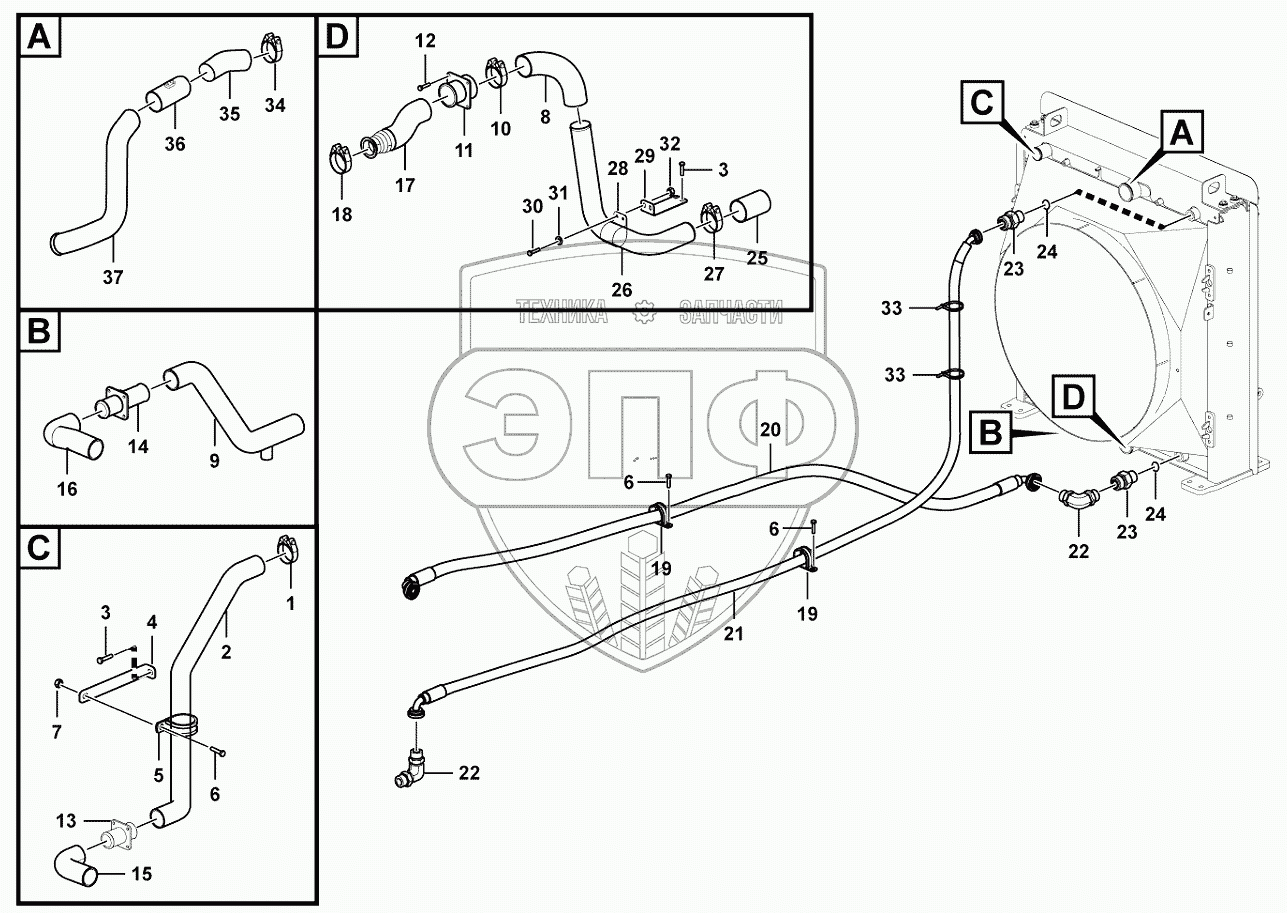

Каталог запасных частей к технике: SDLG LG938F. Radiator hose assembly
1
2
3
3
4
5
6
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
22
23
23
24
24
25
26
27
28
29
30
31
32
33
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4017000018 | CLAMP | Нет на складе | |
| 2 | 29030029211 | Hose | Нет на складе | |
| 3 | 4011001302 | Screw | Нет на складе | |
| 4 | 29030028331 | Bracket | Нет на складе | |
| 5 | 29030012901 | Clamp | Нет на складе | |
| 6 | 4011001297 | Screw | Нет на складе | |
| 7 | 4013000373 | Nut | Нет на складе | |
| 8 | 29030028341 | Hose | Нет на складе | |
| 9 | 29030029221 | Hose | Нет на складе | |
| 10 | 4110002209 | Clamp | Нет на складе | |
| 11 | 4110002014 | Hose connection | Нет на складе | |
| 12 | 4011001296 | Screw | Нет на складе | |
| 13 | 4110002013 | Hose connection | Нет на складе | |
| 14 | 4110002743 | Nipple | Нет на складе | |
| 15 | 29030029231 | Hose | Нет на складе | |
| 16 | 29030029241 | Hose | Нет на складе | |
| 17 | 29030029251 | Pipe | Нет на складе | |
| 18 | 4110002208 | Clamp | Нет на складе | |
| 19 | 29030010811 | Clamp | Нет на складе | |
| 20 | 29030022221 | Hose assembly | Нет на складе | |
| 21 | 29030028381 | Hose assembly | Нет на складе | |
| 22 | 29030010581 | Nipple | Нет на складе | |
| 23 | 4041001486 | Nipple | Нет на складе | |
| 24 | 4030000211 | O-RING GB3452.1-30.0-2.65G | Нет на складе | |
| 25 | 29030028401 | Hose | Нет на складе | |
| 26 | 29030029261 | Pipe | Нет на складе | |
| 27 | 4110000757 | Clamp | Нет на складе | |
| 28 | 29030018251 | Clamp | Нет на складе | |
| 29 | 29030028421 | Bracket | Нет на складе | |
| 30 | 4011001294 | Screw | Нет на складе | |
| 31 | 4015000426 | Washer | Нет на складе | |
| 32 | 4013000370 | Nut | Нет на складе | |
| 33 | 4190000055 | Cable tie | Нет на складе | |
| 34 | 4019000039 | Clamp | Нет на складе | |
| 35 | 29030029271 | Pipe | Нет на складе | |
| 36 | 29030029281 | Pipe | Нет на складе | |
| 37 | 29030029301 | Pipe | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
