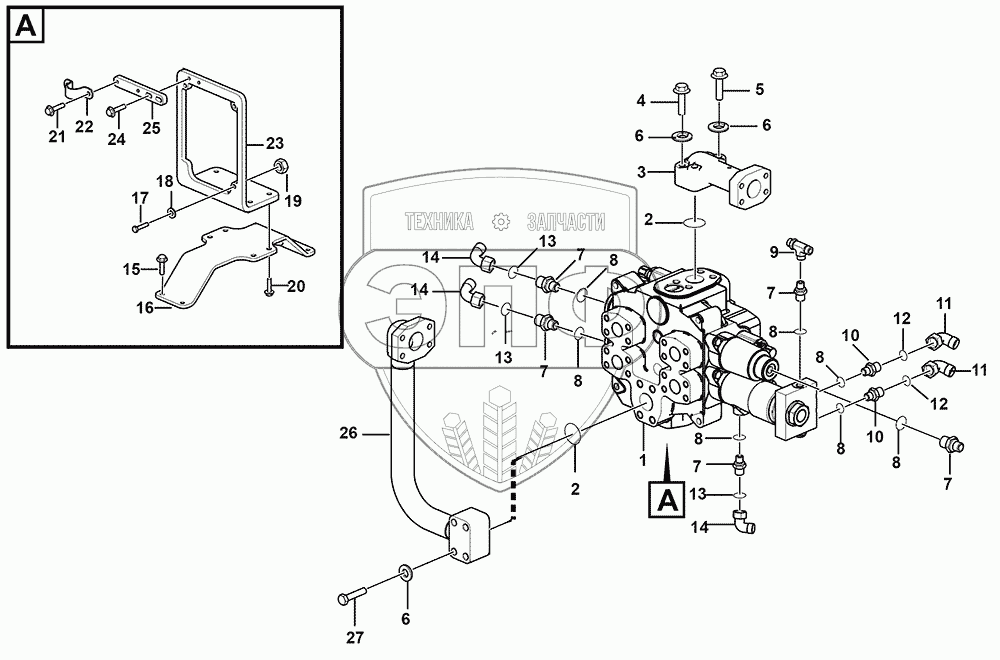

Каталог запасных частей к технике: SDLG LG956F. KM300-II-19A Control valve assembly
1
2
2
3
4
5
6
6
6
7
7
7
7
7
8
8
8
8
8
8
8
9
10
10
11
11
12
12
13
13
13
14
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4120006636 | Control valve | Нет на складе | |
| 2 | 4030000029 | O-RING | Нет на складе | |
| 3 | 29120019991 | Pipe | Нет на складе | |
| 4 | 4011001281 | Screw | Нет на складе | |
| 5 | 4011001520 | Screw | Нет на складе | |
| 6 | 4015000428 | Washer | Нет на складе | |
| 7 | 4041000133 | Nipple | Нет на складе | |
| 8 | 4041000767 | O-RING | Нет на складе | |
| 9 | 4190000204 | Three-way nipple | Нет на складе | |
| 10 | 4041000604 | JOINT | Нет на складе | |
| 11 | 4041001023 | JOINT | Нет на складе | |
| 12 | 4030000240 | O-RING | Нет на складе | |
| 13 | 4030000530 | O-RING | Нет на складе | |
| 14 | 4041001047 | CONNECTOR | Нет на складе | |
| 15 | 4011001510 | Screw | Нет на складе | |
| 16 | 29120019571 | Bracket | Нет на складе | |
| 17 | 4011001467 | Bolt | Нет на складе | |
| 18 | 4015000433 | Washer | Нет на складе | |
| 19 | 4013000370 | Nut | Нет на складе | |
| 20 | 4011001468 | Bolt | Нет на складе | |
| 21 | 4011001432 | Bolt | Нет на складе | |
| 22 | 29120019601 | Clamp | Нет на складе | |
| 23 | 29120019561 | Valve plate | Нет на складе | |
| 24 | 29120019611 | Plate | Нет на складе | |
| 25 | 4011001300 | Screw | Нет на складе | |
| 26 | 29120020001 | Pipe | Нет на складе | |
| 27 | 4011001355 | Screw | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
