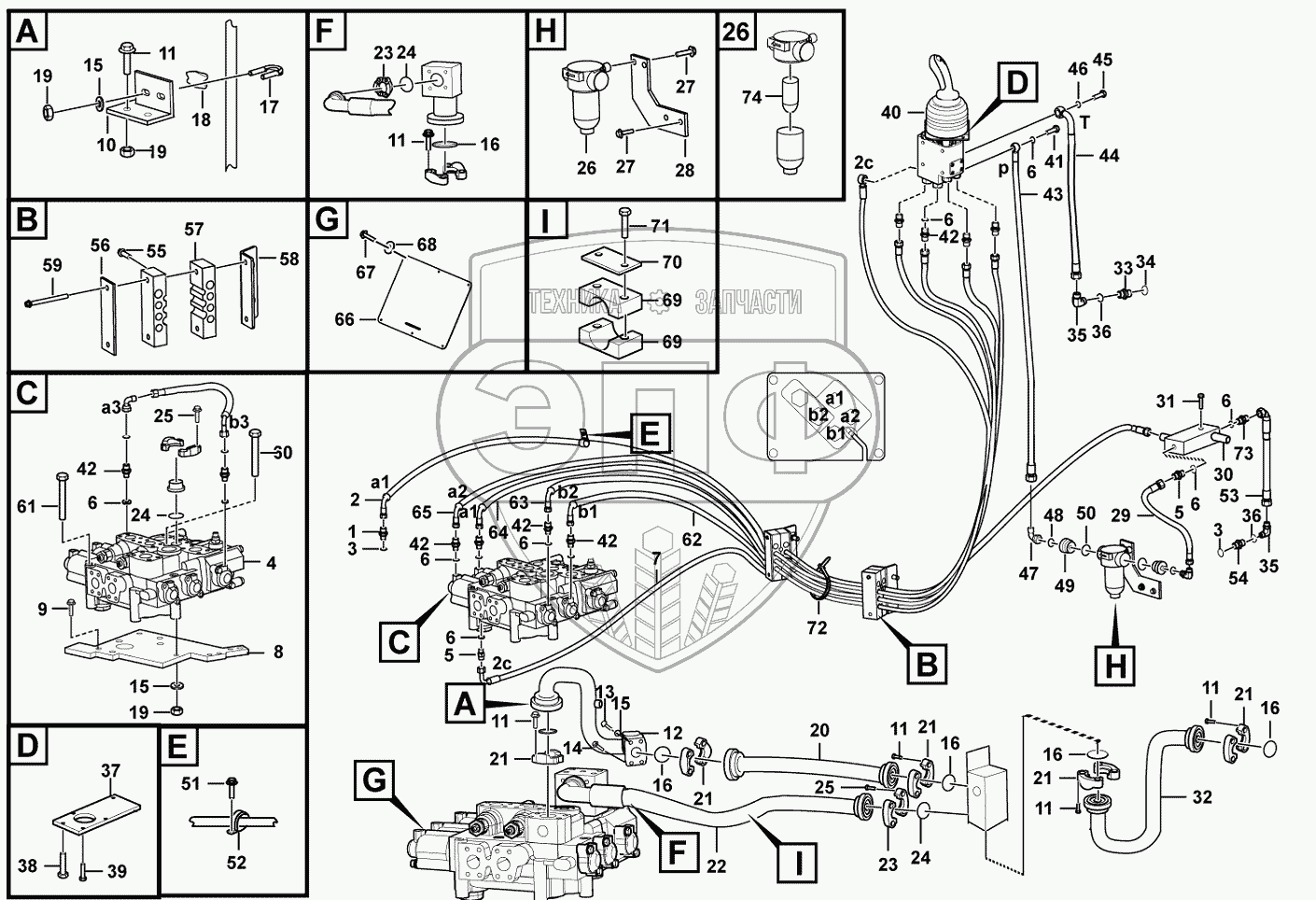

Каталог запасных частей к технике: SDLG LG956V. Hidraulic control assembly

1
2
3
3
4
5
5
6
6
6
6
6
6
6
6
7
8
9
10
11
11
11
11
11
11
12
13
14
15
15
15
16
16
16
16
16
17
18
19
19
19
20
21
21
21
21
21
22
23
23
24
24
24
25
25
26
26
27
27
28
29
30
30
31
32
33
34
35
35
36
36
37
38
39
40
41
42
42
42
42
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
61
62
63
64
65
66
67
68
69
69
70
71
72
73
74
Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
---|---|---|---|---|
1 | 4041000604 | JOINT | Нет на складе | |
2 | 29120016561 | OIL PIPE | Нет на складе | |
3 | 4041000767 | O-RING | Нет на складе | |
4 | 4120002303 | Control valve | Нет на складе | |
5 | 29120007651 | JOINT | Нет на складе | |
6 | 29120014931 | WASHER | Нет на складе | |
7 | 29120016551 | FRONT PILOT PIPE | Нет на складе | |
8 | 29120015091 | Anchor plate | Нет на складе | |
9 | 4011000149 | BOLT GB16674-M16x50EpZn-8.8 | Нет на складе | |
10 | 29120015121 | Anchor plate | Нет на складе | |
11 | 4011000477 | BOLT | Нет на складе | |
12 | 29120015201 | Pipe | Нет на складе | |
13 | 4011000261 | Bolt | Нет на складе | |
14 | 4011000186 | BOLT | Нет на складе | |
15 | 4015000168 | WASHER | Нет на складе | |
16 | 4030000130 | O-RING | Нет на складе | |
17 | 4041000954 | U-BOLT LGB159-14254 | Нет на складе | |
18 | 4041000955 | BOTTOM SHEET LGB160-4254 | Нет на складе | |
19 | 4013000011 | NUT | Нет на складе | |
20 | 4041001263 | PIPE LGB161-414118 | Нет на складе | |
21 | 4041000011 | FLANGE | Нет на складе | |
22 | 29120015191 | Hose assembly | Нет на складе | |
23 | 4041000056 | FLANGE | Нет на складе | |
24 | 4030000029 | O-RING | Нет на складе | |
25 | 4011000475 | BOLT | Нет на складе | |
26 | 4120001954 | STRAINER | Нет на складе | |
27 | 4011000447 | BOLT | Нет на складе | |
28 | 29120016021 | PLATE | Нет на складе | |
29 | 4041001537 | Hose assembly | Нет на складе | |
30 | 4120005063 | Valve | Нет на складе | |
31 | 4011000473 | BOLT | Нет на складе | |
32 | 4041001536 | Hose assembly | Нет на складе | |
33 | 4041000766 | Nipple | Нет на складе | |
34 | 4041000768 | O-RING LGB168-11524 | Нет на складе | |
35 | 4041001063 | CONNECTOR LGB143-01810 | Нет на складе | |
36 | 4030000490 | O-RING | Нет на складе | |
37 | 29120016431 | Cover | Нет на складе | |
38 | 4014000058 | SCREW | Нет на складе | |
39 | 4011000488 | BOLT | Нет на складе | |
40 | 4120002027 | PILOT VALVE | Нет на складе | |
41 | 4011000344 | BOLT | Нет на складе | |
42 | 29120015401 | FITTING | Нет на складе | |
43 | 29120018731 | Hose assembly | Нет на складе | |
44 | 29120015981 | Hose assembly | Нет на складе | |
45 | 4011000366 | BOLT | Нет на складе | |
46 | 29120015221 | WASHER | Нет на складе | |
47 | 4041001023 | JOINT | Нет на складе | |
48 | 4030000240 | O-RING | Нет на складе | |
49 | 29120015081 | JOINT | Нет на складе | |
50 | 4030000276 | O-RING | Нет на складе | |
51 | 4011000461 | BOLT | Нет на складе | |
52 | 29120007671 | CLAMP | Нет на складе | |
53 | 4041001538 | Hose assembly | Нет на складе | |
54 | 4041000150 | STAIGHT JOINT | Нет на складе | |
55 | 4011000560 | BOLT | Нет на складе | |
56 | 29120016951 | MOUNTED PLATE | Нет на складе | |
57 | 29120016741 | CLAMP | Нет на складе | |
58 | 29120016351 | MOUNTED PLATE | Нет на складе | |
59 | 4011000493 | BOLT | Нет на складе | |
60 | 4011000056 | BOLT | Нет на складе | |
61 | 4011000057 | BOLT | Нет на складе | |
62 | 29120016571 | PIPE | Нет на складе | |
63 | 29120016581 | PIPE | Нет на складе | |
64 | 29120016601 | PIPE | Нет на складе | |
65 | 29120016591 | PIPE | Нет на складе | |
66 | 29120014012 | FRONT CAP | Нет на складе | |
67 | 4011000081 | BOLT | Нет на складе | |
68 | 4015000197 | WASHER | Нет на складе | |
69 | 29140001141 | RUBBER PLATE | Нет на складе | |
70 | 29140001131 | PRESS PLATE | Нет на складе | |
71 | 4011000136 | BOLT GB16674-M10x85EpZn-8.8 | Нет на складе | |
72 | 4190000020 | CLIP | Нет на складе | |
73 | 29120007661 | Nipple | Нет на складе | |
74 | 4120001954001 | Filter insert | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
