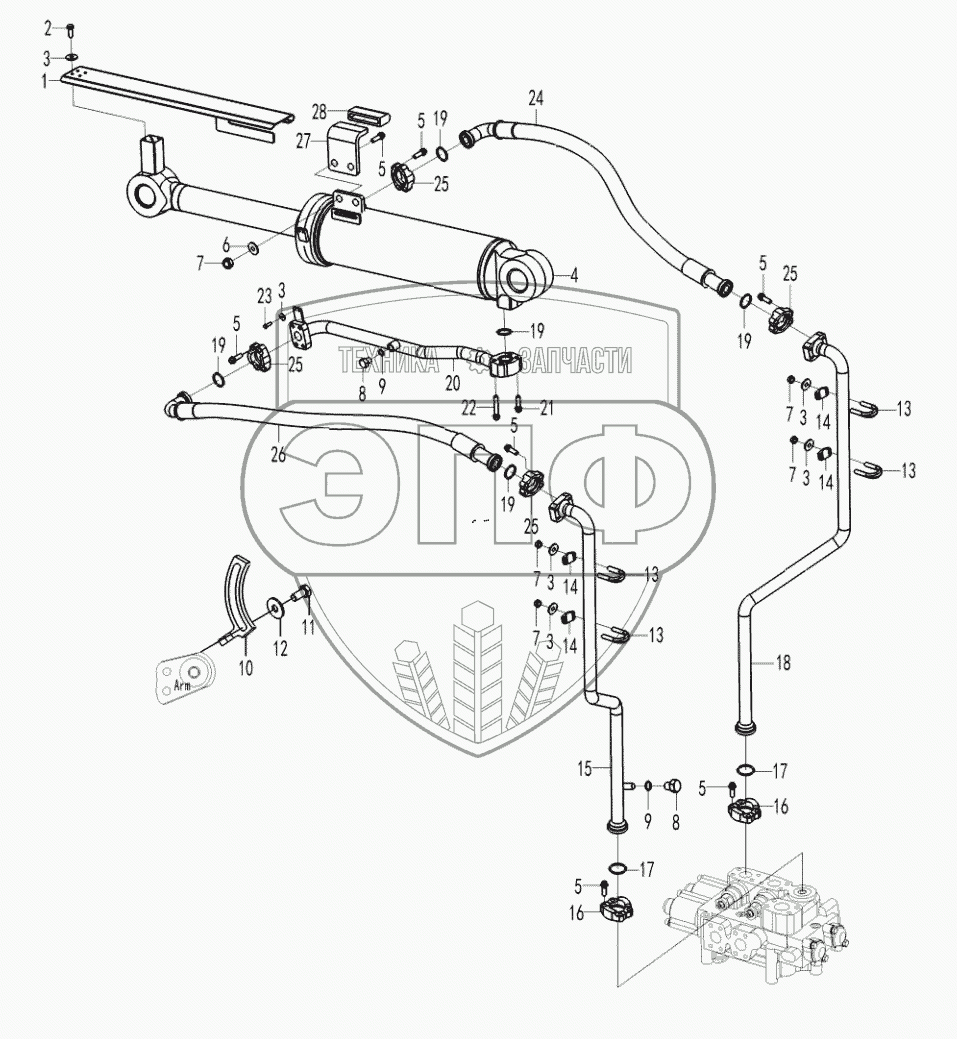

Каталог запасных частей к технике: SDLG LG958N. Tilt cylinder assembly
1
2
3
3
3
3
3
3
4
5
5
5
5
5
5
5
6
7
7
7
7
7
8
8
9
9
10
11
12
13
13
13
13
14
14
14
14
15
16
16
17
17
18
19
19
19
19
19
20
21
22
23
24
25
25
25
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 29140017001 | Indicator plate | Нет на складе | |
| 2 | 4011000082 | BOLT | Нет на складе | |
| 3 | 4015000197 | WASHER | Нет на складе | |
| 4 | 4120005832 | Tilt cylinder | Нет на складе | |
| 5 | 4011000475 | BOLT | Нет на складе | |
| 6 | 4015000162 | Washer | Нет на складе | |
| 7 | 4013000007 | NUT | Нет на складе | |
| 8 | 4041000774 | PLUG | Нет на складе | |
| 9 | 4041000767 | O-RING | Нет на складе | |
| 10 | 29140016451 | Indicator plate | Нет на складе | |
| 11 | 4011000102 | BOLT | Нет на складе | |
| 12 | 4015000256 | WASHER | Нет на складе | |
| 13 | 29140012931 | U-bolt | Нет на складе | |
| 14 | 4041001018 | PLATE LGB160-3040 | Нет на складе | |
| 15 | 29140015791 | Pipe | Нет на складе | |
| 16 | 4041000027 | FLANGE | Нет на складе | |
| 17 | 4030000029 | O-RING | Нет на складе | |
| 18 | 29140015811 | Pipe | Нет на складе | |
| 19 | 4030000026 | O-RING | Нет на складе | |
| 20 | 29140013771 | Pipe | Нет на складе | |
| 21 | 4011000309 | BOLT | Нет на складе | |
| 22 | 4011000473 | BOLT | Нет на складе | |
| 23 | 4011000085 | BOLT | Нет на складе | |
| 24 | 29140012981 | Hose | Нет на складе | |
| 25 | 4041000026 | FLANGE | Нет на складе | |
| 26 | 29140012991 | Hose | Нет на складе | |
| 27 | 29140017011 | Plate | Нет на складе | |
| 28 | 29140017021 | Rubber sleeve | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
