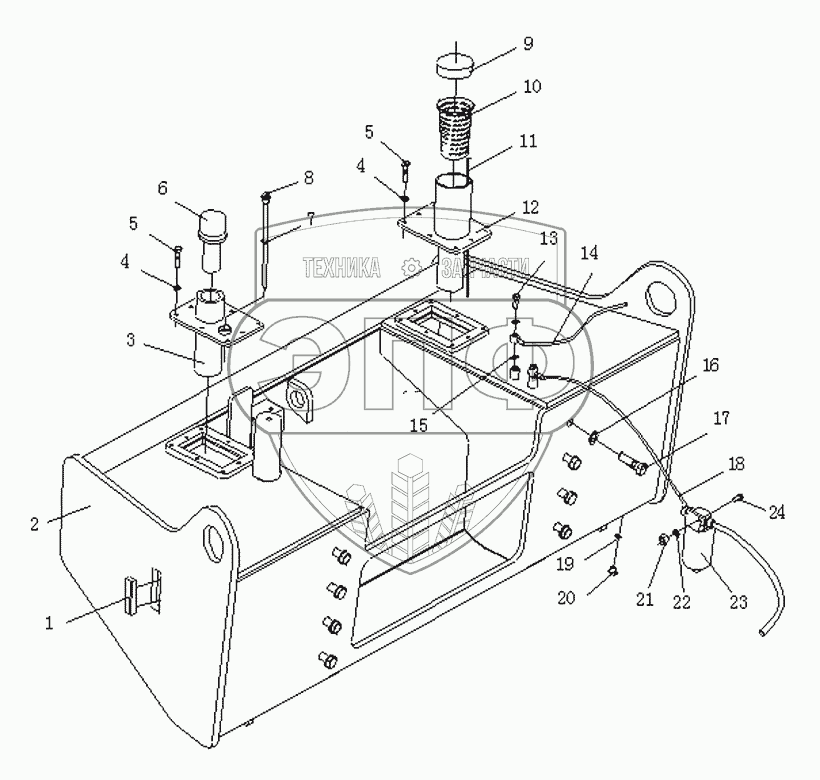

Каталог запасных частей к технике: Shantui Каток SR12-5. FUEL TANK AND PIPING
1
2
3
4
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 263-60-04000 | Gauge | Нет на складе | |
| 2 | 242-04-01000 | Oil tank | Нет на складе | |
| 3 | 242-04-03000 | Seat | Нет на складе | |
| 4 | 01643-30823 | Шайба | Нет на складе | |
| 5 | 01010-50825 | Болт | Нет на складе | |
| 6 | 263-60-03000 | Air filter | Нет на складе | |
| 7 | 07005-02716 | Washer seal | Нет на складе | |
| 8 | 263-60-06000 | Magnetic bar | Нет на складе | |
| 9 | 16Y-04C-02000 | Cap fuel tank | Нет на складе | |
| 10 | 07056-18416 | Фильтровальная сетка | Нет на складе | |
| 11 | 242-04-00001 | Dipstick | Нет на складе | |
| 12 | 242-04-02000 | Seat | Нет на складе | |
| 13 | 07206-31014 | Bolt | Нет на складе | |
| 14 | 242-04-04000 | Scavenge pipe | Нет на складе | |
| 15 | 07005-01412 | Герметичная шайба | Нет на складе | |
| 16 | 01643-32460 | Уплотнительная шайба | Нет на складе | |
| 17 | 01010-52470 | Bolt | Нет на складе | |
| 18 | 242-04-05000 | Tube,oil feed | Нет на складе | |
| 19 | 07002-02434 | Кольцо | Нет на складе | |
| 20 | 07044-12412 | Заглушка | Нет на складе | |
| 21 | 01580-11210 | Гайка | Нет на складе | |
| 22 | 01643-31232 | Шайба | Нет на складе | |
| 23 | 263-04-12000 | Filter | Нет на складе | |
| 24 | 01010-51245 | Болт | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
