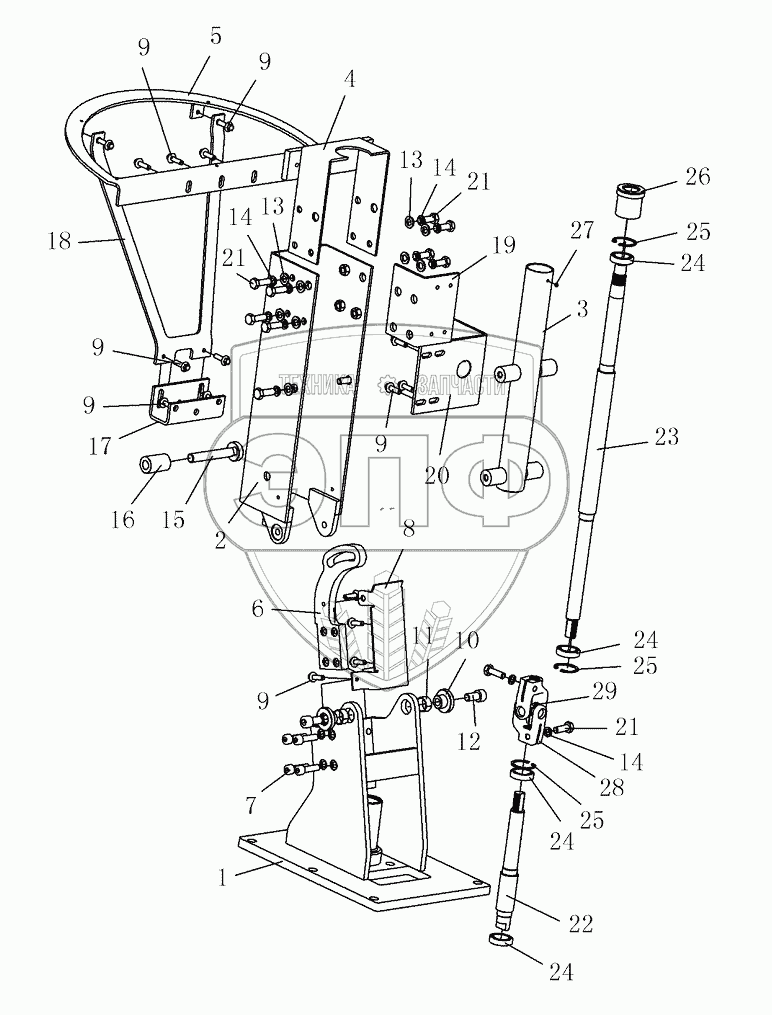

Каталог запасных частей к технике: Shantui Каток SR12-5. METER BOX ASSY
1
2
3
4
5
6
7
8
9
9
9
9
9
9
10
11
12
13
13
14
14
14
15
16
17
18
19
20
21
21
21
22
23
24
24
24
24
25
25
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 263-07-10010 | Base | Нет на складе | |
| 2 | 263-07-10020 | Cover | Нет на складе | |
| 3 | 263-07-10030 | Tube | Нет на складе | |
| 4 | 263-07-10040 | Cover | Нет на складе | |
| 5 | 263-07-10050 | Plate | Нет на складе | |
| 6 | 263-07-10101 | Support | Нет на складе | |
| 7 | 01252-70830 | Bolt | Нет на складе | |
| 8 | 263-07-10102 | Guard | Нет на складе | |
| 9 | 01016-50620 | Bolt | Нет на складе | |
| 10 | 263-07-10103 | Sleeve | Нет на складе | |
| 11 | 263-07-10104 | Copper sheathing | Нет на складе | |
| 12 | 01252-71020 | Screw | Нет на складе | |
| 13 | 01642-20810 | Шайба | Нет на складе | |
| 14 | 01602-20825 | Шайба | Нет на складе | |
| 15 | 263-07-10105 | Tighten | Нет на складе | |
| 16 | 263-07-10106 | Sleeve | Нет на складе | |
| 17 | 263-07-10110 | Plate | Нет на складе | |
| 18 | 263-07-10111 | Plate | Нет на складе | |
| 19 | 263-07-10112 | Plate | Нет на складе | |
| 20 | 263-07-10113 | Plate | Нет на складе | |
| 21 | 01016-50825 | Bolt | Нет на складе | |
| 22 | 263-07-10201 | Shaft | Нет на складе | |
| 23 | 263-07-10202 | Shaft | Нет на складе | |
| 24 | GB276-61804 | Bearing | Нет на складе | |
| 25 | 04065-03012 | Кольцо стопорное | Нет на складе | |
| 26 | 263-07-10060 | Sleeve | Нет на складе | |
| 27 | GB74-M44 | Bolt | Нет на складе | |
| 28 | 263-07-10071 | Gimbal | Нет на складе | |
| 29 | 263-07-10072 | Gimbal | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
