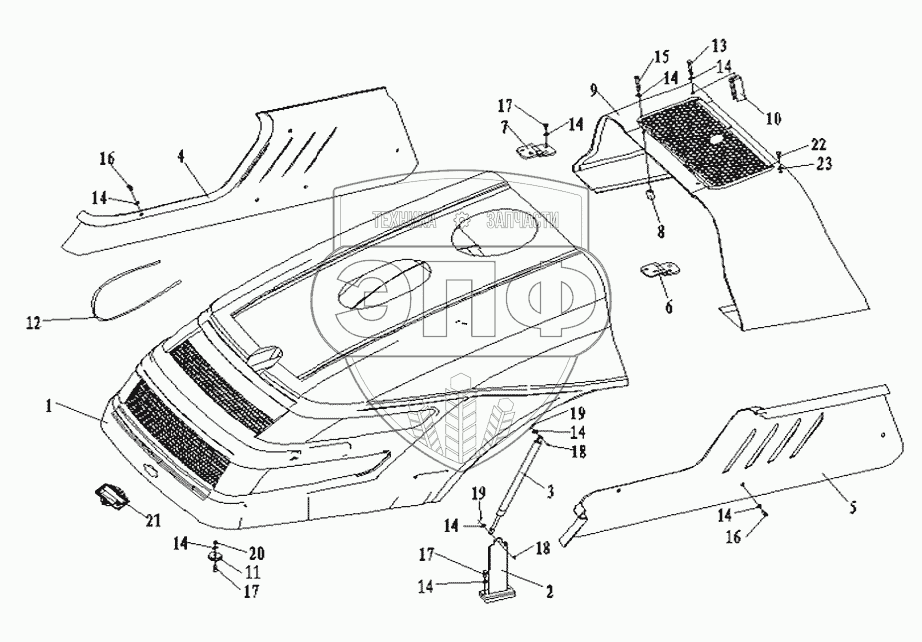

Каталог запасных частей к технике: Shantui Каток SR14M-2. HOOD ASSEMBLY
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
14
14
14
14
14
14
14
15
16
16
17
17
17
18
18
19
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 243-50-01000 | Engine hood | Нет на складе | |
| 2 | 243-50-02000 | Support bracket | Нет на складе | |
| 3 | 243-50-03000 | Spring | Нет на складе | |
| 4 | 243-50-04000 | Left plate | Нет на складе | |
| 5 | 243-50-05000 | Right plate | Нет на складе | |
| 6 | 243-50-06000 | Right hinge | Нет на складе | |
| 7 | 243-50-07000 | Left hinge | Нет на складе | |
| 8 | 243-50-00001 | Tube | Нет на складе | |
| 9 | 243-50-08000 | Cover assy | Нет на складе | |
| 10 | 243-50-09000 | Seat | Нет на складе | |
| 11 | 263-50-00001 | Rubber cushion | Нет на складе | |
| 12 | 255-50-00002 | Rope | Нет на складе | |
| 13 | 01011-51010 | Болт | Нет на складе | |
| 14 | 01643-31032 | Шайба | Нет на складе | |
| 15 | 01010-51080 | Болт | Нет на складе | |
| 16 | 01010-51020 | Болт | Нет на складе | |
| 17 | 01010-51025 | Болт | Нет на складе | |
| 18 | 04205-00840 | Pin shaft | Нет на складе | |
| 19 | 04052-10833 | Pin, spring | Нет на складе | |
| 20 | 01580-11008 | Гайка | Нет на складе | |
| 21 | 243-50-10000 | Lock | Нет на складе | |
| 22 | 01010-50816 | Болт | Нет на складе | |
| 23 | 01643-30823 | Шайба | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
