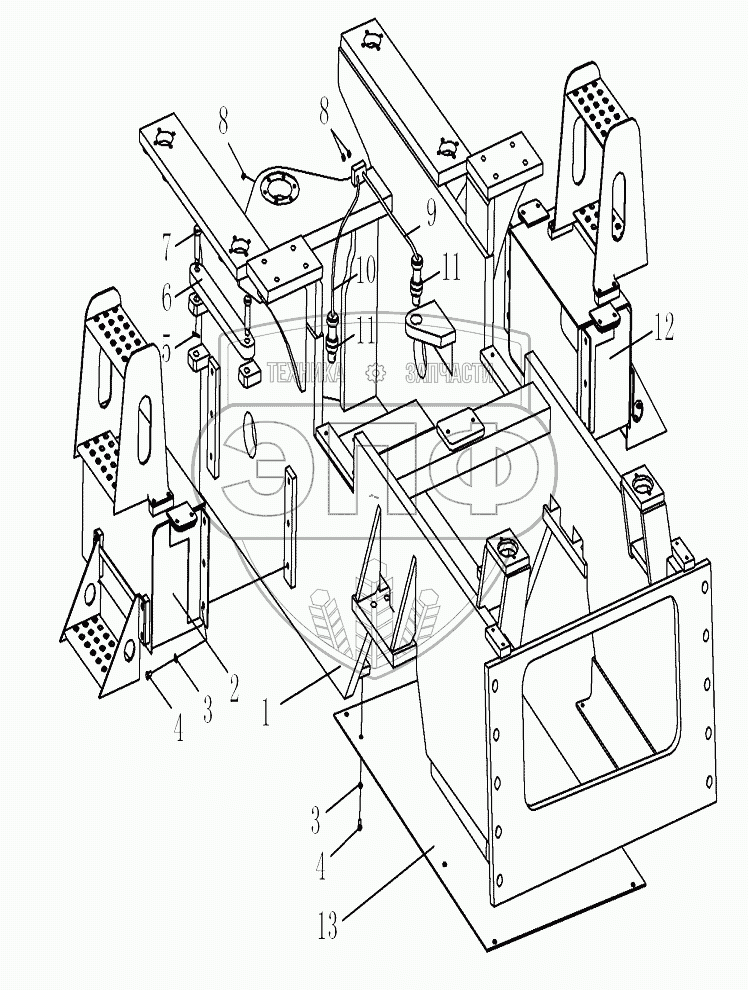

Каталог запасных частей к технике: Shantui Каток SR16. MAIN FRAME
1
2
3
3
4
4
5
6
7
8
8
9
10
11
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 248-30-01000 | Main frame | Нет на складе | |
| 2 | 263-30-02000 | Battery box left | Нет на складе | |
| 3 | 01643-31232 | Шайба | Нет на складе | |
| 4 | 01010-51225 | Болт | Нет на складе | |
| 5 | 04052-11664 | Spring pin | Нет на складе | |
| 6 | 263-30-00003 | Plate | Нет на складе | |
| 7 | 263-30-00002 | Pin | Нет на складе | |
| 8 | 07020-01021 | Масленка | Нет на складе | |
| 9 | 263-30-05000 | Tube | Нет на складе | |
| 10 | 263-30-06000 | Tube | Нет на складе | |
| 11 | GB9163-GE30ES-2RS | Joint bearing | Нет на складе | |
| 12 | 263-30-03000 | Battery box right | Нет на складе | |
| 13 | 248-30-00001 | Guard plate | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
